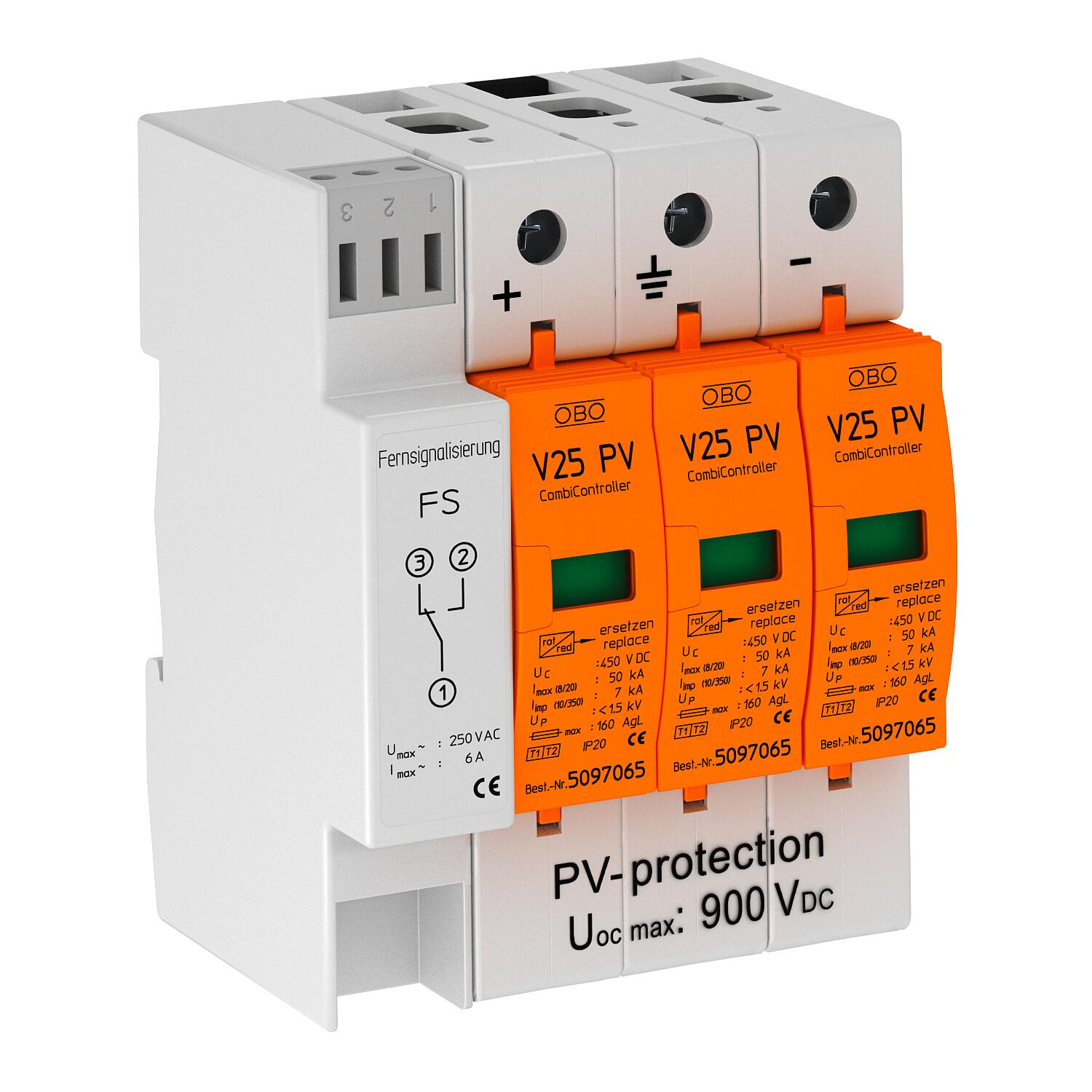

Limitatore di sovratensione V25-B+C 3PHFS900
N. art. 5097448 | EAN 4012195709121 | ELDAS-No. 808 487 309
- Descrizione del prodotto
-
Descrizione del prodottoV 25 limitatore combinato tipo 1+2 per impianti fotovoltaici FV con contatto di segnalazione come commutatore a potenziale zero
• Unità completa con deviatore resistore innestabile con unità di separazione
• Connessione Y resistente a prova di errori per l'inserimento secondo VDE 0100-712 (EN 50539-12)
• Equipotenzializzazione per la protezione da sovratensioni secondo VDE 0100-443 (IEC 60364-4-44)
• Capacità di scarica corrente fino a 7 kA (10/350) e 50 kA (8/20) per polo
• Livello di protezione DC basso: < 3,0 kV e Uoc max = 900 V DC
• Con visualizzazione ottica per l'impiego in quadri di distribuzione
Impiego: Impianti fotovoltaici con parafulmine isolato separato
-
- Dati tecnici
-
Dati tecnici
Adatto per applicazioni all'esterno no Conformità ROHS sì Corrente nominale di dispersione (8/20 µs) 30 kA Corrente nominale di dispersione (8/20 µs) [L-N] 30 kA Corrente nominale di scarica massima (8/20 μs) 50 kA Dimensionee 900V DC Forma della rete DC Forma della rete altro no Forma della rete DC sì Forma della rete IT no Forma della rete TN no Forma della rete TN-C no Forma della rete TN-C-S no Forma della rete TN-S no Forma della rete TT no Grado di protezione IP20 Impulso di corrente da fulmine (10/350 μs) 7 kA LPZ 0→2 Massima potenza fusibile 160 A Protezione massima da sovracorrente in rete 160 Range di temperatura di esercizio max 80 °C Range di temperatura di esercizio min. -40 °C Segnalazione a distanza sì Segnalazione sull'apparecchio ottico Serie di prodotti PV-ÜSS Soffiante no SPD secondo EN 61643-11 Tipo 1+2 SPD secondo IEC 61643-1 classe I+II Temperatura d'esercizio max 80 °C Temperatura d'esercizio min. -40 °C Tempo di reazione <25 ns Tensione massima continua DC 900 V Tipo di montaggio Barra DIN 35 mm Versione 3 poli per sistema fotovoltaico con FS Versione dei poli 3 Possibilità di collegamento
Contatti FM In scambio Sezione rigida del conduttore (cavo pieno/a treccia) max 35 mm² Sezione rigida del conduttore (cavo pieno/a treccia) min. 2,5 mm² Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 1,0347 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit Pezzo Declared Unit Quantity 1 Impronta CO2 (GWP) dalla culla al cancello 1,0347 kg CO2e / 1 Pezzo - Tutti i tipi
