Limitatore di sovratensione V20, privo di corrente di dispersione, 4 poli 4 | 280 | IP20

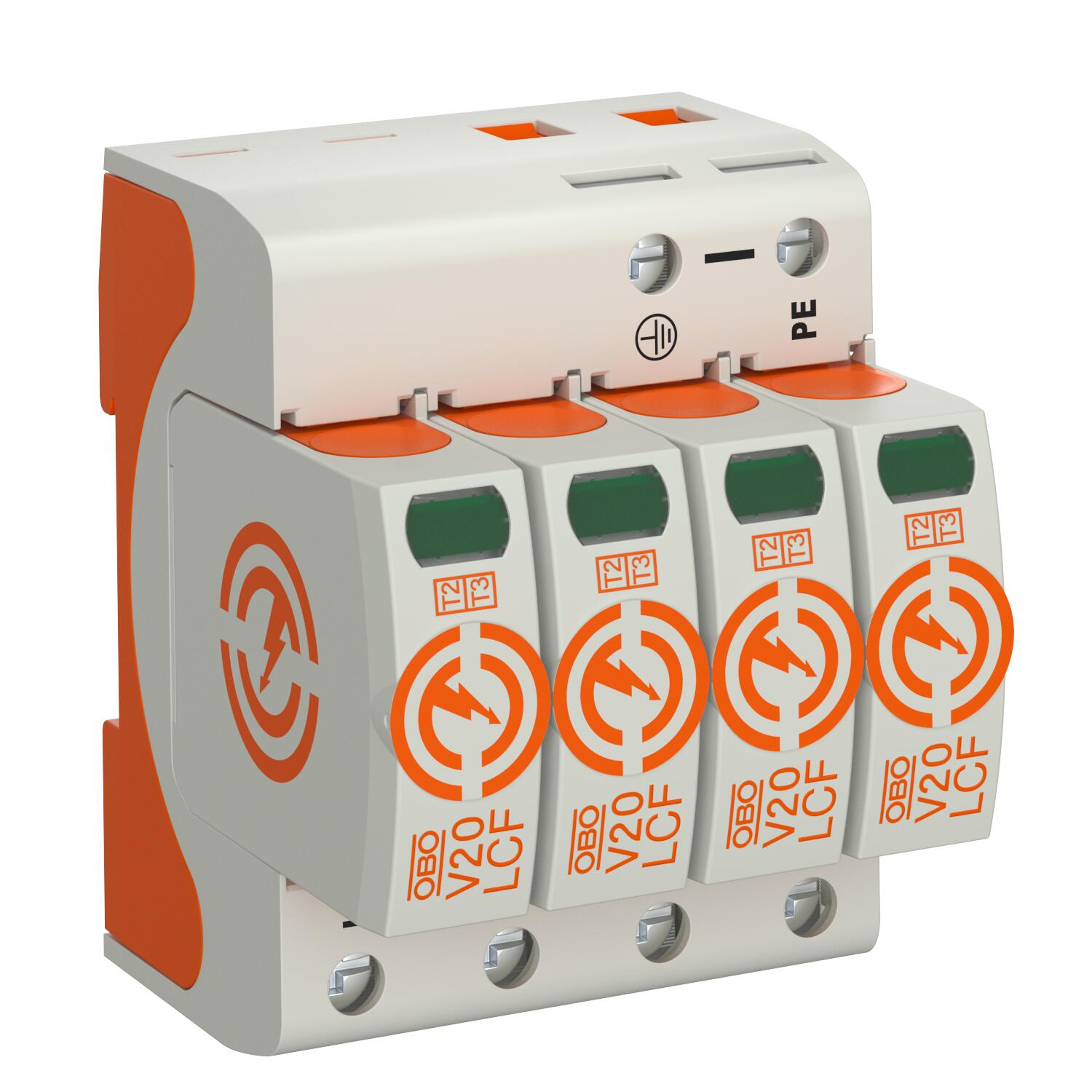

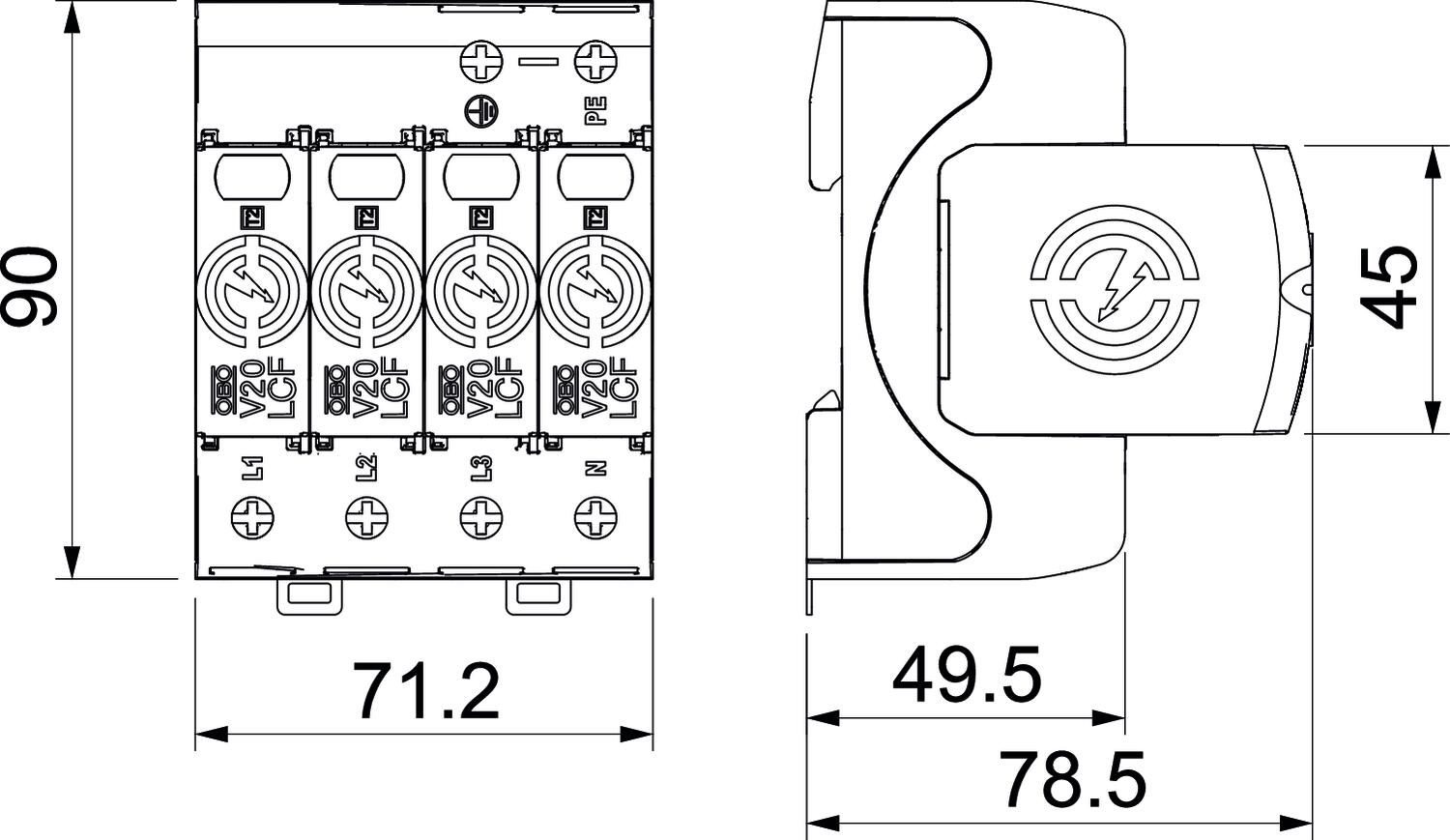

Limitatore di sovratensione V20, privo di corrente di dispersione, 4 poli

N. art. 5095529 | EAN 4012196818792

N. art. / Tipo

Versione dei poli

Tensione massima continua AC

Grado di protezione	IP20

Torna alla panoramica

Descrizione del prodotto

Descrizione del prodotto

Scaricatore di sovratensione di tipo 2

• Installazione per la protezione da sovratensione secondo VDE 0100-443 (IEC 60364-4-44)
• Capacità di scarica fino a 30 kA (8/20) per polo grazie al collegamento in serie ad alte prestazioni di varistore e spinterometro
• Limitatore modulare a cartuccia estraibile completa di sistema di disconnessione e indicatore visivo di stato
• Connessione ad incastro con protezione da vibrazione
• Plastica secondo UL 94 V-0
• Le versioni FS sono dotate di contatto ausiliario in scambio pulito, privo di potenziale, per la segnalazione di guasto a distanza

Utilizzo: installazione in quadri principali e sottoquadri di distribuzione.

Dati tecnici

Dati tecnici

Classe di prova tipo 2	sì
Corrente nominale di dispersione (8/20 µs)	20 kA
Corrente nominale di dispersione (8/20 µs) [L-N]	20 kA
Corrente nominale di scarica (8/20 µs) [totale]	120 kA
Corrente nominale di scarica massima (8/20 μs)	30 kA
Corrente nominale di scarica massima (8/20 μs) [L-N]	30 kA
Dimensionee	280V
Distanza minima	1,5 mm
Forma della rete	altro
Forma della rete altro	no
Forma della rete DC	no
Forma della rete IT	no
Forma della rete TN	sì
Forma della rete TN-C	sì
Forma della rete TN-C-S	sì
Forma della rete TN-S	sì
Forma della rete TT	no
Fusibile integrato	no
Grado di protezione	IP20
Impronta CO2 (GWP) dalla culla al cancello	2,2788 kg CO2e / 1 Pezzo
Livello di protezione [L-N]	≤1,5
Massima potenza fusibile	160 A
Materiale cassetta	PA UL 94 V-0
Momento torcente	4 Nm
Omologazioni	VDE, KEMA, UL, ÖVE
Potenza di commutazione AC	230 V; 0,5 A
Potenza di commutazione DC	230 V; 0,1 A / 75 V; 0,5 A
Protezione massima da sovracorrente in rete	160 A gL/gG
Range di temperatura di esercizio max	80 °C
Range di temperatura di esercizio min.	-40 °C
Resistente al cortocircuito	sì

Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete	50 kA eff
Segnalazione a distanza	no
Segnalazione sull'apparecchio	ottico
Sezione collegamento morsetti FM max	16 AWG
Sezione collegamento morsetti FM max	1,5 mm²
Sezione collegamento morsetti FM min.	21 AWG
Sezione collegamento morsetti FM min.	0,5 mm²
Sezione del conduttore flessibile (a filo sottile) max	35 mm²
Sezione del conduttore flessibile (a filo sottile) max	2 AWG
Sezione del conduttore flessibile (a filo sottile) min.	1,5 mm²
Sezione del conduttore flessibile (a filo sottile) min.	16 AWG
Sezione rigida del conduttore (cavo pieno/a treccia) max	2 AWG
Sezione rigida del conduttore (cavo pieno/a treccia) max	35 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) min.	16 AWG
Sezione rigida del conduttore (cavo pieno/a treccia) min.	1,5 mm²
Soffiante	no
SPD secondo EN 61643-11	Tipo 2+3
SPD secondo IEC 61643-1	classe II+III
SPD secondo UL 1449	Tipo 4
Temperatura d'esercizio max	80 °C
Temperatura d'esercizio min.	-40 °C
Tensione continua massima (L-N)	280 V
Tensione massima continua AC	280 V
Tensione nominale AC (50 / 60 Hz)	230 V
Tensione residua [L-N] @ 1 kA	0,8 kV
Tensione residua [L-N] @ 5 kA	1 kV
Tensione TOV [L-N] - fail safe mode - 120 min	440 V
Tensione TOV [L-N] - withstand mode - 5 s	335 V
Tensione TOV [N-PE] - withstand mode - 200 ms	1200 V
Tipo di montaggio	Barra DIN 35 mm
Versione dei poli	4

Tutti i tipi

Tutti i tipi

Tipo	Versione dei poli	Tensione massima continua AC	Grado di protezione	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
V20-LCF-0-280	-	-	IP20	5095524	pz	1 pz	61,00 CHF Prezzo / 1 pz
V20-LCF-1-280	1	280 V	IP20	5095526	pz	1 pz	71,15 CHF Prezzo / 1 pz
V20-LCF-3-280	3	280 V	IP20	5095528	pz	1 pz	194,75 CHF Prezzo / 1 pz
V20-LCF-4-280	4	280 V	IP20	5095529	pz	1 pz	275,50 CHF Prezzo / 1 pz
