Limitatore di sovratensione V20, privo di corrente di dispersione, 3 poli + NPE 3+N/PE | 280 | IP20

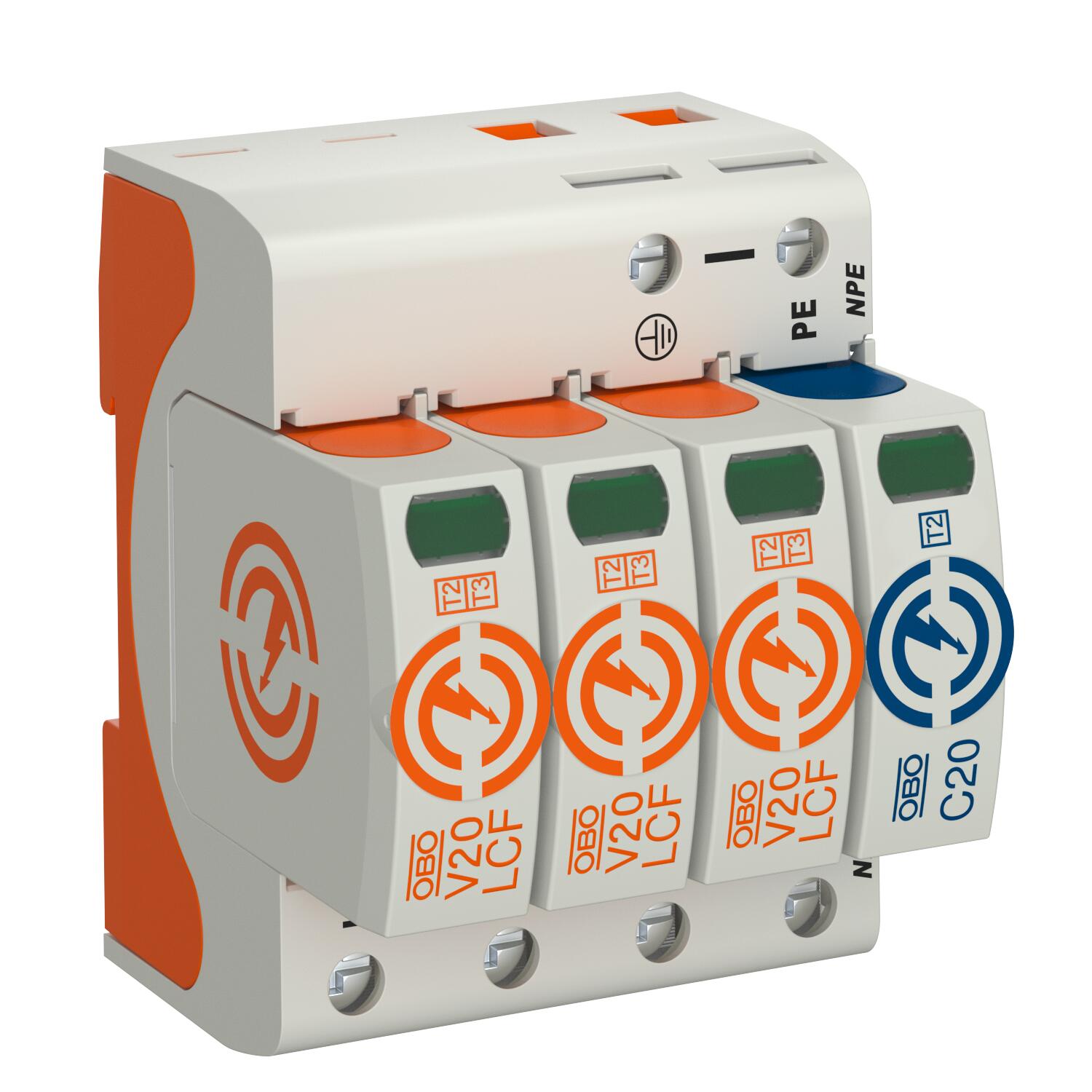

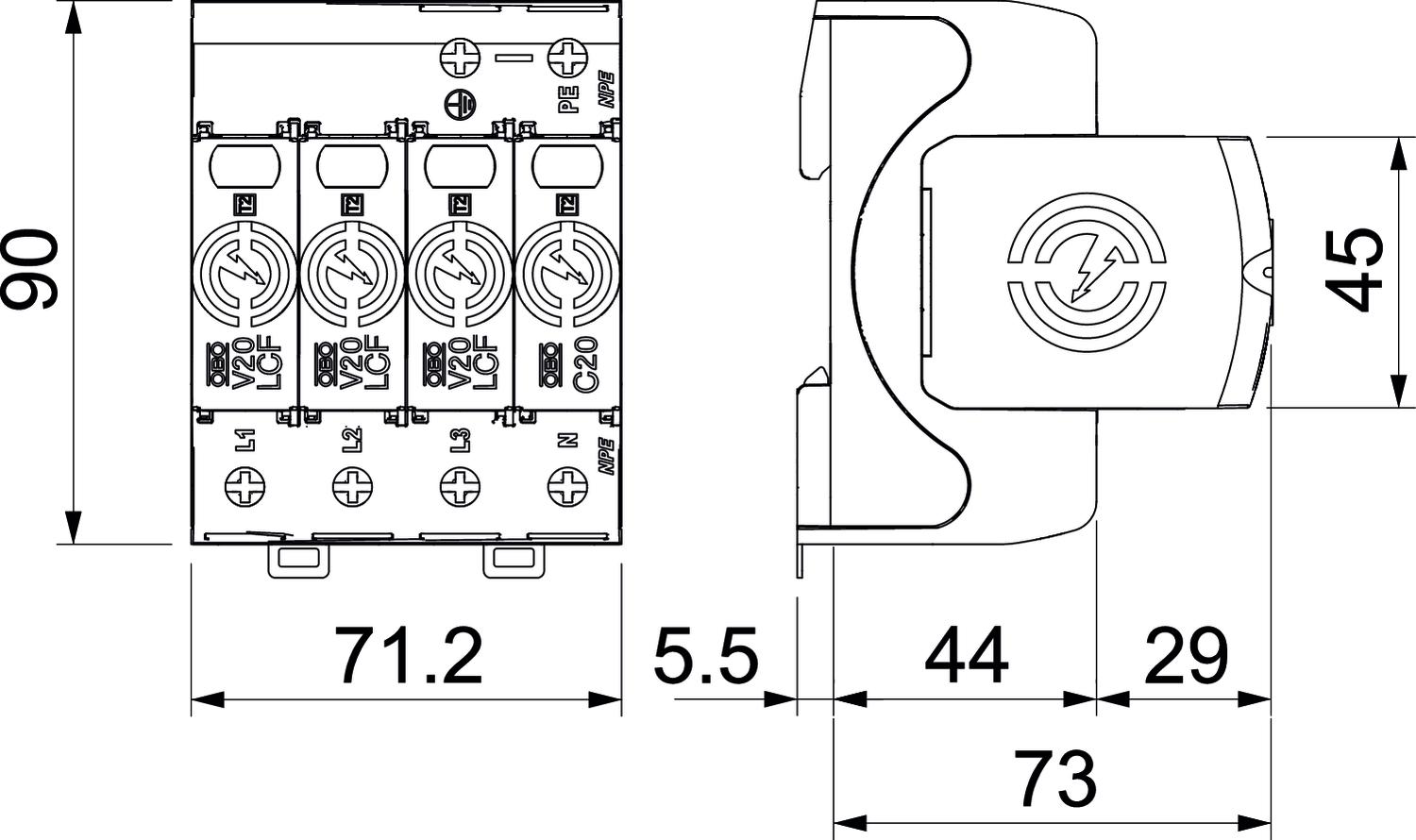

Limitatore di sovratensione V20, privo di corrente di dispersione, 3 poli + NPE

N. art. 5095536 | EAN 4012196818860 | ELDAS-No. 808 940 529

N. art. / Tipo

Versione dei poli

Tensione massima continua AC	280 V

Grado di protezione	IP20

Descrizione del prodotto

Descrizione del prodotto

Limitatore di sovratensione di tipo 2
• Equipotenzializzazione per la protezione da sovratensioni secondo VDE 0100-443 (IEC 60364-4-44)
• Capacità di scarica fino a 30 kA (8/20) per polo tramite circuito in serie ad alte prestazioni di varistore e spinterometro
• Limitatore modulare innestabile con dispositivo di separazione e indicatore di stato ottico
• Funzione di innesto con protezione da vibrazione e codifica della tensione
• Plastica secondo UL 94 V-0
• Le versioni FS sono dotate di contatto di commutazione a potenziale zero per la segnalazione a distanza

Utilizzo: equipotenzializzazione in quadri principali e sottoquadri di distribuzione.

Dati tecnici

Dati tecnici

Classe di prova tipo 2	sì
Corrente nominale di dispersione (8/20 µs)	20 kA
Corrente nominale di dispersione (8/20 µs) [L-N]	20 kA
Corrente nominale di dispersione (8/20 µs) [N-PE]	40 kA
Corrente nominale di scarica (8/20 µs) [totale]	60 kA
Corrente nominale di scarica massima (8/20 μs)	30 kA
Corrente nominale di scarica massima (8/20 μs) [L-N]	30 kA
Corrente nominale di scarica massima (8/20 μs) [N-PE]	60 kA
Dimensionee	280V
Distanza minima	1,5 mm
Forma della rete altro	no
Forma della rete DC	no
Forma della rete IT	no
Forma della rete TN	sì
Forma della rete TN-C	sì
Forma della rete TN-C-S	sì
Forma della rete TN-S	sì
Forma della rete TT	no
Fusibile integrato	no
Grado di protezione	IP20
Impronta CO2 (GWP) dalla culla al cancello	2,1109 kg CO2e / 1 Pezzo
Livello di protezione [L-N]	≤1,5
Massima potenza fusibile	160 A
Materiale cassetta	PA UL 94 V-0
Momento torcente	4 Nm
Protezione massima da sovracorrente in rete	160 A gL/gG
Range di temperatura di esercizio max	80 °C
Range di temperatura di esercizio min.	-40 °C
Resistente al cortocircuito	sì

Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete	50 kA eff
Segnalazione a distanza	no
Segnalazione sull'apparecchio	ottico
Sezione del conduttore flessibile (a filo sottile) max	2 AWG
Sezione del conduttore flessibile (a filo sottile) max	35 mm²
Sezione del conduttore flessibile (a filo sottile) min.	1,5 mm²
Sezione del conduttore flessibile (a filo sottile) min.	16 AWG
Sezione rigida del conduttore (cavo pieno/a treccia) max	2 AWG
Sezione rigida del conduttore (cavo pieno/a treccia) max	35 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) min.	1,5 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) min.	16 AWG
Soffiante	no
SPD secondo EN 61643-11	Tipo 2
SPD secondo IEC 61643-1	classe II
SPD secondo UL 1449	Tipo 4
Temperatura d'esercizio max	80 °C
Temperatura d'esercizio min.	-40 °C
Tensione continua massima (L-N)	280 V
Tensione massima continua AC	280 V
Tensione nominale AC (50 / 60 Hz)	230 V
Tensione residua [L-N] @ 1 kA	0,8 kV
Tensione residua [L-N] @ 5 kA	1 kV
Tensione TOV [L-N] - fail safe mode - 120 min	440 V
Tensione TOV [L-N] - withstand mode - 5 s	335 V
Tensione TOV [N-PE] - withstand mode - 200 ms	1200 V
Tipo di montaggio	Barra DIN 35 mm
Umidità dell'aria max	95 %
Umidità dell'aria min.	5 %
Versione dei poli	3+N/PE
