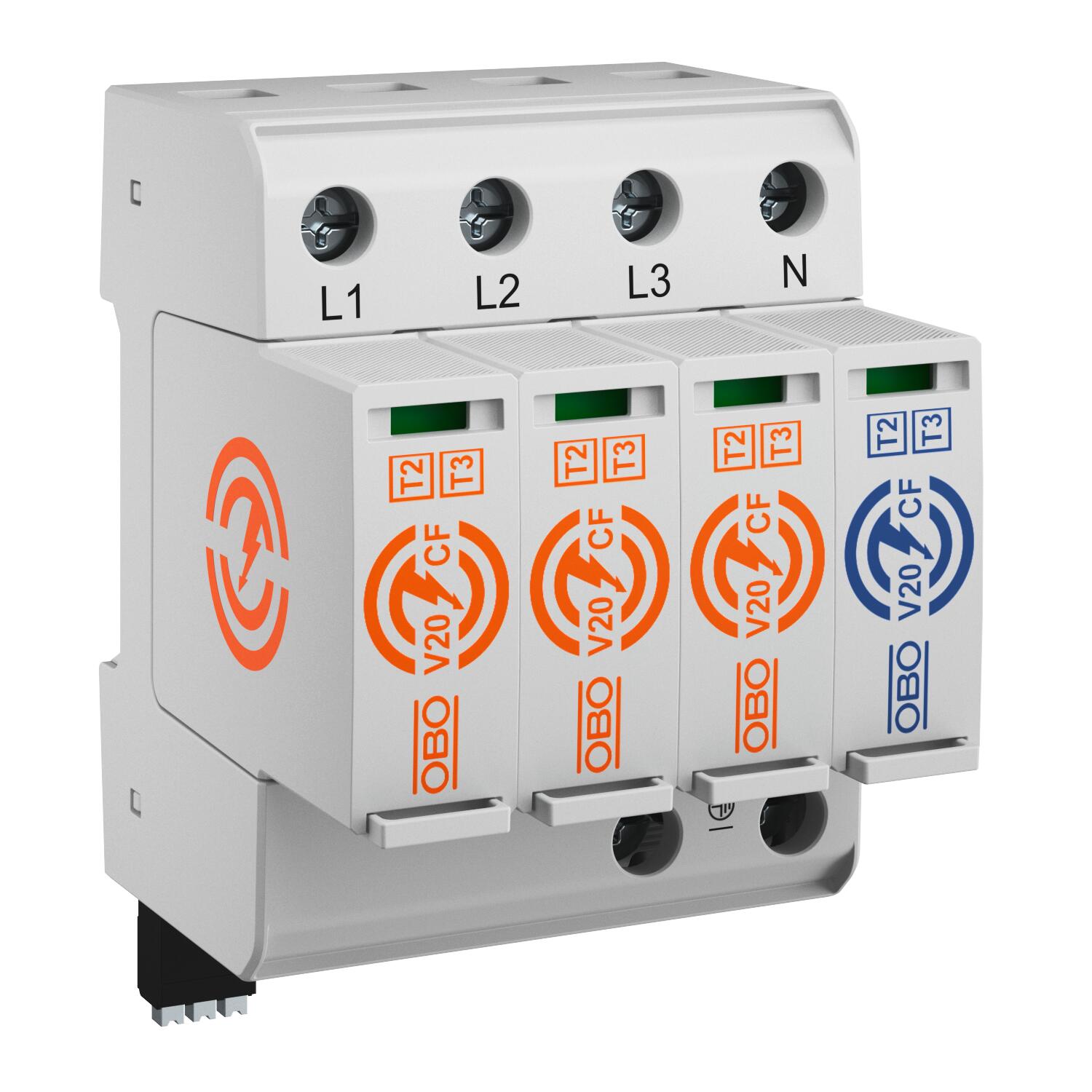

Limitatore di sovratensione V20 con fusibile integrato
N. art. 5095257 | EAN 4012197504960
- Descrizione del prodotto
-
Descrizione del prodottoLimitatore di sovratensione tipo 2
• Per la protezione da sovratensione tramite equipotenzializzazione secondo VDE 0100-443 (IEC 60364-4-44)
• Fusibile integrato nel limitatore
Livello di protezione < 1,5 kV
• Incluso un contatto di commutazione a potenziale zero per la segnalazione a distanza
-
- Dati tecnici
-
Dati tecnici

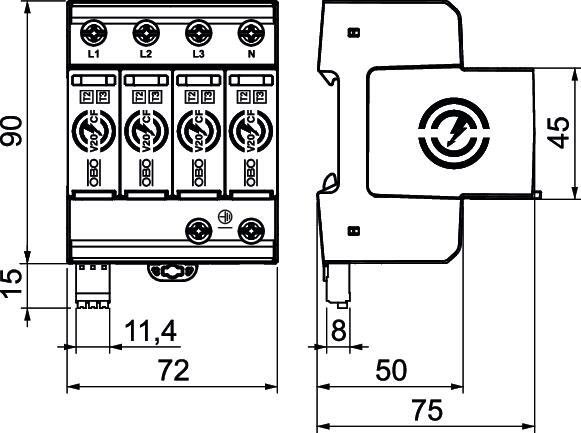

Adatto per applicazioni all'esterno no Altezza 105 mm Capacità di estinzione della corrente susseguente (eff) [N-PE] 100 kA Contatti FM In scambio Corrente nominale di dispersione (8/20 µs) [L-N] 20 kA Corrente nominale di dispersione (8/20 µs) [N-PE] 40 kA Corrente nominale di scarica (8/20 µs) [totale] 120 kA Corrente nominale di scarica massima (8/20 μs) [L-N] 40 kA Corrente nominale di scarica massima (8/20 μs) [N-PE] 65 kA Dimensionee 300V Forma della rete altro Forma della rete TN sì Forma della rete TN-C sì Grado di protezione IP20 Larghezza 72 mm Lughezza. 75 mm Momento torcente 4,5 Nm Numero di poli 3 Potenza di commutazione AC 230 V; 0,5 A Potenza di commutazione DC 230 V; 0,1 A / 75 V; 0,5 A Range di temperatura di esercizio max 85 °C Range di temperatura di esercizio min. -40 °C Resistente al cortocircuito sì Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete 50 kA eff Segnalazione sull'apparecchio ottico Sezione collegamento morsetti FM max 1,5 mm² Sezione collegamento morsetti FM max 16 AWG Sezione collegamento morsetti FM min. 23 AWG Sezione collegamento morsetti FM min. 0,25 mm² Sezione del conduttore flessibile (a filo sottile) max 4 AWG Sezione del conduttore flessibile (a filo sottile) max 35 mm² Sezione del conduttore flessibile (a filo sottile) min. 2,5 mm² Sezione del conduttore flessibile (a filo sottile) min. 16 AWG Sezione rigida del conduttore (cavo pieno/a treccia) max 35 mm² Sezione rigida del conduttore (cavo pieno/a treccia) max 2 AWG Sezione rigida del conduttore (cavo pieno/a treccia) min. 16 AWG Sezione rigida del conduttore (cavo pieno/a treccia) min. 2,5 mm² Soffiante no SPD secondo EN 61643-11 Tipo 2 SPD secondo IEC 61643-1 classe II Tensione continua massima (L-N) 300 V Tensione continua massima (N-PE) 305 V Tensione nominale AC (50 / 60 Hz) 240 V Tensione residua [L-N] @ 1 kA 0,8 kV Tensione residua [L-N] @ 5 kA 1 kV Tensione TOV [L-N] - fail safe mode - 120 min 442 V Tensione TOV [L-N] - withstand mode - 5 s 337 V Tipo di montaggio Barra DIN 35 mm Umidità dell'aria max 95 % Umidità dell'aria min. 5 % Versione dei poli 3 - Tutti i tipi
- Download
-
Scheda tecnica V20-CF-3+1FS-300 / 5095257 , 0.31MB , pdfDichiarazione di conformità UE V20-CF-3+1FS-300 / 5095257 , 0.13MB , pdfIstruzioni di montaggio SurgeController V20-CF , 0.53MB , pdf
