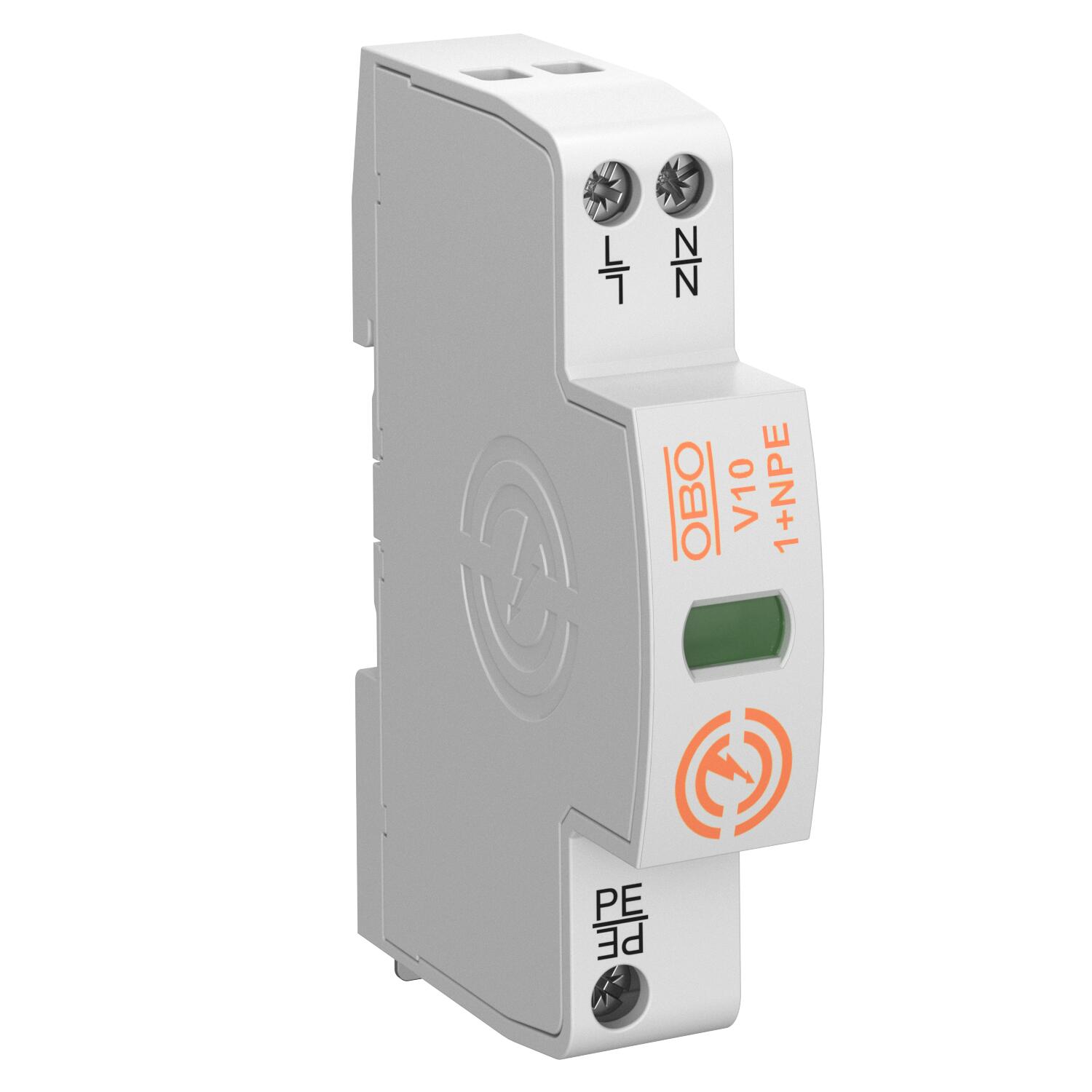

Limitatore di sovratensione V10 Compact 1+N/PE | 255 | IP20

Limitatore di sovratensione V10 Compact

N. art. 5093395 | EAN 4012197444396

N. art. / Tipo	5093395 / V10-1+NPE

Versione dei poli	1+N/PE

Tensione massima continua AC	255 V

Grado di protezione	IP20

Descrizione del prodotto

Descrizione del prodotto

Limitatore di sovratensione in versione compatta tipo 2+3

• protezione da sovratensione in sottoquadri di distribuzione secondo VDE 0100-443 (IEC 60364-4-44)
• capacità di scarico fino a 60 kA (8/20) totale
• soluzione 3+1 integrata per sistemi di rete TN e TT su modulo largo 45 mm
• Varistore ad alta potenza
• con separatore termico e dinamico e indicatore ottico di funzionamento
• opzionale con segnale acustico AS o segnale a distanza FS

Utilizzo: quadri secondari e su diversi piani, e protezione di apparecchi dei sistemi di corrente trifase.

Dati tecnici

Dati tecnici

Adatto per applicazioni all'esterno	no
Capacità di estinzione della corrente susseguente (eff) [N-PE]	0,1 kA
Classe di prova tipo 1	no
Classe di prova tipo 2	sì
Classe di prova tipo 3	sì
Corrente nominale di dispersione (8/20 µs) [L-N]	10 kA
Corrente nominale di dispersione (8/20 µs) [N-PE]	10 kA
Corrente nominale di scarica (8/20 µs) [totale]	20 kA
Corrente nominale di scarica massima (8/20 μs)	20 kA
Dimensionee	255V
Forma della rete	tutti
Forma della rete TN	sì
Forma della rete TN-C-S	sì
Forma della rete TN-S	sì
Forma della rete TT	sì
Fusibile integrato	no
Grado di protezione	IP20
Impronta CO2 (GWP) dalla culla al cancello	1,7031 kg CO2e / 1 Pezzo
Livello di protezione [L-N]	≤1,1
LPZ	1→3
Massima potenza fusibile	63 A
Momento torcente	2 Nm
Numero di poli	2
Protezione massima da sovracorrente in rete	63 A gG

Range di temperatura di esercizio max	70 °C
Range di temperatura di esercizio min.	-40 °C
Segnalazione a distanza	no
Segnalazione sull'apparecchio	ottico
Sezione del conduttore flessibile (a filo sottile) max	10 mm²
Sezione del conduttore flessibile (a filo sottile) max	8 AWG
Sezione del conduttore flessibile (a filo sottile) min.	2,5 mm²
Sezione del conduttore flessibile (a filo sottile) min.	13 AWG
Sezione rigida del conduttore (cavo pieno/a treccia) max	10 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) max	8 AWG
Sezione rigida del conduttore (cavo pieno/a treccia) min.	13 AWG
Sezione rigida del conduttore (cavo pieno/a treccia) min.	2,5 mm²
SPD secondo EN 61643-11	Tipo 2+3
SPD secondo IEC 61643-1	classe II+III
Temperatura d'esercizio max	70 °C
Temperatura d'esercizio min.	-40 °C
Tempo di reazione	<25 ns
Tensione massima continua AC	255 V
Tensione nominale AC (50 / 60 Hz)	230 V
Tipo di montaggio	Barra DIN 35 mm
Umidità dell'aria max	95 %
Umidità dell'aria min.	5 %
Versione dei poli	1+N/PE
Versione testata per esplosione (EX)	no
