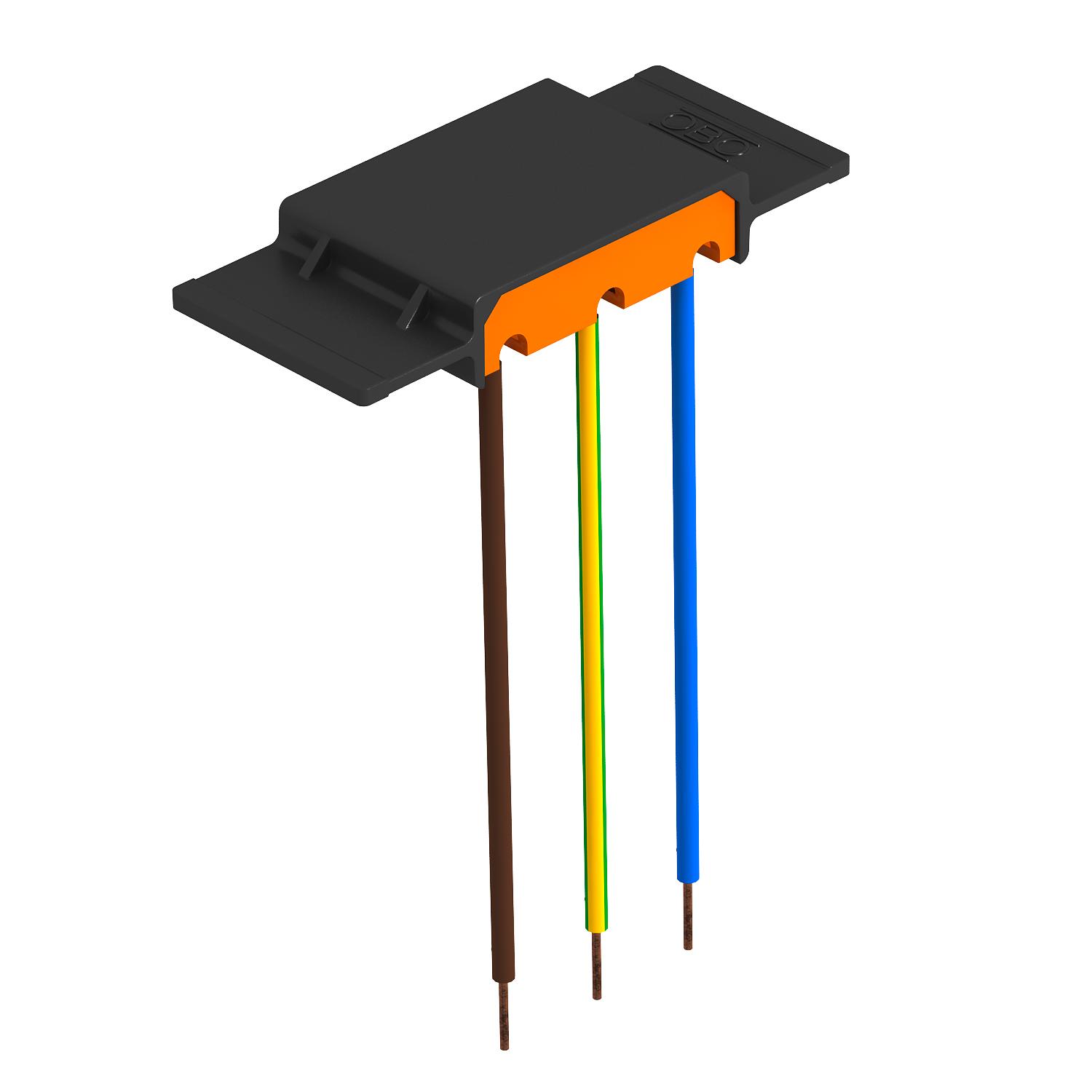

Limitatore di sovratensione ÜSM-A-4
N. art. 5092472 | EAN 4012195613596
- Descrizione del prodotto
-
Descrizione del prodottoModulo di protezione dalle sovratensioni tipo 3 secondo DIN EN 61643-11 per reti 230V.
• con segnalazione acustica d'intervento
• con dimensioni ridotte e connessione Y
• plastica priva di alogeni (UL 94 V-0)
• supporto con funzione di separazione per l'installazione in moduli apparecchi GB2 / GB3 e supporti universali UT3 e UT4
Applicazione: utilizzo universale per tutti i sistemi di installazione.
2-poli, 16 A/250 V~, con segnalazione acustica dei guasti.
-
- Dati tecnici
-
Dati tecnici
Corrente nominale di dispersione (8/20 µs) 3 kA Corrente nominale di scarica massima (8/20 μs) 6 kA Dimensionee 255V Forma della rete altro Impronta CO2 (GWP) dalla culla al cancello 0,0614 kg CO2e / 1 Pezzo Livello di protezione complessivo [L-PE] 1500 kV Livello di protezione filo - terra 1500 V Livello di protezione [L-N] ≤1500 LPZ 2→3 Massima potenza fusibile 16 A OBO_Corrente di carico nominale (morsetto di ingresso/uscita) 16 A Protezione massima da sovracorrente in rete 16 Segnalazione sull'apparecchio acustico SPD secondo EN 61643-11 Tipo 3 SPD secondo IEC 61643-1 classe III Temperatura d'esercizio max 60 °C Temperatura d'esercizio min. -15 °C Tempo di reazione <25 ns Tensione massima continua AC 255 V Tensione nominale AC (50 / 60 Hz) 230 V Tipo di linea per limitatori di protezione da sovratensioni Linea di energia AC Tipo di montaggio altro Versione incl. supporto con funzione di parete divisoria Versione dei poli 1 - Tutti i tipi
- Download
-
Scheda tecnica ÜSM-A-4 / 5092472 , 0.19MB , pdfDichiarazione di conformità UE ÜSM-A-4 / 5092472 , 0.13MB , pdfREACH Dichiarazione di conformità ÜSM-A-4 / 5092472 , 0.15MB , pdfRoHS Dichiarazione di conformità ÜSM-A-4 / 5092472 , 0.15MB , pdfGuida alla scelta Guida alla scelta dei limitatori di sovratensione , 2.00MB , pdf
