LightningController Compact - MCF50
N. art. 5096979 | EAN 4012197477028
- Descrizione del prodotto
-

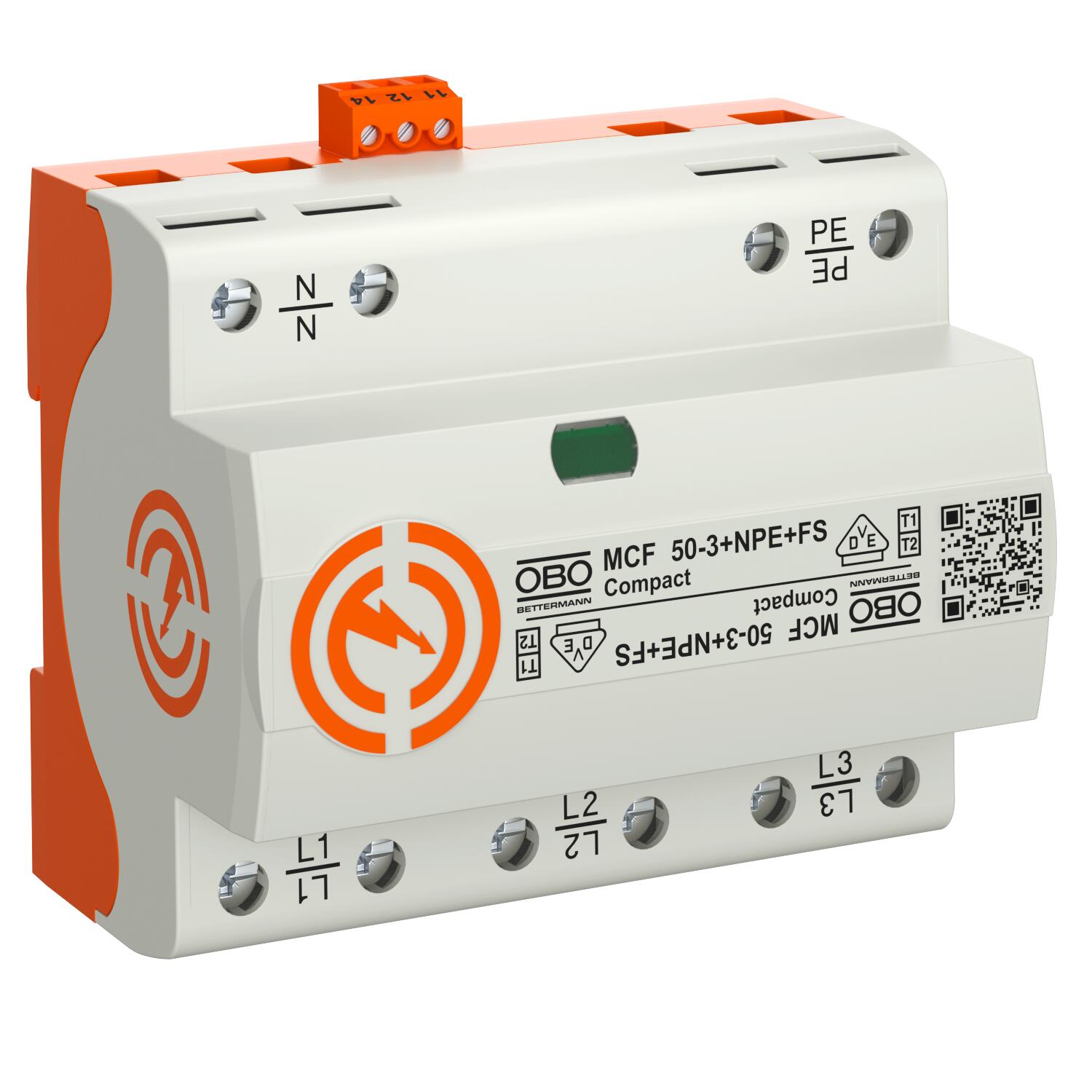

Descrizione del prodottoLimitatore combinato, limitatore di corrente da fulmine tipo 1
• Livello di protezione < 1,3 kV consente la protezione dell'apparecchio
• Per l'equipotenzializzazione con protezione da fulmini secondo VDE 0185-305 (IEC 62305)
• Capacità di scarica corrente da fulmine fino a 50 kA (10/350) per polo e fino a 150 kA (10/350) totale
• Corrente susseguente estinguibile 25 kA Ipeak, fusibile limitatore fino a 500 A gL/gG
• Adatto per il montaggio nella zona del precontatore secondo la direttiva VDEW
• Limitatore spinterometro incapsulato non soffiante per il montaggio nelle scatole di distribuzione
Utilizzo: impianti industriali ed edifici con protezione da fulmini esterna delle classi da I a IV.
Apparecchio di protezione Compact
-
- Dati tecnici
-

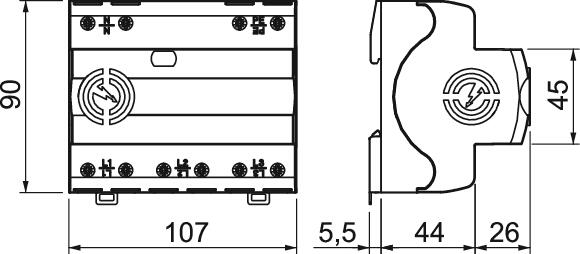

Misure
Altezza 70 mm Capacità di estinzione della corrente susseguente (eff) [N-PE] 50 kA Contatti FM In scambio Corrente nominale di dispersione (8/20 µs) 35 kA Corrente nominale di dispersione (8/20 µs) [L-N] 35 kA Corrente nominale di dispersione (8/20 µs) [N-PE] 100 kA Corrente nominale di scarica (8/20 µs) [totale] 50 kA Corrente nominale di scarica massima (8/20 μs) 50 kA Corrente nominale di scarica massima (8/20 μs) [L-N] 50 kA Corrente nominale di scarica massima (8/20 μs) [N-PE] 100 kA Dimensionee 255V Forma della rete TN-S, TT Forma della rete TN sì Forma della rete TN-C no Forma della rete TN-C-S sì Forma della rete TN-S sì Forma della rete TT sì Grado di protezione IP20 Impulso di corrente da fulmine (10/350) [totale] 50 kA Impulso di corrente da fulmine (10/350 μs) 12,5 kA Larghezza 107 mm Livello di protezione complessivo [L-PE] 2,5 kV Livello di protezione [L-N] ≤1,5 Lughezza. 90 mm Massima potenza fusibile 315 A Materiale cassetta PA UL 94 V-0 Momento torcente 5 Nm Numero di poli 4 Potenza di commutazione AC 250V/ 1,5A Potenza di commutazione DC 250V/ 0,1A Protezione massima da sovracorrente in rete 315 A Range di temperatura di esercizio max 80 °C Range di temperatura di esercizio min. -40 °C Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete 50 kA eff Segnalazione a distanza sì Segnalazione sull'apparecchio ottico Sezione collegamento morsetti FM max 1,5 mm² Sezione collegamento morsetti FM max 16 AWG Sezione collegamento morsetti FM min. 0,5 mm² Sezione collegamento morsetti FM min. 28 AWG Sezione del conduttore flessibile (a filo sottile) max 25 mm² Sezione del conduttore flessibile (a filo sottile) max 3 AWG Sezione del conduttore flessibile (a filo sottile) min. 1,5 mm² Sezione del conduttore flessibile (a filo sottile) min. 16 AWG Sezione rigida del conduttore (cavo pieno/a treccia) max 2 AWG Sezione rigida del conduttore (cavo pieno/a treccia) max 35 mm² Sezione rigida del conduttore (cavo pieno/a treccia) min. 1,5 mm² Sezione rigida del conduttore (cavo pieno/a treccia) min. 16 AWG SPD secondo EN 61643-11 Type 1+2+3 SPD secondo IEC 61643-1 classe I+II SPD secondo UL 1449 Tipo 4 Tempo di reazione <100 ns Tensione continua massima (L-N) 255 V Tensione continua massima (N-PE) 255 V Tensione massima continua AC 255 V Tensione nominale AC (50 / 60 Hz) 230 V Tensione TOV [L-N] - fail safe mode - 120 min 442 V Tensione TOV [L-N] - withstand mode - 5 s 440 V Tensione TOV [N-PE] - withstand mode - 200 ms 1200 V Tipo di montaggio Barra DIN 35 mm Umidità dell'aria max 95 % Umidità dell'aria min. 5 % Versione dei poli 3+N/PE - Tutti i tipi
- Download
-
Istruzioni di montaggio Lightning Controller Compact MCF50-3+NPE+FS , 1.16MB , pdfPer questo prodotto non sono disponibili caratteristiche tecniche
