Graffa di supporto, con morsetto tubo laterale

N. art. / Tipo

Lughezza.

Larghezza

Altezza

Diametro tubo/cavo min.

Diametro tubo/cavo max

Dimensione L

Spessore flangia F min.

Spessore flangia F max

Torna alla panoramica

Descrizione del prodotto

Descrizione del prodotto

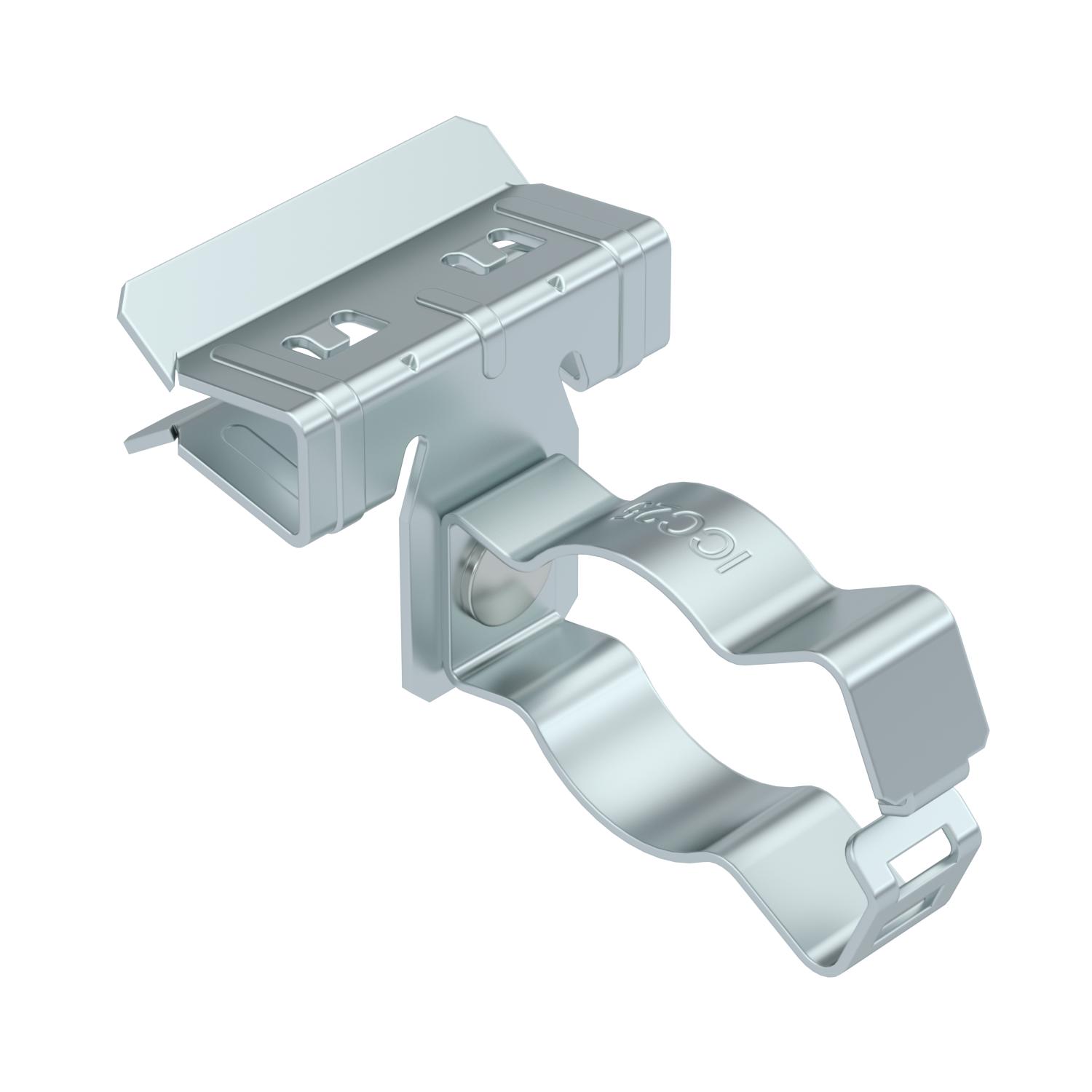

Clip per putrella, adatta per fissaggio tubo. Morsetto per fissaggio tubo chiuso, laterale. Fissaggio a putrella in acciaio tramite innesto.

Dati tecnici

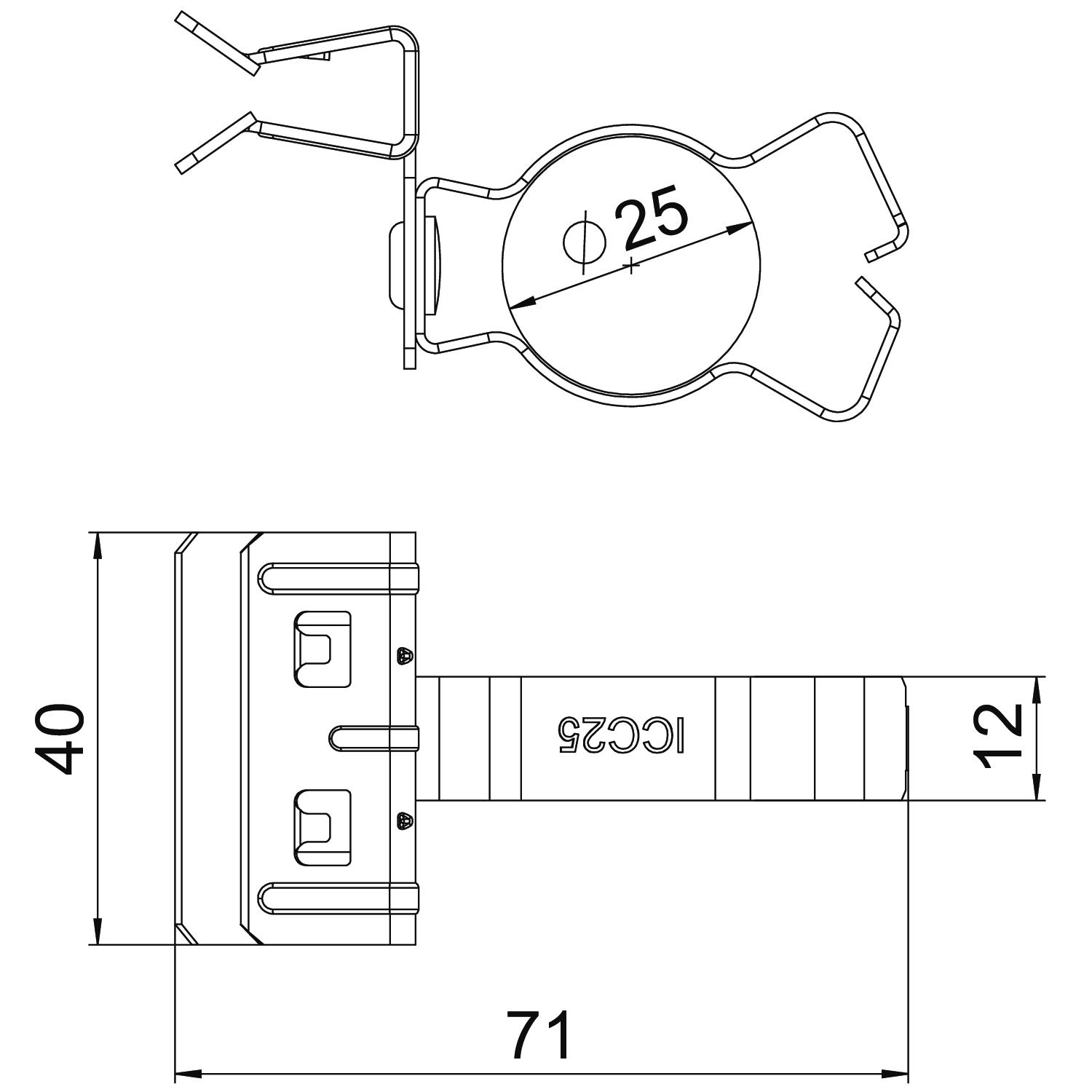

Lughezza.	71 mm
Maß W	40 mm
Materiale	Acciaio
Spessore flangia F max	10 mm
Spessore flangia F min.	4 mm
Superficie	Lamella di zinco
Tipo di fissaggio	Morsetti
Tipo/componenti di collegamento	Tubo/cavo

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Diametro tubo/cavo min.	Diametro tubo/cavo max	Dimensione L	Spessore flangia F min.	Spessore flangia F max	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SCHPC 1,5-4 D25	63 mm	28 mm	36 mm	20 mm	25 mm	63 mm	1,5 mm	4 mm	1488343	pz	50 pz	643,80 CHF Prezzo / 100 pz
SCHPC 1,5-4 D32	72 mm	28 mm	40 mm	30 mm	32 mm	72 mm	1,5 mm	4 mm	1488345	pz	50 pz	717,81 CHF Prezzo / 100 pz
SCHPC 4-10 D25	71 mm	40 mm	40 mm	20 mm	25 mm	71 mm	4 mm	10 mm	1488349	pz	50 pz	808,45 CHF Prezzo / 100 pz
SCHPC 4-10 D32	80 mm	40 mm	44 mm	30 mm	32 mm	80 mm	4 mm	10 mm	1488351	pz	50 pz	930,70 CHF Prezzo / 100 pz
SCHPC 4-10 D40	93 mm	40 mm	47 mm	36 mm	40 mm	93 mm	4 mm	10 mm	1488353	pz	50 pz	851,05 CHF Prezzo / 100 pz
SCHPC 10-15 D25	72 mm	40 mm	47 mm	20 mm	25 mm	72 mm	10 mm	15 mm	1488363	pz	50 pz	826,80 CHF Prezzo / 100 pz
SCHPC 10-15 D32	81 mm	40 mm	51 mm	30 mm	32 mm	81 mm	10 mm	15 mm	1488365	pz	50 pz	769,55 CHF Prezzo / 100 pz
SCHPC 10-15 D40	94 mm	40 mm	54 mm	36 mm	40 mm	94 mm	10 mm	15 mm	1488367	pz	50 pz	1.091,15 CHF Prezzo / 100 pz
SCHPC 15-20 D25	72 mm	40 mm	47 mm	20 mm	25 mm	72 mm	15 mm	20 mm	1488373	pz	50 pz	807,20 CHF Prezzo / 100 pz
SCHPC 15-20 D32	81 mm	40 mm	51 mm	30 mm	32 mm	82 mm	15 mm	20 mm	1488375	pz	50 pz	762,25 CHF Prezzo / 100 pz
SCHPC 15-20 D40	94 mm	40 mm	54 mm	36 mm	40 mm	92 mm	15 mm	20 mm	1488377	pz	50 pz	954,65 CHF Prezzo / 100 pz
