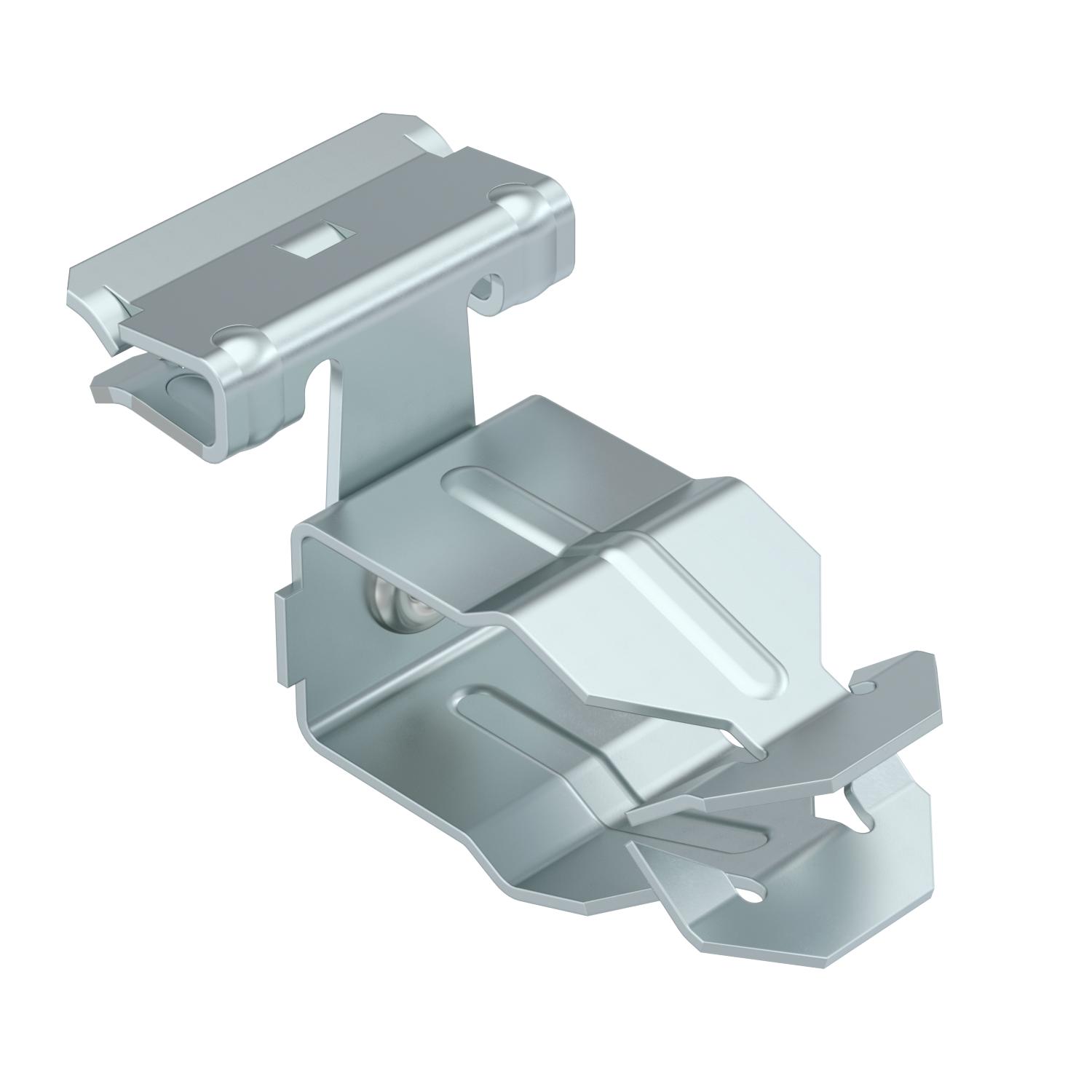

Graffa di supporto, con morsetto tubo laterale

N. art. / Tipo

Lughezza.

Larghezza

Altezza

Diametro tubo/cavo min.

Diametro tubo/cavo max

Dimensione L

Spessore flangia F min.

Spessore flangia F max

Descrizione del prodotto

Descrizione del prodotto

Graffa di supporto per il montaggio di tubi. Morsetto fissaggio tubo, aperto lateralmente. Fissaggio a putrelle in acciaio tramite innesto.

Dati tecnici

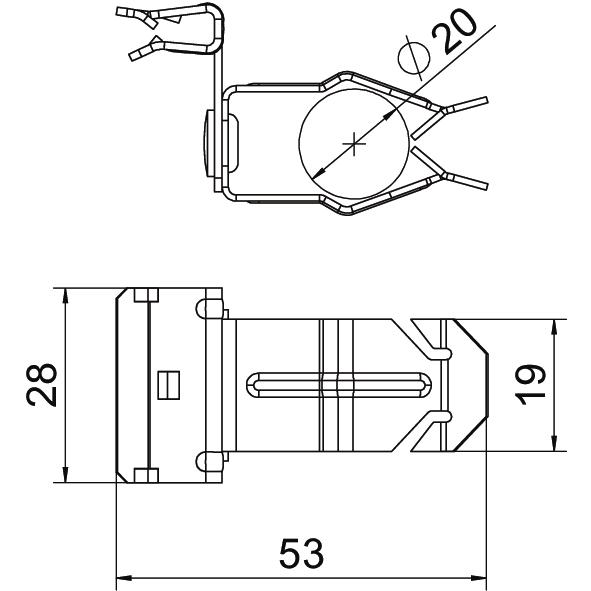

Dimensionee	1,5-4mm
Larghezza	28 mm
Lughezza.	53 mm
Materiale	Acciaio
Spessore flangia F max	4 mm
Spessore flangia F min.	1,5 mm
Superficie	Lamella di zinco
Tipo di fissaggio	Morsetti
Tipo/componenti di collegamento	Tubo/cavo

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Diametro tubo/cavo min.	Diametro tubo/cavo max	Dimensione L	Spessore flangia F min.	Spessore flangia F max	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SCHPO 1,5-4 D20	53 mm	28 mm	31 mm	18 mm	22 mm	53 mm	1,5 mm	4 mm	1488411	pz	50 pz	530,60 CHF Prezzo / 100 pz
SCHPO 1,5-4 D25	59 mm	28 mm	32 mm	22 mm	30 mm	59 mm	1,5 mm	4 mm	1488413	pz	50 pz	544,60 CHF Prezzo / 100 pz
SCHPO 1,5-4 D32	63 mm	28 mm	35 mm	30 mm	35 mm	63 mm	1,5 mm	4 mm	1488415	pz	50 pz	551,55 CHF Prezzo / 100 pz
SCHPO 4-10 D20	62 mm	40 mm	35 mm	18 mm	22 mm	62 mm	4 mm	10 mm	1488421	pz	50 pz	558,55 CHF Prezzo / 100 pz
SCHPO 4-10 D25	67 mm	40 mm	38 mm	22 mm	30 mm	67 mm	4 mm	10 mm	1488423	pz	50 pz	572,50 CHF Prezzo / 100 pz
SCHPO 4-10 D32	72 mm	40 mm	40 mm	30 mm	35 mm	72 mm	4 mm	10 mm	1488425	pz	50 pz	586,40 CHF Prezzo / 100 pz
SCHPO 10-15 D20	63 mm	40 mm	42 mm	18 mm	22 mm	63 mm	10 mm	15 mm	1488431	pz	50 pz	565,50 CHF Prezzo / 100 pz
SCHPO 10-15 D25	68 mm	40 mm	44 mm	22 mm	30 mm	68 mm	10 mm	15 mm	1488433	pz	50 pz	579,50 CHF Prezzo / 100 pz
SCHPO 15-20 D20	63 mm	40 mm	42 mm	18 mm	22 mm	63 mm	15 mm	20 mm	1488441	pz	50 pz	593,40 CHF Prezzo / 100 pz
SCHPO 15-20 D25	68 mm	40 mm	44 mm	22 mm	30 mm	68 mm	15 mm	20 mm	1488443	pz	50 pz	600,40 CHF Prezzo / 100 pz
SCHPO 15-20 D32	72 mm	40 mm	46 mm	30 mm	35 mm	72 mm	15 mm	20 mm	1488445	pz	50 pz	677,20 CHF Prezzo / 100 pz
