Graffa di supporto, con bullone filettato 40 | 45 | 36 | | | | 40 | 14 | 20

Graffa di supporto, con bullone filettato

N. art. 1488295 | EAN 4012197389437

N. art. / Tipo

Lughezza.

Larghezza	45 mm

Altezza	36 mm

Dimensione L

Spessore flangia F min.

Spessore flangia F max

Torna alla panoramica

Descrizione del prodotto

Descrizione del prodotto

Graffa di supporto per il montaggio con bullone filettato

Dati tecnici

Misure

Altezza	36 mm
Carico di rottura	0,45 kN
Cerniera regolabile	no
Con cerniera	no
Dimensione L	40 mm
Dimensionee	14-20mm
Filettatura	M6 x 9 mm
Filettatura metrica	6

Larghezza	45 mm
Lughezza.	40 mm
Materiale	Acciaio
Spessore flangia F max	20 mm
Spessore flangia F min.	14 mm
Superficie	Lamella di zinco
Tipo di fissaggio	Morsetti
Tipo/componenti di collegamento	Filettatura

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Dimensione L	Spessore flangia F min.	Spessore flangia F max	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SCUTB 3-7 M6	33 mm	45 mm	36 mm	33 mm	3 mm	7 mm	1488291	pz	100 pz	518,01 CHF Prezzo / 100 pz
SCUTB 7-13 M6	36 mm	45 mm	36 mm	36 mm	7 mm	13 mm	1488293	pz	100 pz	537,50 CHF Prezzo / 100 pz
SCUTB 14-20 M6	40 mm	45 mm	36 mm	40 mm	14 mm	20 mm	1488295	pz	100 pz	614,26 CHF Prezzo / 100 pz

Download

Scheda tecnica SCUTB 14-20 M6 / 1488295 , 0.17MB , pdf

Dichiarazione di conformità UE SCUTB 14-20 M6 / 1488295 , 0.13MB , pdf

Dichiarazione di conformità UK SCUTB 14-20 M6 / 1488295 , 0.09MB , pdf

Download

REACH Dichiarazione di conformità SCUTB 14-20 M6 / 1488295 , 0.12MB , pdf

Download

RoHS Dichiarazione di conformità SCUTB 14-20 M6 / 1488295 , 0.13MB , pdf

Download

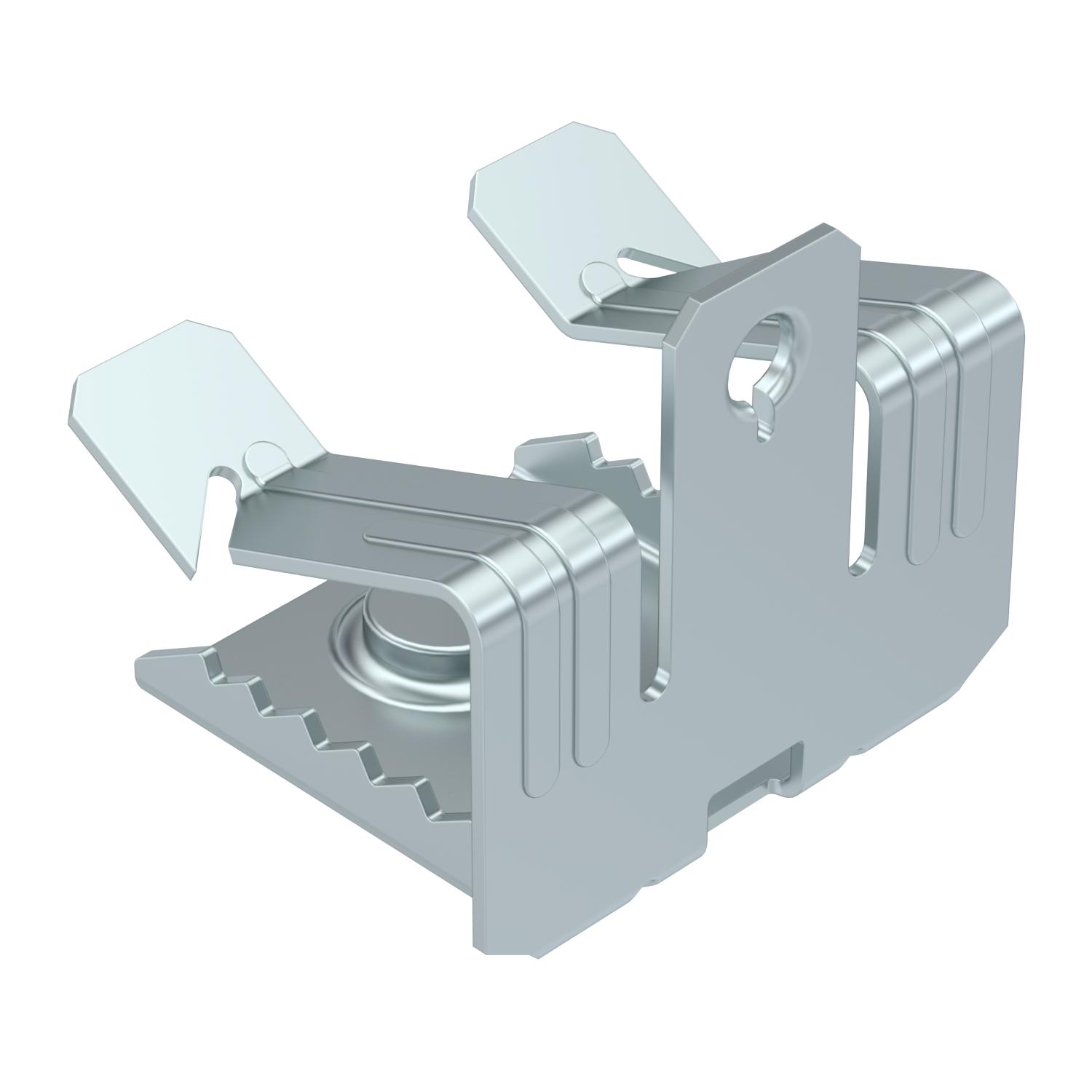

Grafico prodotto SCUTB 14-20 M6 / 1488295, 58.57 kB, jpg

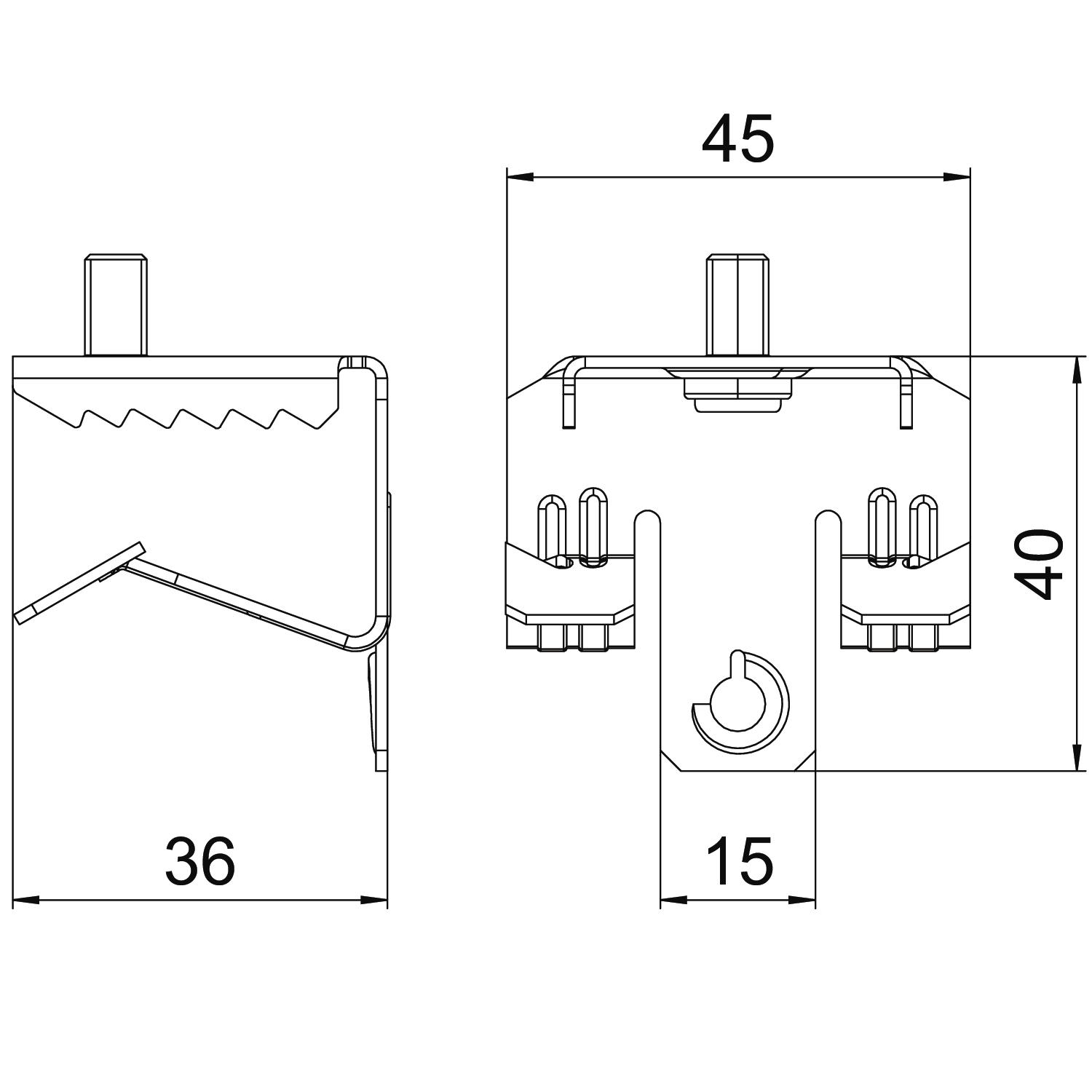

Disegno quotato SCUTB 14-20 M6 / 1488295, 78.93 kB, jpg
