FireBox T100 con tenute ad innesto, per linee dati, 4x8 136x102x57 | 10 | IP66 | arancio pastello; RAL 2003

FireBox T100 con tenute ad innesto, per linee dati, 4x8

N. art. 7205766 | EAN 4012196812158 | ELDAS-No. 152 247 249

N. art. / Tipo	7205766 / T100ED 4x8AD

Dimensioni interne luci	136x102x57 mm

Numero di entrate cavi	10

Grado di protezione	IP66

Colore	arancio pastello; RAL 2003

Descrizione del prodotto

Descrizione del prodotto

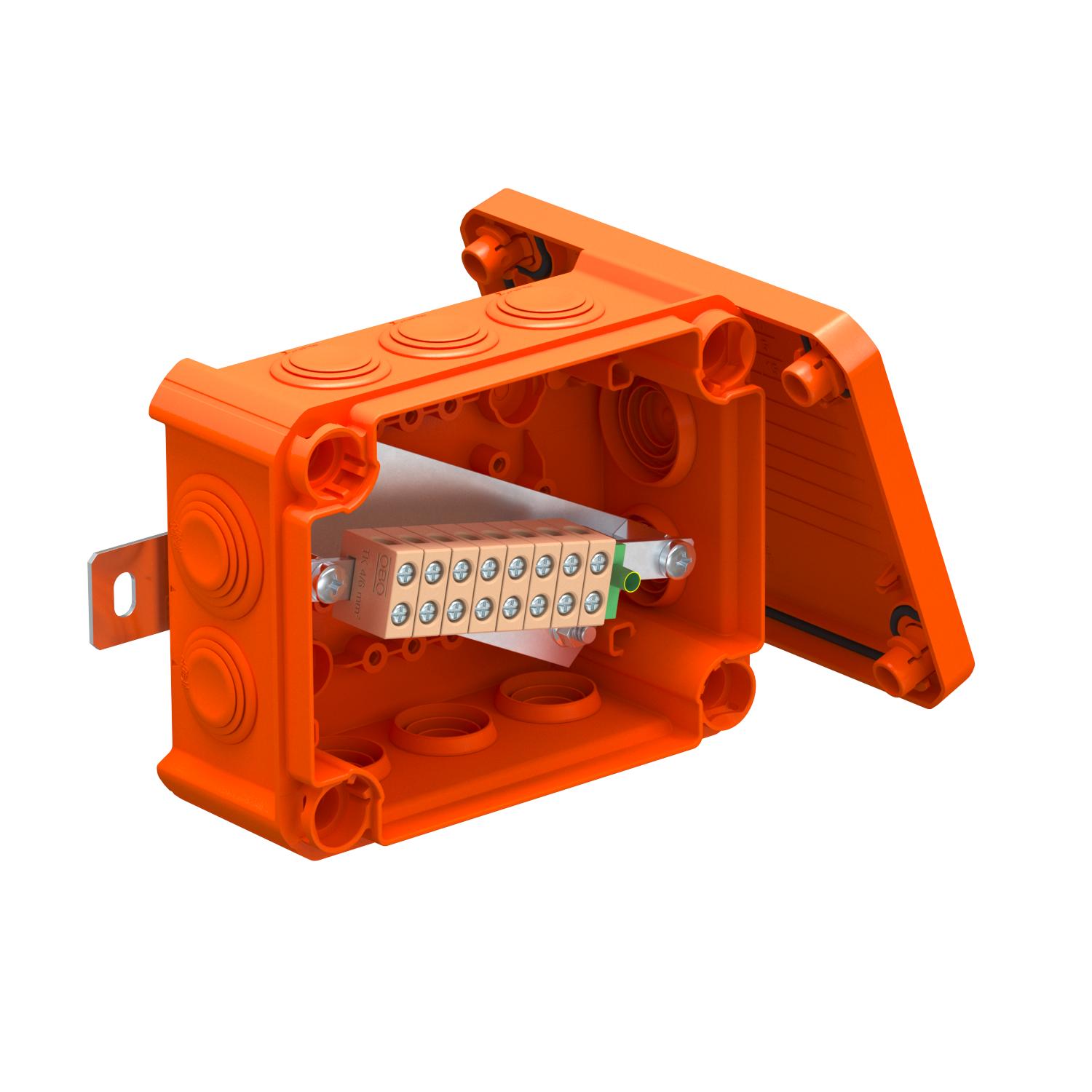

Scatola di connessione per linee dati con tenute a innesto morbide. Coppie di morsetti in ceramica resistenti alle alte temperature idonee per linee dati. Morsetto di schermatura/conduttore di protezione contrassegnato in giallo-verde. Fissaggio a linguette esterne ben accessibili. Omologazione per impianti di cavi con mantenimento funzionale elettrico a norma DIN 4102 parte 12 nelle classi E30, E60 e E90. I morsetti in ceramica sono stati testati a norma DIN EN 60998-2-1:2004.

Inclusi 2 x bulloni di ancoraggio MMSplus P 6x35.

Dati tecnici

Dati tecnici

Accoppiabile	no
Colore	arancio pastello; RAL 2003
con coperchio	sì
Con schermatura	no
Coperchi	non trasparente
Coperchio trasparente	no
Dimensionee	150x116x67
Entrata dal lato posteriore	no
equipaggiamento	NULL
Fissaggio del coperchio	avvitato
Forma	rettangolare
Grado di protezione	IP66
Mantenimento funzionale	E 90
Materiale	Polipropilene
Morsetto di protezione	1

Morsetto singolo	8
Numero dei morsetti	9
Numero di entrate cavi	10
Per zona esplosiva	NULL
per zone con gas esplosivi	senza
per zone con polveri esplosive	NULL
Piombabile	no
Priva di alogeni	sì
Resistente agli agenti atmosferici	no
Resistente agli urti	no
Sezione nominale max.	4 mm²
Sezione nominale min.	0,5 mm²
Tensione nominale	660 V
Tipo di passaggio nell'alloggiamento	Membrana a livelli sezionabili
Versione testata per esplosione (EX)	no

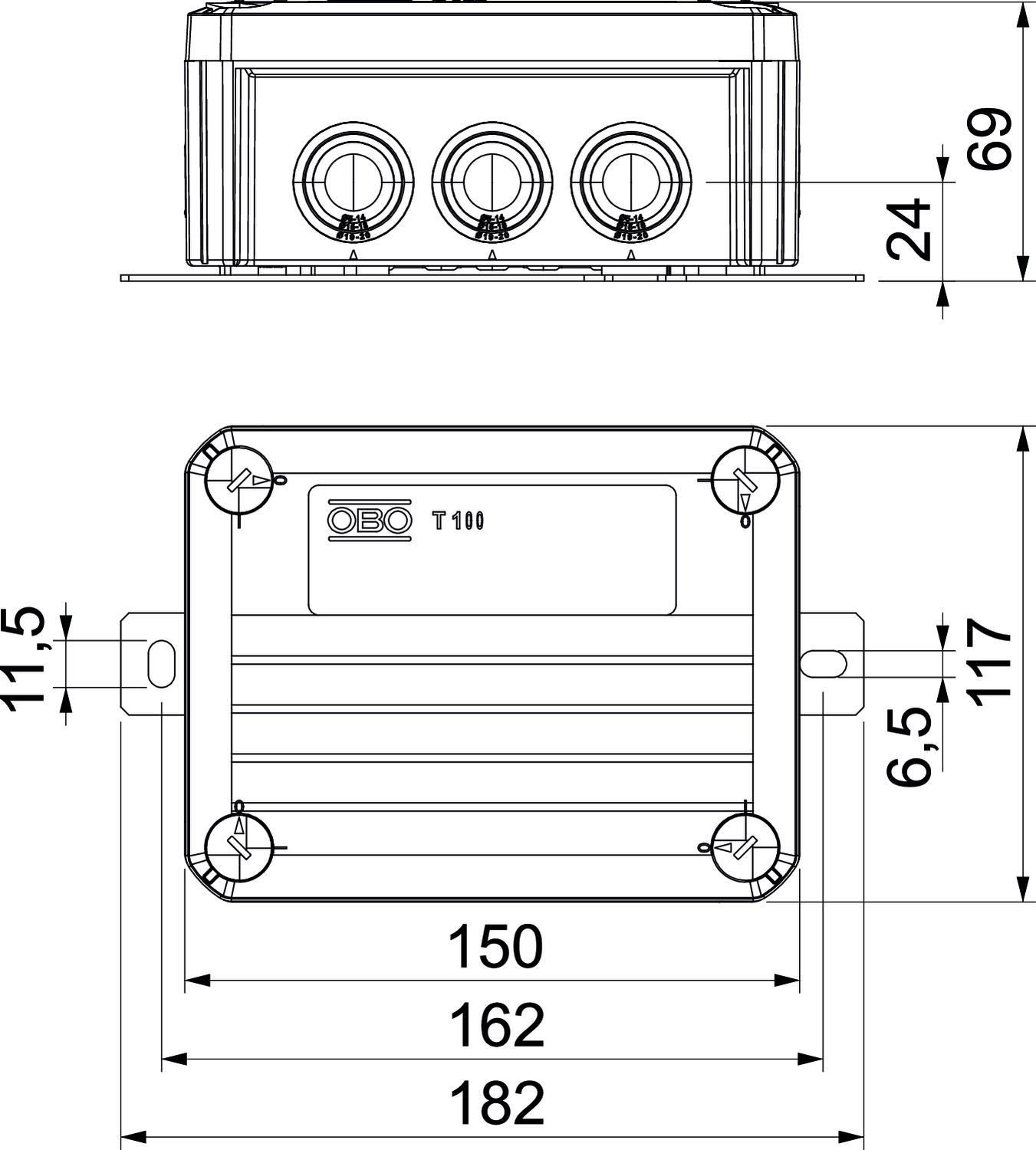

Misure

Altezza	68 mm
Dimensione B	116 mm
Dimensione H	68 mm
Dimensione L	150 mm
Dimensione L1	162 mm

Dimensione L2	182 mm
Dimensioni interne luci	136x102x57 mm
Larghezza	116 mm
Lughezza.	150 mm

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	1,715 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Pezzo

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	1,715 kg CO2e / 1 Pezzo

Tutti i tipi

Tutti i tipi

Tipo	Dimensioni interne luci	Numero di entrate cavi	Grado di protezione	Colore	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
T100ED 4x8AD	136x102x57 mm	10	IP66	arancio pastello; RAL 2003	152 247 249	7205766	pz	1 pz	176,09 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Portafusibile per FireBox serie T	TE-FH 520	150 990 019	7205570	pz	1 pz	34,50 CHF Prezzo / 1 pz
Morsetto in ceramica	TK 04	157 300 401	7205700	pz	5 pz	454,66 CHF Prezzo / 100 pz
Tenuta a innesto per FireBox Serie T	EDK 25 OR	-----	7205675	pz	10 pz	124,66 CHF Prezzo / 100 pz
Tenuta a innesto per FireBox Serie T	EDK 32 OR	-----	7205677	pz	10 pz	168,74 CHF Prezzo / 100 pz
Etichetta di contrassegno per cablaggio	KS-E DE	127 099 649	7205423	pz	10 pz	5,65 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Piastra di montaggio per FireBox serie T, lato anteriore	MP-T6-F	127 029 149	7205790	pz	1 pz	30,98 CHF Prezzo / 1 pz
Piastra di montaggio per FireBox serie T, lato posteriore	MP-T6-B	127 029 159	7205792	pz	1 pz	26,04 CHF Prezzo / 1 pz
