FireBox T100 con tenute a innesto, 2 portafusibili 136x102x57 | 10 | IP66 | arancio pastello; RAL 2003

FireBox T100 con tenute a innesto, 2 portafusibili

N. art. 7205758 | EAN 4012196812394 | ELDAS-No. 152 247 209

N. art. / Tipo

Dimensioni interne luci

Numero di entrate cavi

Grado di protezione	IP66

Colore	arancio pastello; RAL 2003

Descrizione del prodotto

Descrizione del prodotto

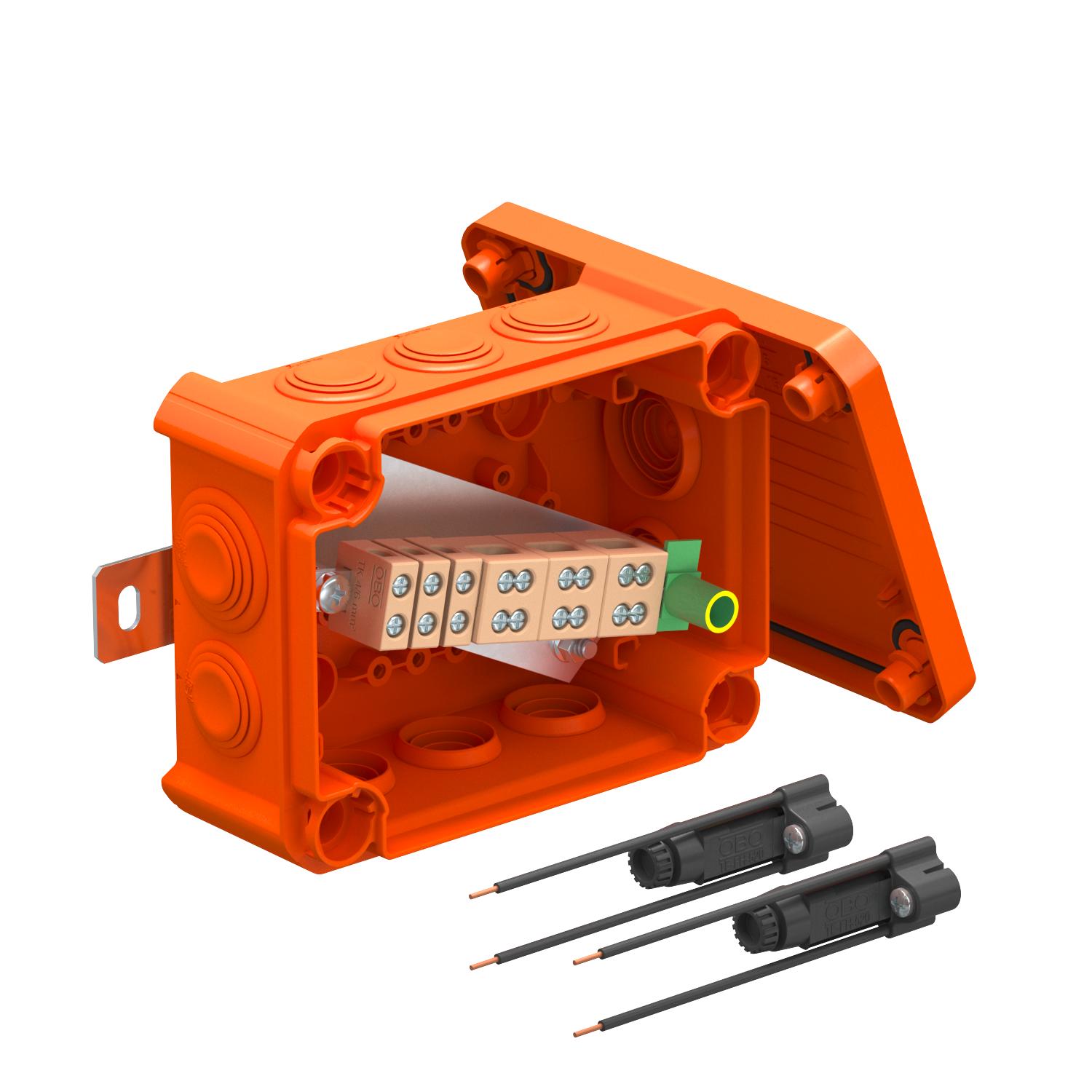

Scatole di derivazione per cavi con due portafusibili e tenute a innesto morbide. Spazio di cablaggio sufficiente grazie all'unità di collegamento disposta in diagonale con morsetti in ceramica resistenti alle alte temperature e completamente premontati. Morsetto conduttore di protezione contrassegnato in giallo-verde. Fissaggio a linguette esterne ben accessibili. Omologazione per impianti di cavi con mantenimento funzionale elettrico a norma DIN 4102 parte 12 nelle classi E30, E60 e E90. I morsetti in ceramica sono stati testati a norma DIN EN 60998-2-1:2004.

Inclusi 2 x bulloni di ancoraggio MMSplus P 6x35.

Dati tecnici

Dati tecnici

Accoppiabile	no
Colore	arancio pastello; RAL 2003
con coperchio	sì
Con schermatura	no
Coperchi	non trasparente
Coperchio trasparente	no
Dimensionee	150x116x67
Entrata dal lato posteriore	no
equipaggiamento	NULL
Fissaggio del coperchio	avvitato
Forma	rettangolare
Grado di protezione	IP66
Mantenimento funzionale	E 90
Materiale	Polipropilene
Morsetti doppi	3
Morsetto di protezione	1

Morsetto singolo	3
Numero dei morsetti	7
Numero di entrate cavi	10
Per zona esplosiva	NULL
per zone con gas esplosivi	senza
per zone con polveri esplosive	NULL
Piombabile	no
Priva di alogeni	sì
Resistente agli agenti atmosferici	no
Resistente agli urti	no
Sezione nominale max.	6 mm²
Sezione nominale min.	1,5 mm²
Tensione nominale	660 V
Tensione nominale di isolamento Ui	690 V
Tipo di passaggio nell'alloggiamento	Membrana a livelli sezionabili
Versione testata per esplosione (EX)	no

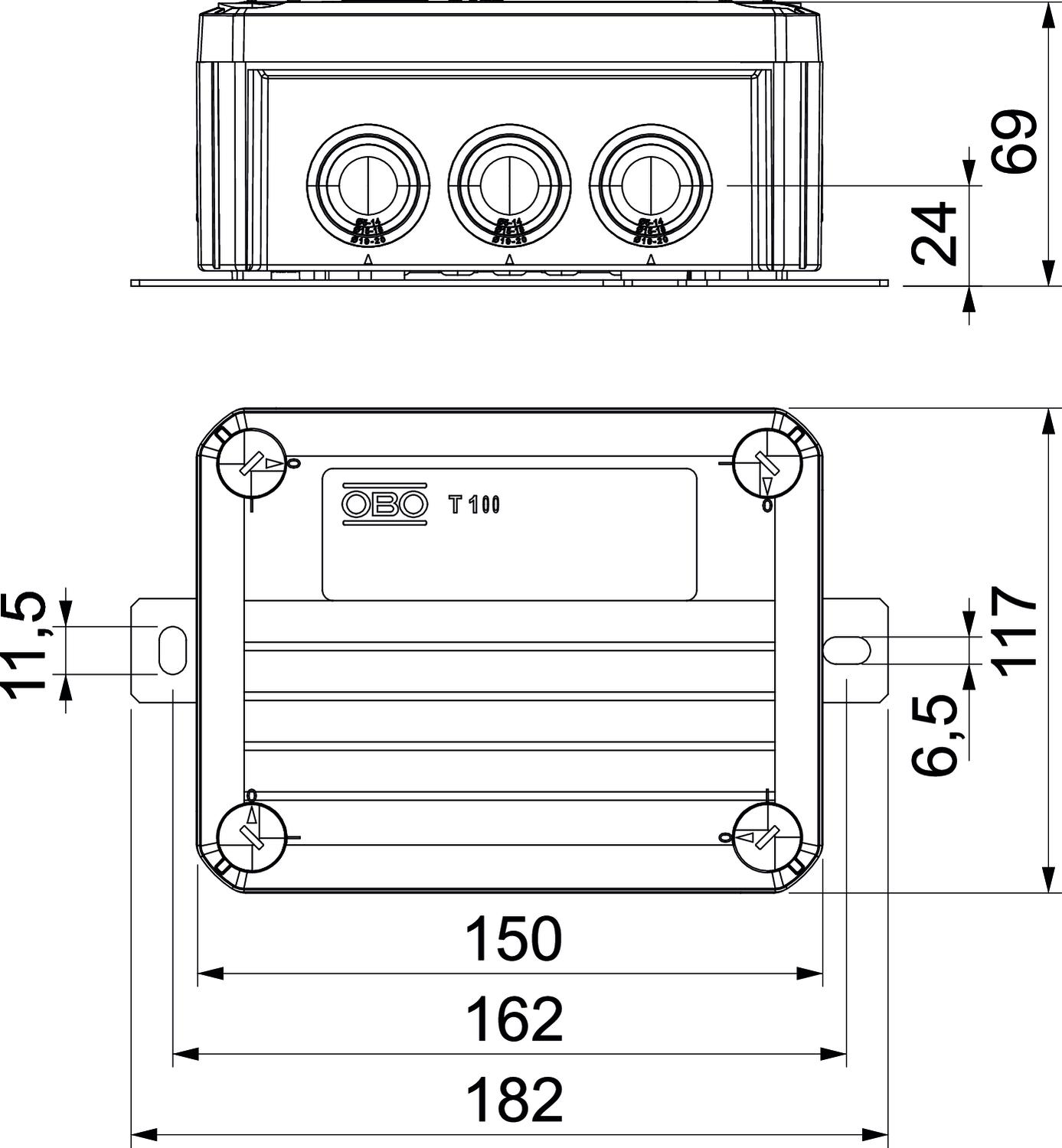

Misure

Altezza	67 mm
Dimensione B	116 mm
Dimensione H	67 mm
Dimensione L	150 mm
Dimensione L1	162 mm

Dimensione L2	182 mm
Dimensioni interne luci	136x102x57 mm
Larghezza	116 mm
Lughezza.	150 mm

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	1,759 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Pezzo

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	1,759 kg CO2e / 1 Pezzo

Tutti i tipi

Tutti i tipi

Tipo	Dimensioni interne luci	Numero di entrate cavi	Grado di protezione	Colore	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
T100ED 06A2F	136x102x57 mm	10	IP66	arancio pastello; RAL 2003	152 247 209	7205758	pz	1 pz	227,33 CHF Prezzo / 1 pz
T160ED 10A2F	176x135x67 mm	12	IP66	arancio pastello; RAL 2003	152 247 219	7205760	pz	1 pz	260,51 CHF Prezzo / 1 pz
T250ED 16A2F	225x173x86 mm	-	IP66	arancio pastello; RAL 2003	152 247 229	7205762	pz	1 pz	341,04 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Portafusibile per FireBox serie T	TE-FH 520	150 990 019	7205570	pz	1 pz	34,50 CHF Prezzo / 1 pz
Morsetto in ceramica, semplice	TK 06	157 300 601	7205702	pz	5 pz	410,64 CHF Prezzo / 100 pz
Morsetto in ceramica, doppio	TK 06-2	157 300 101	7205703	pz	5 pz	515,34 CHF Prezzo / 100 pz
Tenuta a innesto per FireBox Serie T	EDK 25 OR	-----	7205675	pz	10 pz	124,66 CHF Prezzo / 100 pz
Tenuta a innesto per FireBox Serie T	EDK 32 OR	-----	7205677	pz	10 pz	168,74 CHF Prezzo / 100 pz
Etichetta di contrassegno per cablaggio	KS-E DE	127 099 649	7205423	pz	10 pz	5,65 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Piastra di montaggio per FireBox serie T, lato anteriore	MP-T6-F	127 029 149	7205790	pz	1 pz	30,98 CHF Prezzo / 1 pz
Piastra di montaggio per FireBox serie T, lato posteriore	MP-T6-B	127 029 159	7205792	pz	1 pz	26,04 CHF Prezzo / 1 pz
