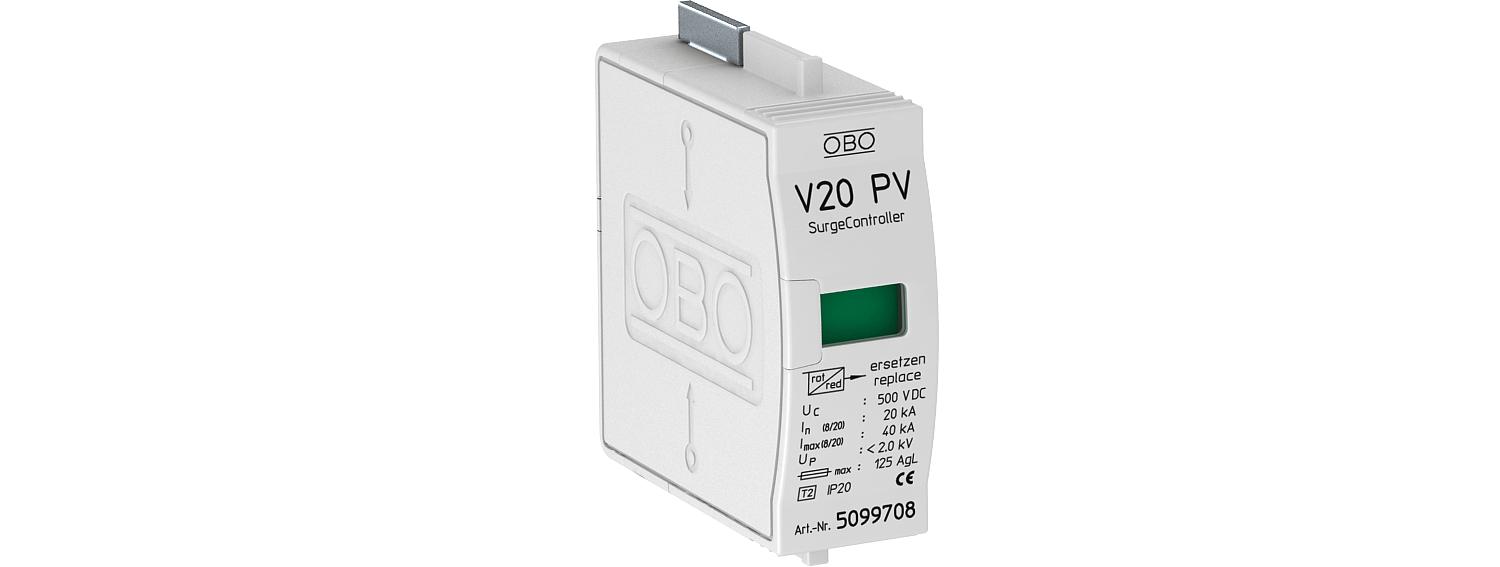

Elemento di protezione FV - limitatore di sovratensione del tipo 2
N. art. 5099708 | EAN 4012195708933 | ELDAS-No. 808 411 159
- Descrizione del prodotto
-
Descrizione del prodottoElemento di protezione SurgeController - Limitatore di sovratensione tipo 2 per impianti fotovoltaici
• Equipotenzializzazione per la protezione da sovratensioni secondo VDE 0100-443 (IEC 60364-4-44)
• Capacità di scarica corrente fino a 40 kA (8/20) per polo
• Livello di protezione DC basso: < 2,0 KV per polo (collegamento Y: 4,0 kV e Uoc max = 1000 V DC)
• Deviatore, innestabile con unità di separazione termodinamica e indicatore ottico di funzionamento
• Limitatore-varistore all'ossido di zinco incapsulato per l'utilizzo in cassette di distribuzione
• Elevata conducibilità elettrica con lunga durata
Utilizzo: Impianti fotovoltaici senza o con parafulmine isolato separato
-
- Dati tecnici
-
Dati tecnici
Classe di prova tipo 2 sì Conformità ROHS sì Corrente nominale di dispersione (8/20 µs) 20 kA Corrente nominale di scarica massima (8/20 μs) 40 kA Dimensionee 500V DC Forma della rete TN Forma della rete altro no Forma della rete DC sì Forma della rete IT no Forma della rete TN sì Forma della rete TN-C sì Forma della rete TN-C-S sì Forma della rete TN-S sì Forma della rete TT sì Fusibile integrato no Grado di protezione IP20 LPZ 1→2 Massima potenza fusibile 125 A Protezione massima da sovracorrente in rete 125 Range di temperatura di esercizio max 80 °C Range di temperatura di esercizio min. -40 °C Segnalazione a distanza no Segnalazione sull'apparecchio ottico Serie di prodotti PV-ÜSS SPD secondo EN 61643-11 Tipo 2 SPD secondo IEC 61643-1 classe II Temperatura d'esercizio max 80 °C Temperatura d'esercizio min. -40 °C Tempo di reazione <25 ns Tensione massima continua AC 440 V Tensione massima continua DC 500 V Tensione nominale AC (50 / 60 Hz) 400 V Tipo di montaggio su elemento di base Versione 1 polo, parte superiore FV con base Y fino a 1000V DC Versione dei poli 1 Possibilità di collegamento
Sezione rigida del conduttore (cavo pieno/a treccia) max 35 mm² Sezione rigida del conduttore (cavo pieno/a treccia) min. 2,5 mm² Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,1602 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit Pezzo Declared Unit Quantity 1 Impronta CO2 (GWP) dalla culla al cancello 0,1602 kg CO2e / 1 Pezzo - Tutti i tipi
