Derivazione laterale 60 FS
N. art. 6042111 | EAN 4012197337162 | ELDAS-No. 127 031 289
- Descrizione del prodotto
-

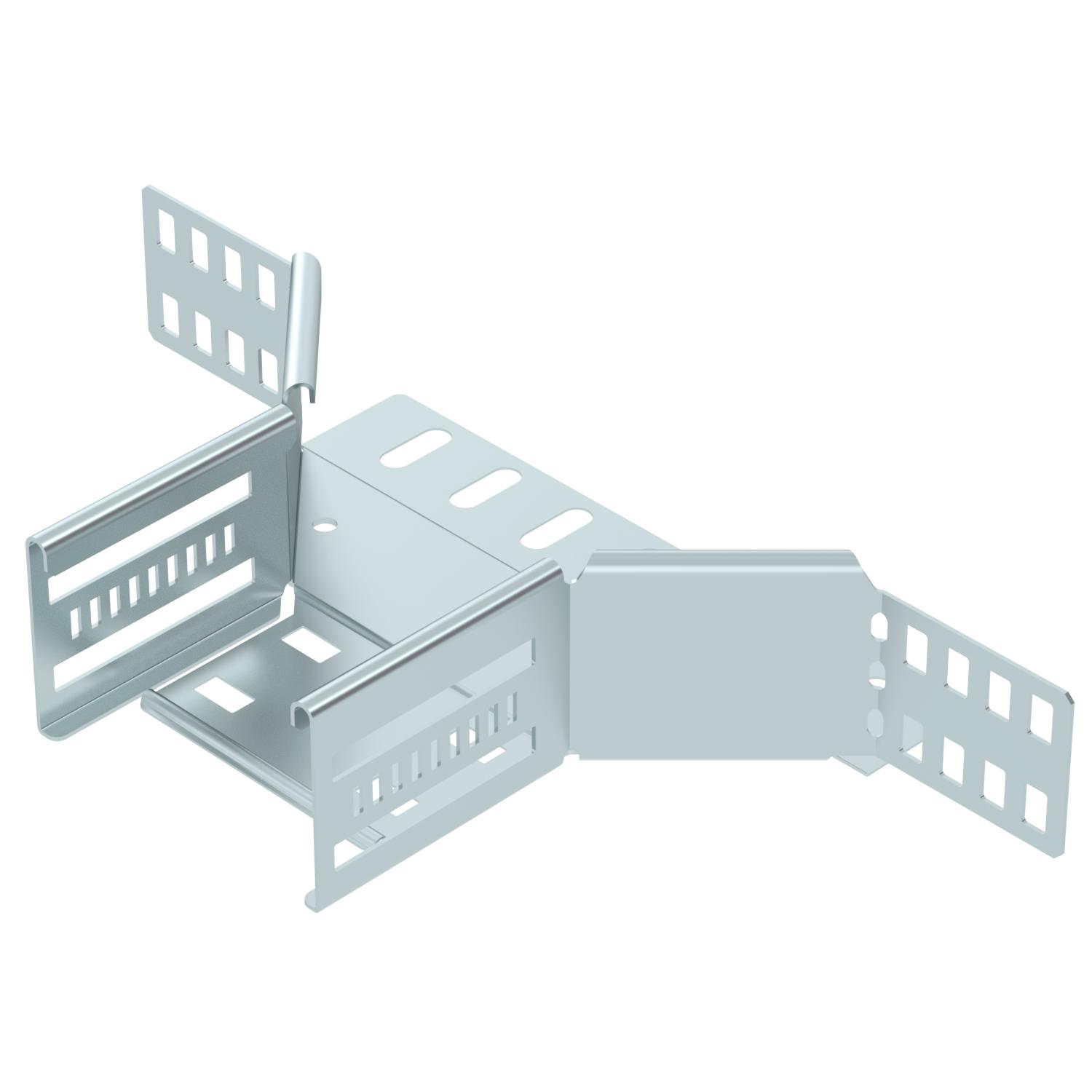

Descrizione del prodottoDerivazione laterale per realizzare una deviazione orizzontale o a croce, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 60 mm. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Possibilità di impiego in ambiente interno. Il materiale di fissaggio deve essere ordinato separatamente.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Colore zinco Dimensionee 60x100 Foratura NATO no Larghezza in uscita 100 mm Mantenimento funzionale sì Materiale Acciaio Quantità viti raccomandata 10 St. Range di temperatura di esercizio max 120 °C Range di temperatura di esercizio min. -20 °C Spessore lamiera 0,8 mm Spessore longherone 1,25 mm Spessore materiale piastra 0,8 mm Superficie zincato in continuo Tipo di giunto sistema portacavi avvitato/fissato Versione a grande portata no Versione connettore connettore integrato Misure

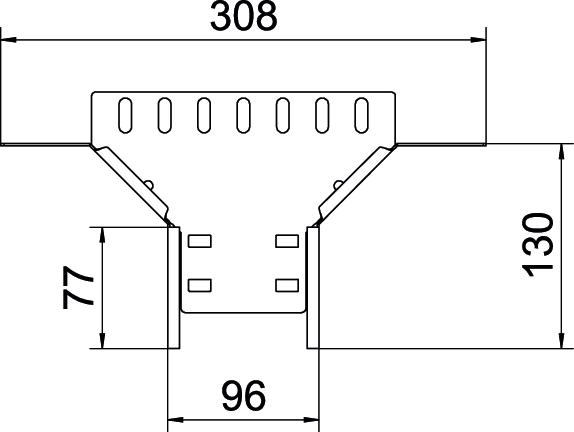

Altezza 60 mm Dimensione B 100 mm Larghezza 100 mm Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 1,2281 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Pezzo Declared Unit Quantity (LCA) 1 Impronta CO2 (GWP) dalla culla al cancello 1,2281 kg CO2e / 1 Pezzo - Tutti i tipi
-
Tutti i tipi
-
Accessori del sistema
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.

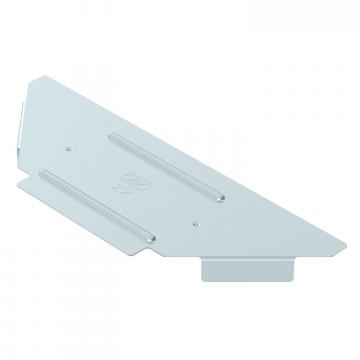

Coperchio per derivazione laterale FS
RAAD 100 FS 127 034 599 6042401 1 pz 53,63 CHF Prezzo / 1 pz Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Morsetto doppio, montaggio accessori A2
DOP A2 6035998 10 pz 75,10 CHF Prezzo / 100 pz - Download
-
