Nota: Questo articolo è un articolo fuori produzione.
Puoi trovare l’articolo successivo qui: 7007333 / Curva verticale 90°, in salita 110 FS

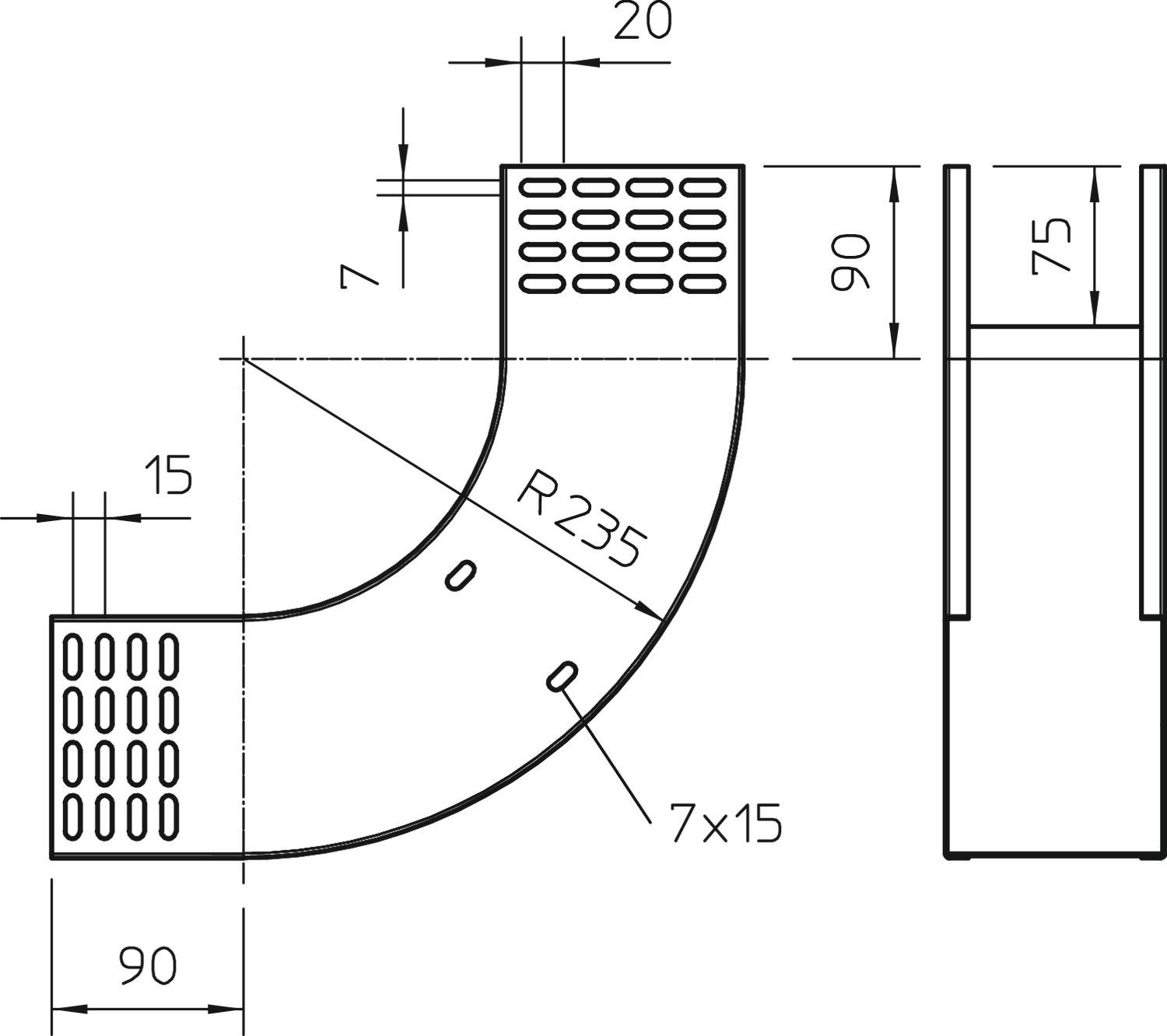

Curva verticale 90°, in salita 110 FS
N. art. 7007330 | EAN 4012195711780
- Descrizione del prodotto
-
Descrizione del prodottoCurva verticale 90° in salita per tutti i tipi di passerelle con bordo di 110 mm.
La curva verticale viene inserita attraverso l'estremità della passerella portacavi e fissata.
I materiali di fissaggio devono essere ordinati separatamente.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Altezza 4 in Altezza 110 mm Colore zinco Deviazione di direzione verticale in salita Dimensione B 550 mm Dimensionee 110x550 Foratura laterale no Foratura NATO no Foro di montaggio nel pavimento no Larghezza 22 in Larghezza 550 mm Mantenimento funzionale no Materiale Acciaio Piegatura (angolo) 90° Spessore lamiera 1 mm Superficie zincato in continuo Tipo di giunto sistema portacavi avvitato Versione a grande portata no Versione connettore senza connettore - Tutti i tipi
-
Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Vite a testa tonda con dado flangiato, F
FRSB 6x12 F 127 090 009 6406122 100 pz 36,11 CHF Prezzo / 100 pz - Download
-
