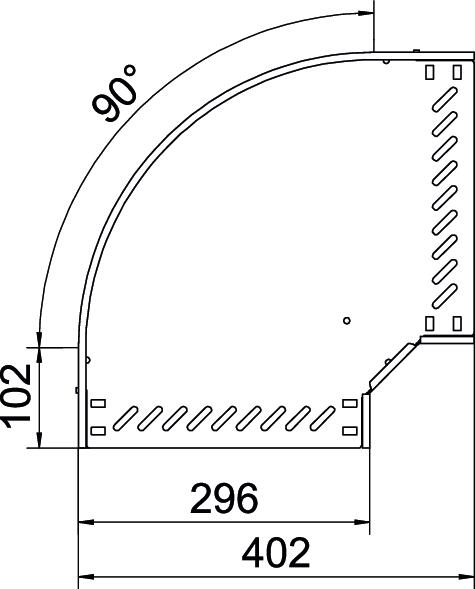

Curva di 90° 35 FS
N. art. 6036504 | EAN 4012197343071 | ELDAS-No. 127 032 349
- Descrizione del prodotto
-

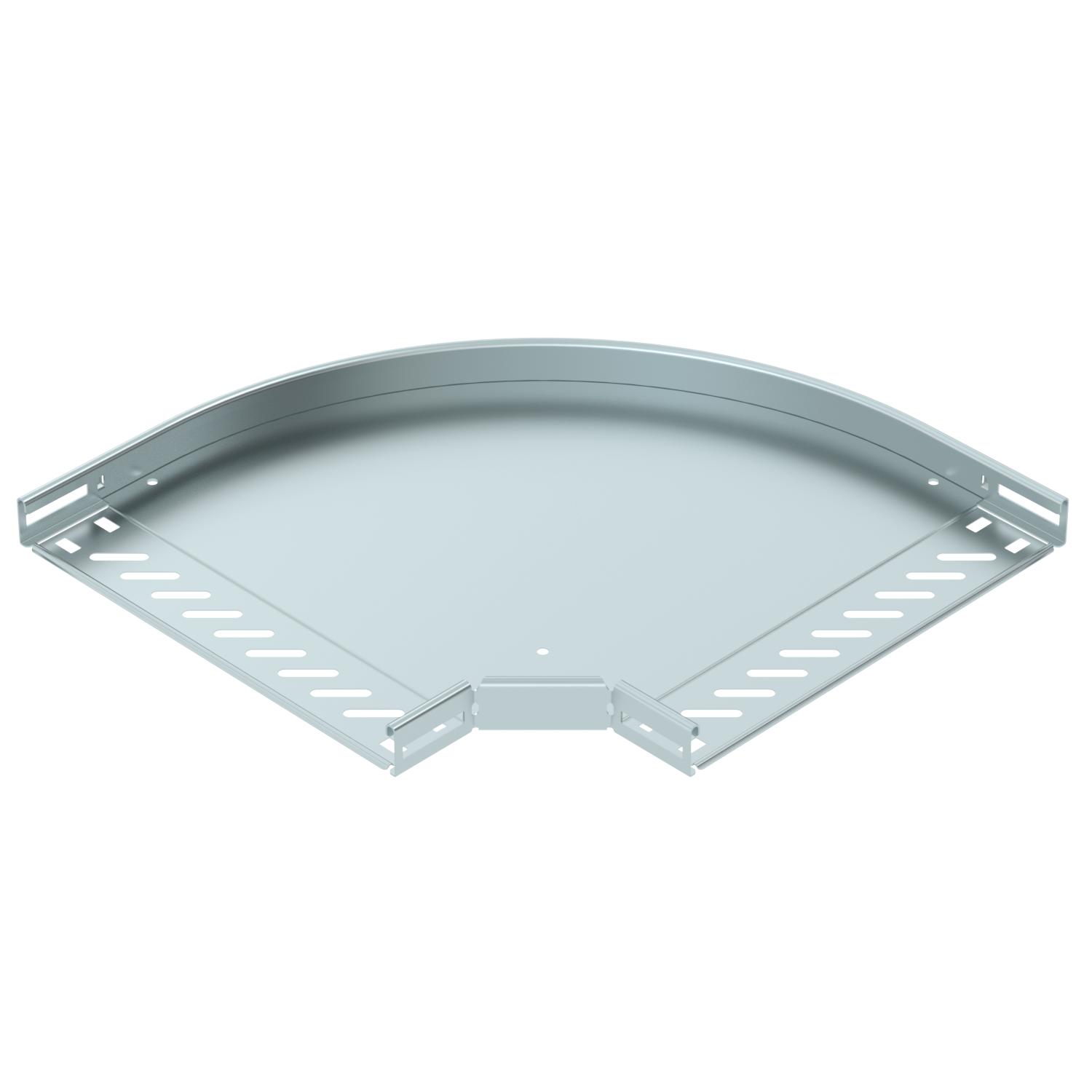

Descrizione del prodottoCurva di 90° per realizzare una deviazione orizzontale, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 35 mm. Connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Possibilità di impiego in ambiente interno. Il materiale di fissaggio deve essere ordinato separatamente.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Colore zinco Con parte superiore no Deviazione di direzione orizzontale Dimensionee 35x300 Foratura laterale sì Foratura NATO no Forma costruttiva Curva rigida Foro di montaggio nel pavimento sì Mantenimento funzionale no Materiale Acciaio Piegatura (angolo) 90° Quantità viti raccomandata 10 St. Range di temperatura di esercizio max 120 °C Range di temperatura di esercizio min. -20 °C Spessore lamiera 0,8 mm Spessore longherone 1,25 mm Spessore materiale piastra 0,8 mm Superficie zincato in continuo Tipo di giunto sistema portacavi avvitato Versione a grande portata no Versione connettore connettore integrato Misure
Altezza 35 mm Dimensione B 300 mm Larghezza 300 mm Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 3,9743 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Pezzo Declared Unit Quantity (LCA) 1 Impronta CO2 (GWP) dalla culla al cancello 3,9743 kg CO2e / 1 Pezzo - Tutti i tipi
-
Tutti i tipi
-
Accessori del sistema
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Coperchio per curva di 90° FS
RBD 90 300 FS 127 035 139 6036906 1 pz 83,76 CHF Prezzo / 1 pz - Download
-
Scheda tecnica RB 90 330 FS / 6036504 , 0.18MB , pdfDichiarazione di conformità UE RB 90 330 FS / 6036504 , 0.10MB , pdfDichiarazione di conformità UK RB 90 330 FS / 6036504 , 0.09MB , pdfREACH Dichiarazione di conformità RB 90 330 FS / 6036504 , 0.12MB , pdfRoHS Dichiarazione di conformità RB 90 330 FS / 6036504 , 0.13MB , pdfIstruzioni di montaggio Latchable Magic cable tray systems , 12.24MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdfIstruzioni di montaggio Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdf
