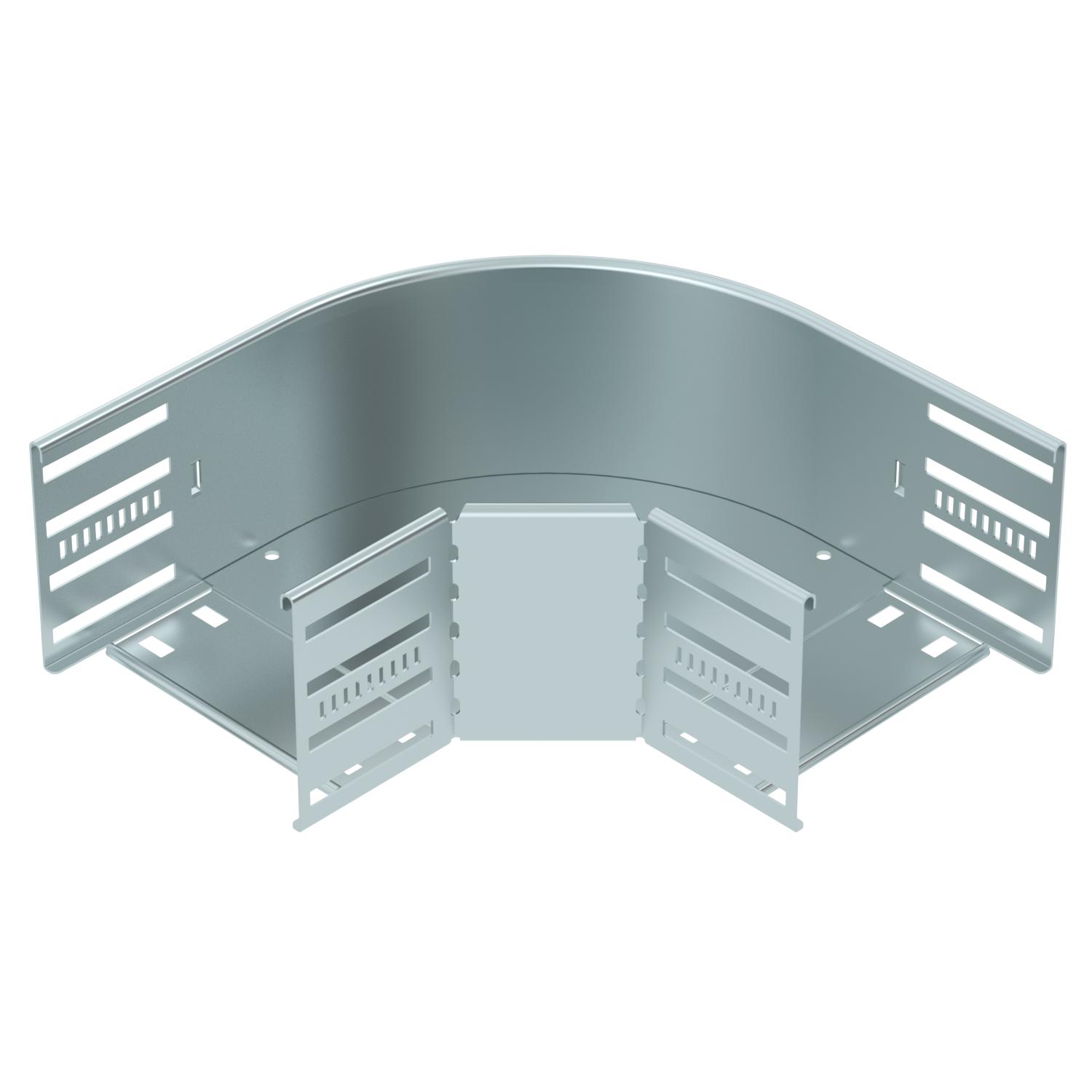

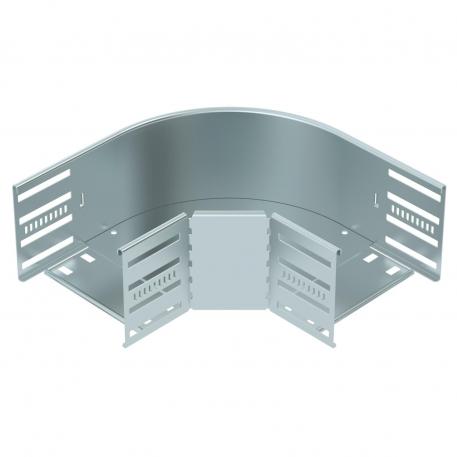

Curva di 90° 110 FS
N. art. 6036802 | EAN 4012197343590 | ELDAS-No. 127 032 139
- Descrizione del prodotto
-
Descrizione del prodottoCurva di 90° per realizzare una deviazione orizzontale, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 110 mm. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Possibilità di impiego in ambiente interno. Il materiale di fissaggio deve essere ordinato separatamente.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Colore zinco Con parte superiore no Deviazione di direzione orizzontale Dimensionee 110x150 Foratura laterale sì Foratura NATO no Forma costruttiva Curva rigida Foro di montaggio nel pavimento sì Mantenimento funzionale no Materiale Acciaio Piegatura (angolo) 90° Quantità viti raccomandata 18 St. Range di temperatura di esercizio max 120 °C Range di temperatura di esercizio min. -20 °C Spessore lamiera 0,8 mm Spessore longherone 1,25 mm Spessore materiale piastra 0,8 mm Superficie zincato in continuo Tipo di giunto sistema portacavi avvitato/fissato Versione a grande portata no Versione connettore connettore integrato Misure

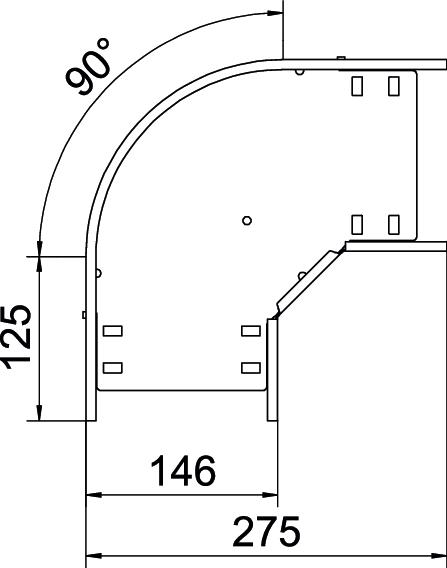

Altezza 110 mm Dimensione B 150 mm Dimensione R 50 mm Larghezza 150 mm Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 3,5867 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Pezzo Declared Unit Quantity (LCA) 1 Impronta CO2 (GWP) dalla culla al cancello 3,5867 kg CO2e / 1 Pezzo - Tutti i tipi
-
Tutti i tipi
-
Accessori del sistema
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.

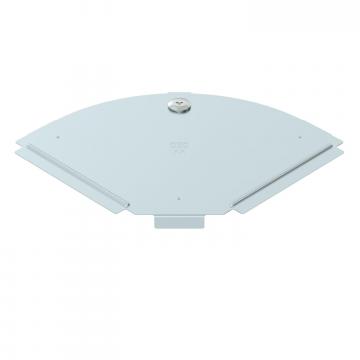

Coperchio per curva di 90° FS
RBD 90 150 FS 127 035 059 6036902 1 pz 70,23 CHF Prezzo / 1 pz Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Morsetto doppio, montaggio accessori A2
DOP A2 6035998 10 pz 75,10 CHF Prezzo / 100 pz - Download
-
Scheda tecnica RB 90 115 FS / 6036802 , 0.19MB , pdfDichiarazione di conformità UE RB 90 115 FS / 6036802 , 0.10MB , pdfDichiarazione di conformità UK RB 90 115 FS / 6036802 , 0.09MB , pdfREACH Dichiarazione di conformità RB 90 115 FS / 6036802 , 0.12MB , pdfRoHS Dichiarazione di conformità RB 90 115 FS / 6036802 , 0.13MB , pdfIstruzioni di montaggio Latchable Magic cable tray systems , 12.24MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdfIstruzioni di montaggio Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdf
