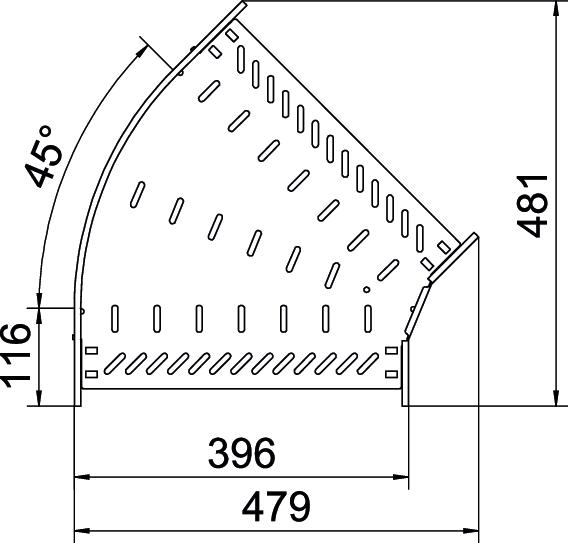

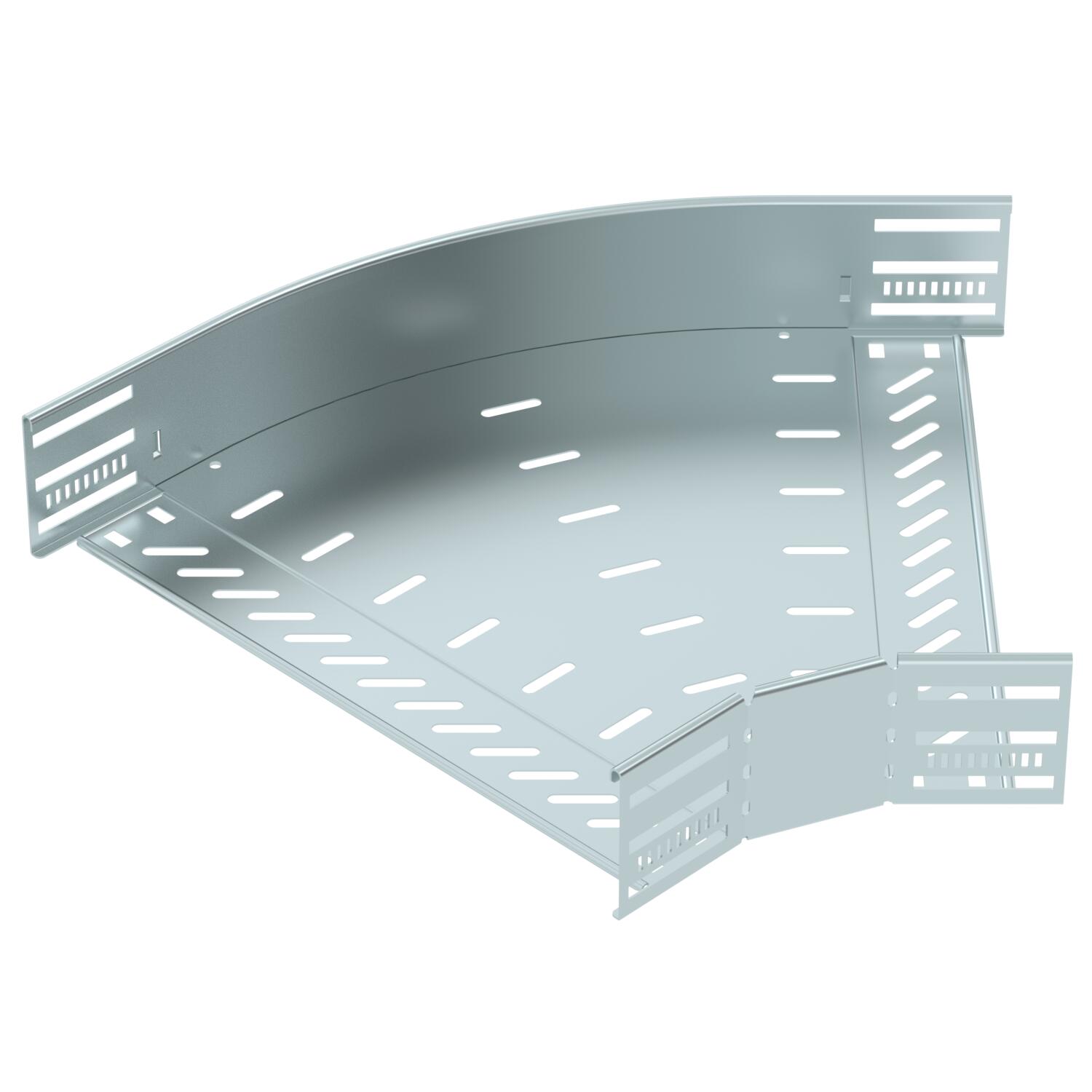

Curva di 45° 85 FS
N. art. 6036206 | EAN 4012197345464 | ELDAS-No. 127 032 049
- Descrizione del prodotto
-
Descrizione del prodottoCurva di 45° per realizzare una deviazione orizzontale, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 85 mm. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Possibilità di impiego in ambiente interno. Il materiale di fissaggio deve essere ordinato separatamente.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Colore zinco Con parte superiore no Deviazione di direzione orizzontale Dimensionee 85x400 Foratura laterale sì Foratura NATO no Forma costruttiva Curva rigida Foro di montaggio nel pavimento sì Mantenimento funzionale no Materiale Acciaio Piegatura (angolo) 45° Quantità viti raccomandata 18 St. Range di temperatura di esercizio max 120 °C Range di temperatura di esercizio min. -20 °C Spessore lamiera 1 mm Spessore longherone 1,25 mm Spessore materiale piastra 1 mm Superficie zincato in continuo Tipo di giunto sistema portacavi avvitato/fissato Versione a grande portata no Versione connettore connettore integrato Misure
Altezza 85 mm Dimensione B 400 mm Larghezza 400 mm Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 5,646 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Pezzo Declared Unit Quantity (LCA) 1 Impronta CO2 (GWP) dalla culla al cancello 5,646 kg CO2e / 1 Pezzo - Tutti i tipi
-
Tutti i tipi
-
Accessori del sistema
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Coperchio per curva di 45° FS
RBD 45 400 FS 127 034 939 6036408 1 pz 104,92 CHF Prezzo / 1 pz Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Morsetto doppio, montaggio accessori A2
DOP A2 6035998 10 pz 75,10 CHF Prezzo / 100 pz - Download
-
