Curva ad angolazione regolabile 85 FT
N. art. 6037228 | EAN 4012197341923 | ELDAS-No. 127 033 259
- Descrizione del prodotto
-

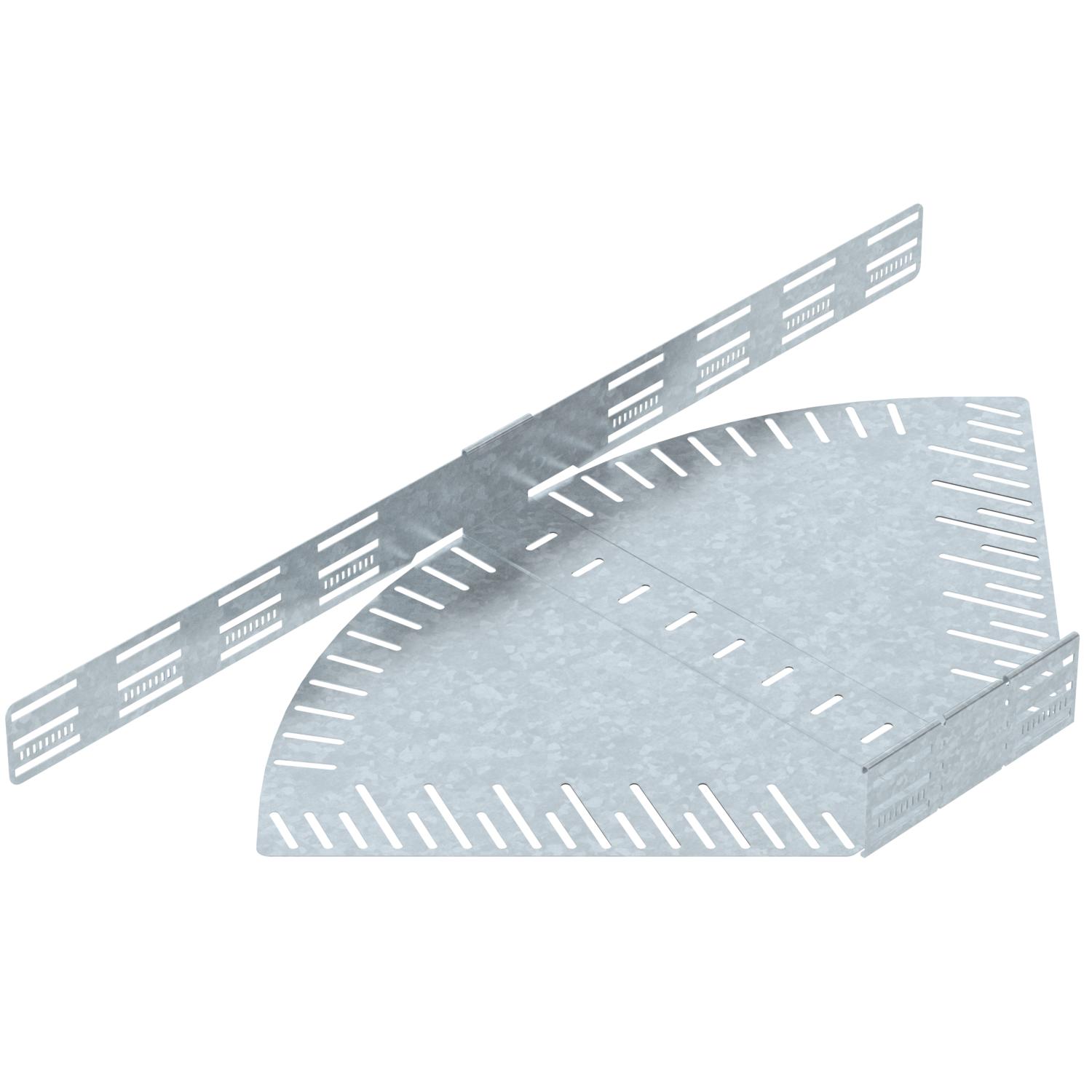

Descrizione del prodottoCurva ad angolazione regolabile per realizzare una deviazione orizzontale, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 85 mm. Angolo regolabile 0 - 90°. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Utilizzabile in ambienti interni ed esterni. Il materiale di fissaggio deve essere ordinato separatamente.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Colore zinco Con parte superiore no Deviazione di direzione orizzontale Dimensionee 85x500 Foratura laterale sì Foratura NATO no Forma costruttiva Curva snodata_completa Foro di montaggio nel pavimento sì Mantenimento funzionale no Materiale Acciaio Piegatura (angolo) regolabile Quantità viti raccomandata 20 St. Range di temperatura di esercizio max 120 °C Range di temperatura di esercizio min. -20 °C Spessore lamiera 1,25 mm Spessore longherone 1,25 mm Spessore materiale piastra 1,25 mm Superficie zincato a caldo per immersione Tipo di giunto sistema portacavi avvitato/fissato Versione a grande portata no Versione connettore connettore integrato Misure

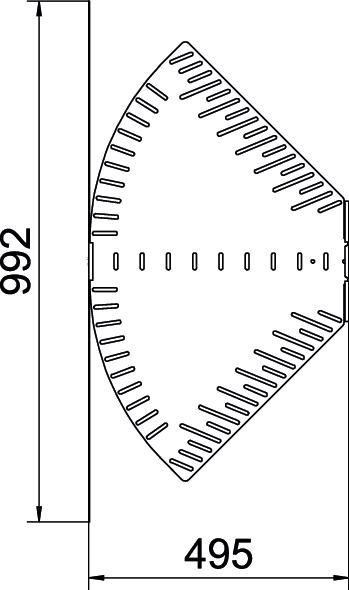

Altezza 85 mm Dimensione B 500 mm Dimensione L 992 mm Larghezza 500 mm Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 13,3556 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Pezzo Declared Unit Quantity (LCA) 1 Impronta CO2 (GWP) dalla culla al cancello 13,3556 kg CO2e / 1 Pezzo - Tutti i tipi
-
Tutti i tipi
-
Accessori del sistema
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Coperchio per curva ad angolazione regolabile DD
RBD W 500 DD 127 035 469 6037550 1 pz 237,13 CHF Prezzo / 1 pz Accessori di montaggio
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Morsetto doppio, montaggio accessori A2
DOP A2 ----- 6035998 10 pz 75,10 CHF Prezzo / 100 pz
Vite a testa tonda con dado flangiato, F
FRSB 6x12 F 127 090 009 6406122 100 pz 36,78 CHF Prezzo / 100 pz - Download
-
Scheda tecnica RB W 850 FT / 6037228 , 0.20MB , pdfDichiarazione di conformità UE RB W 850 FT / 6037228 , 0.11MB , pdfDichiarazione di conformità UK RB W 850 FT / 6037228 , 0.09MB , pdfREACH Dichiarazione di conformità RB W 850 FT / 6037228 , 0.12MB , pdfRoHS Dichiarazione di conformità RB W 850 FT / 6037228 , 0.13MB , pdfIstruzioni di montaggio Latchable Magic cable tray systems , 12.24MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdfIstruzioni di montaggio Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdf
