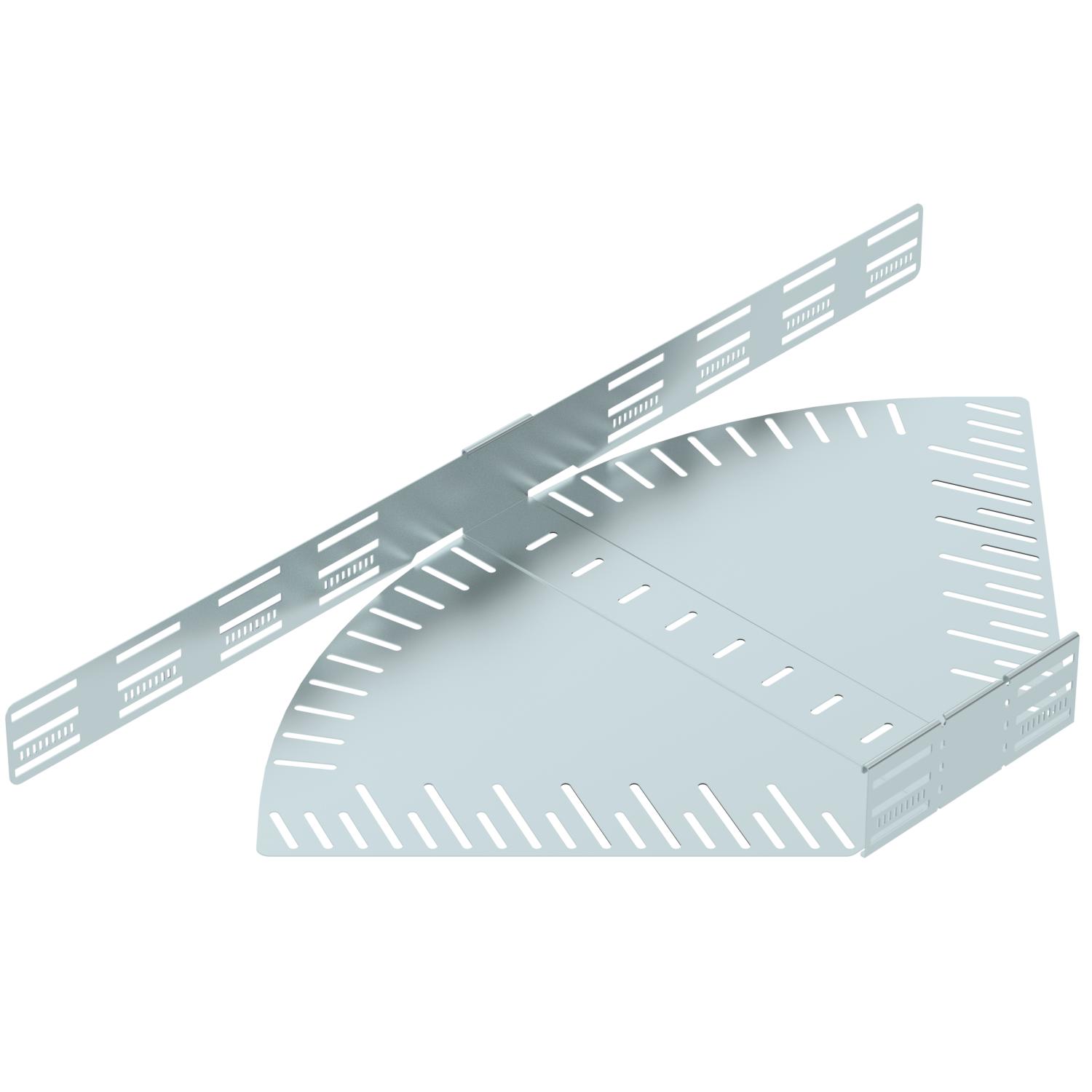

Curva ad angolazione regolabile 85 FS
N. art. 6037208 | EAN 4012197340957 | ELDAS-No. 127 033 249
- Descrizione del prodotto
-
Descrizione del prodottoCurva ad angolazione regolabile per realizzare una deviazione orizzontale, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 85 mm. Angolo regolabile 0 - 90°. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Possibilità di impiego in ambiente interno. Il materiale di fissaggio deve essere ordinato separatamente.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Colore zinco Con parte superiore no Conformità ROHS sì Deviazione di direzione orizzontale Dimensionee 85x500 Foratura laterale sì Foratura NATO no Forma costruttiva Curva snodata_completa Foro di montaggio nel pavimento sì Mantenimento funzionale no Materiale Acciaio Piegatura (angolo) regolabile Quantità viti raccomandata 20 St. Range di temperatura di esercizio max 120 °C Range di temperatura di esercizio min. -20 °C Serie di prodotti Serie MKSM, Serie MKS, Serie SKSM, Serie SKS Spessore lamiera 1,25 mm Spessore longherone 1,25 mm Spessore materiale piastra 1,25 mm Superficie zincato in continuo Tipo di giunto sistema portacavi avvitato/fissato Versione a grande portata no Versione connettore connettore integrato Misure

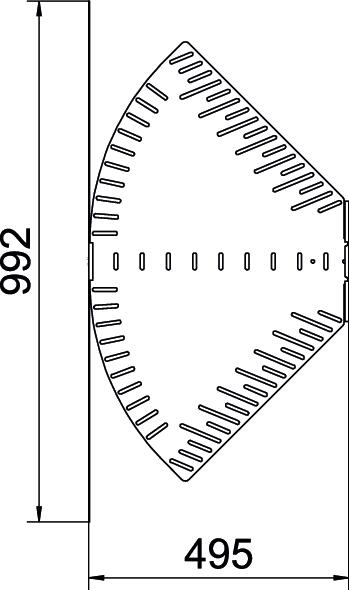

Altezza 85 mm Dimensione B 500 mm Dimensione L 992 mm Larghezza 500 mm Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 14,8357 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit Pezzo Declared Unit Quantity 1 Impronta CO2 (GWP) dalla culla al cancello 14,8357 kg CO2e / 1 Pezzo - Tutti i tipi
-
Tutti i tipi
-
Accessori del sistema
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.

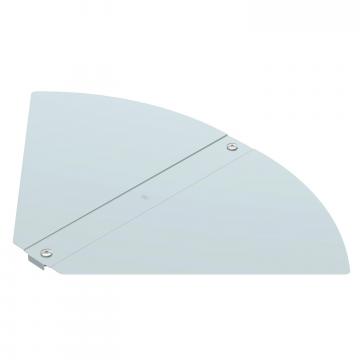

Coperchio per curva ad angolazione regolabile FS
RBD W 500 FS 127 035 479 6037510 1 pz 165,35 CHF Prezzo / 1 pz Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Morsetto doppio, montaggio accessori A2
DOP A2 6035998 10 pz 75,10 CHF Prezzo / 100 pz - Download
-
Scheda tecnica RB W 850 FS / 6037208 , 0.23MB , pdfDichiarazione di conformità UE RB W 850 FS / 6037208 , 0.11MB , pdfDichiarazione di conformità UK RB W 850 FS / 6037208 , 0.09MB , pdfREACH Dichiarazione di conformità RB W 850 FS / 6037208 , 0.12MB , pdfRoHS Dichiarazione di conformità RB W 850 FS / 6037208 , 0.13MB , pdfIstruzioni di montaggio Rastbare Kabelrinnensysteme Magic , 12.16MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdfIstruzioni di montaggio Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdf
