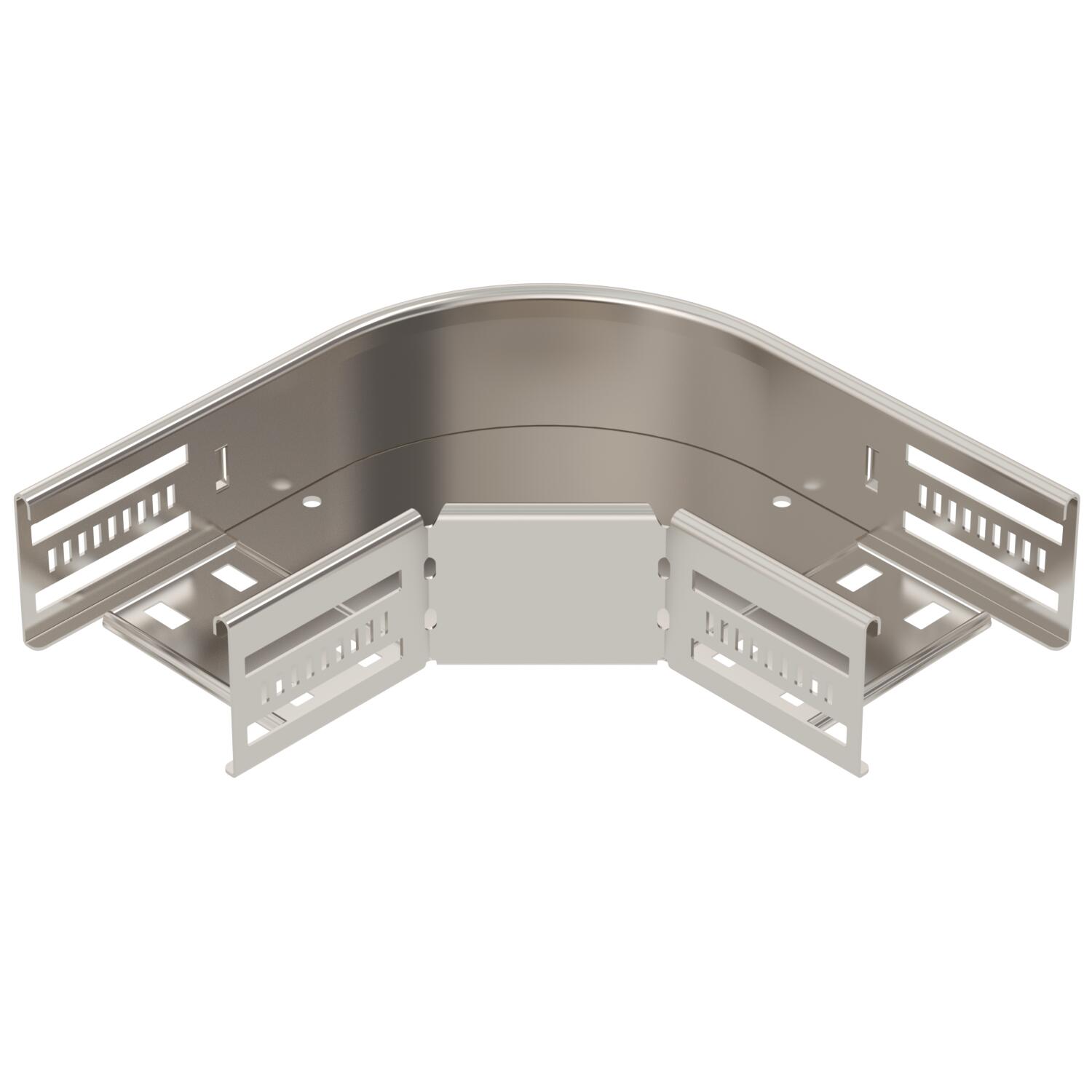

Curva 90° 60 A4
N. art. 6036650 | EAN 4012197343774 | ELDAS-No. 127 032 379
- Descrizione del prodotto
-
Descrizione del prodottoCurva di 90° per realizzare una deviazione orizzontale, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 60 mm. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Utilizzabile in ambienti interni ed esterni. Il materiale di fissaggio deve essere ordinato separatamente.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Colore acciaio inox Con parte superiore no Deviazione di direzione orizzontale Dimensionee 60x100 Foratura laterale sì Foratura NATO no Forma costruttiva Curva rigida Foro di montaggio nel pavimento sì Mantenimento funzionale sì Materiale Acciaio INOX 1.4571 Piegatura (angolo) 90° Quantità viti raccomandata 10 St. Range di temperatura di esercizio max 120 °C Range di temperatura di esercizio min. -20 °C Spessore lamiera 0,8 mm Spessore longherone 1,25 mm Spessore materiale piastra 0,8 mm Superficie non trattato, ulteriore trattamento Tipo di giunto sistema portacavi avvitato Versione a grande portata no Versione connettore connettore integrato Misure

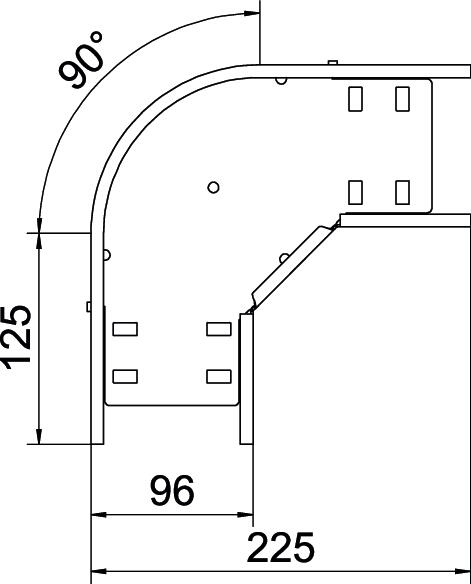

Altezza 60 mm Dimensione B 100 mm Larghezza 100 mm Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 4,7397 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Pezzo Declared Unit Quantity (LCA) 1 Impronta CO2 (GWP) dalla culla al cancello 4,7397 kg CO2e / 1 Pezzo - Tutti i tipi
-
Tutti i tipi
-
Accessori del sistema
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.

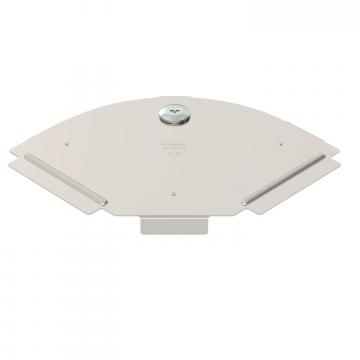

Coperchio per curva di 90° A4
RBD 90 100 A4 127 034 999 6036986 1 pz 155,39 CHF Prezzo / 1 pz Accessori di montaggio
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Vite a testa tonda con dado a rondella, A4
FRSB 6x12 A4 127 091 189 6406142 100 pz 111,81 CHF Prezzo / 100 pz - Download
-
Scheda tecnica RB 90 610 A4 / 6036650 , 0.19MB , pdfDichiarazione di conformità UE RB 90 610 A4 / 6036650 , 0.10MB , pdfDichiarazione di conformità UK RB 90 610 A4 / 6036650 , 0.09MB , pdfREACH Dichiarazione di conformità RB 90 610 A4 / 6036650 , 0.12MB , pdfRoHS Dichiarazione di conformità RB 90 610 A4 / 6036650 , 0.13MB , pdfIstruzioni di montaggio Latchable Magic cable tray systems , 12.24MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdfIstruzioni di montaggio Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdf
