Nota: Questo articolo è un articolo fuori produzione.
Puoi trovare l’articolo successivo qui: 6036234 / Curva 45° 85 FT

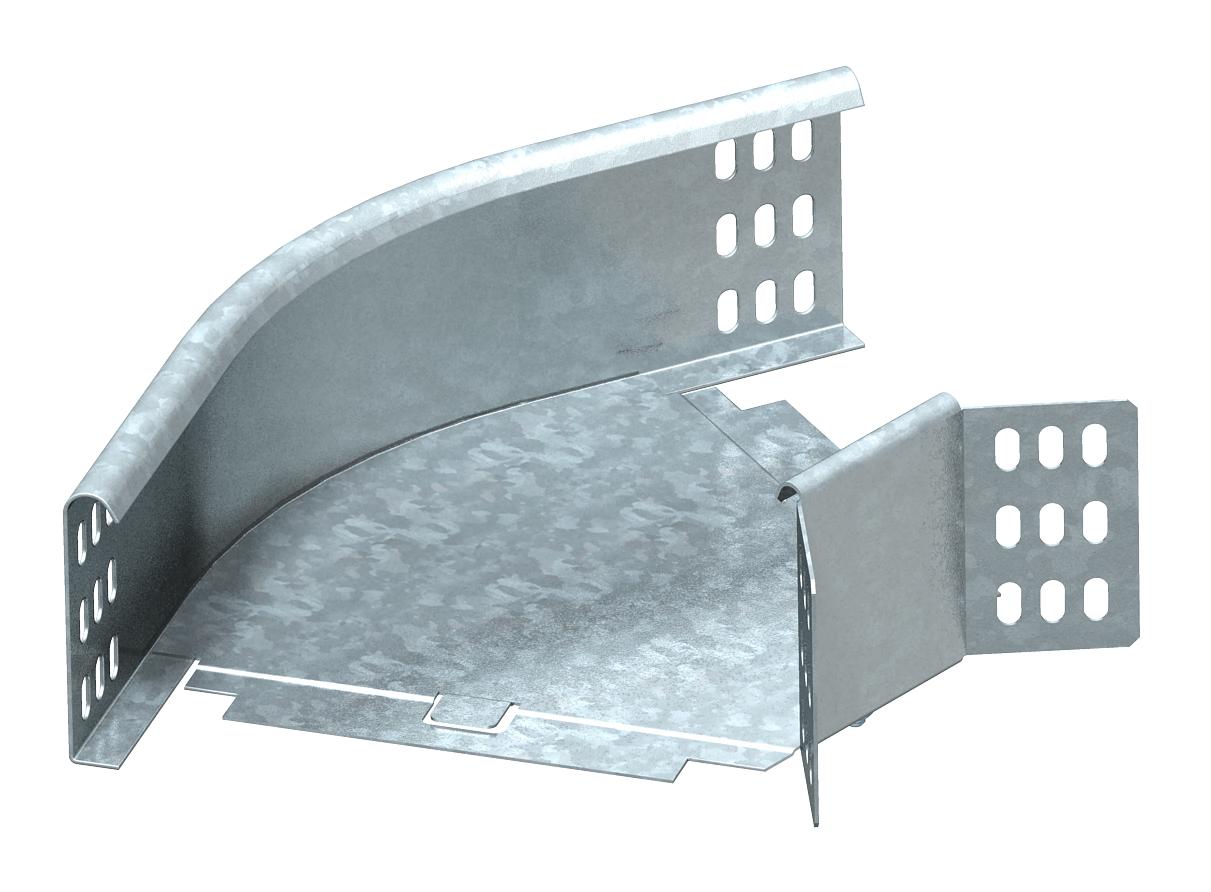

Curva 45° 85 FT
N. art. 7067313 | EAN 4012196991228
- Descrizione del prodotto
-
Descrizione del prodottoCurva 45°, orizzontale, per tutti i tipi di passerelle portacavi con altezza del bordo pari a 85 mm.
L'articolo viene fornito non montato. Il giunto angolare WKV 85 è previsto per curve di 90° e viene adattato a 45° in loco
Incluso materiale di fissaggio.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Deviazione di direzione orizzontale Dimensionee 85x300 Foratura laterale no Foratura NATO no Foro di montaggio nel pavimento no Mantenimento funzionale no Materiale Acciaio Piegatura (angolo) 45° Spessore lamiera 1 mm Superficie zincato a caldo per immersione Tipo di giunto sistema portacavi avvitato Versione a grande portata no Versione connettore Connettore fornito in dotazione Misure
Altezza 85 mm Altezza 3 in Dimensione B 300 mm Dimensione R 50 mm Larghezza 300 mm Larghezza 12 in - Tutti i tipi
- Download
-
Scheda tecnica RB 45 830 FT / 7067313 , 0.18MB , pdfDichiarazione di conformità UE RB 45 830 FT / 7067313 , 0.13MB , pdfREACH Dichiarazione di conformità RB 45 830 FT / 7067313 , 0.12MB , pdfRoHS Dichiarazione di conformità RB 45 830 FT / 7067313 , 0.12MB , pdfIstruzioni di montaggio Istruzioni di montaggio per sistemi passerelle portacavi avvitabili , 9.41MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
