Nota: Questo articolo è un articolo fuori produzione.
Puoi trovare l’articolo successivo qui: 6036002 / Curva di 45° 35 FS

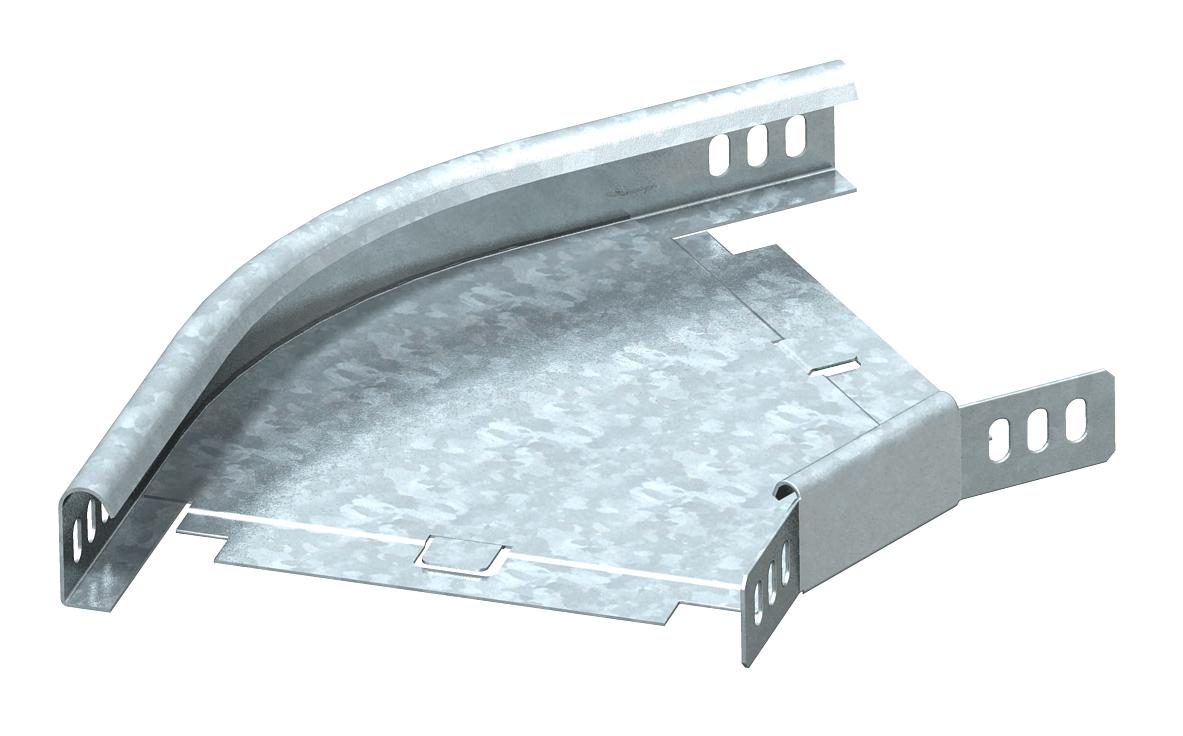

Curva 45° 35 FS
N. art. 6043712 | EAN 4012196052097
- Descrizione del prodotto
-
Descrizione del prodottoCurva 45°, orizzontale, per tutti i tipi di passerelle portacavi con altezza del bordo pari a 35 mm.
Il giunto angolare WKV 35 è previsto per curve di 90° e viene adattato a 45° in loco. L'articolo viene fornito non montato.
Incluso materiale di fissaggio.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Deviazione di direzione orizzontale Dimensionee 35x200 Foratura laterale no Foratura NATO no Foro di montaggio nel pavimento no Mantenimento funzionale no Materiale Acciaio Piegatura (angolo) 45° Range di temperatura di esercizio max 120 °C Range di temperatura di esercizio min. -20 °C Superficie zincato in continuo Tipo di giunto sistema portacavi avvitato Versione a grande portata no Versione connettore Connettore fornito in dotazione Misure

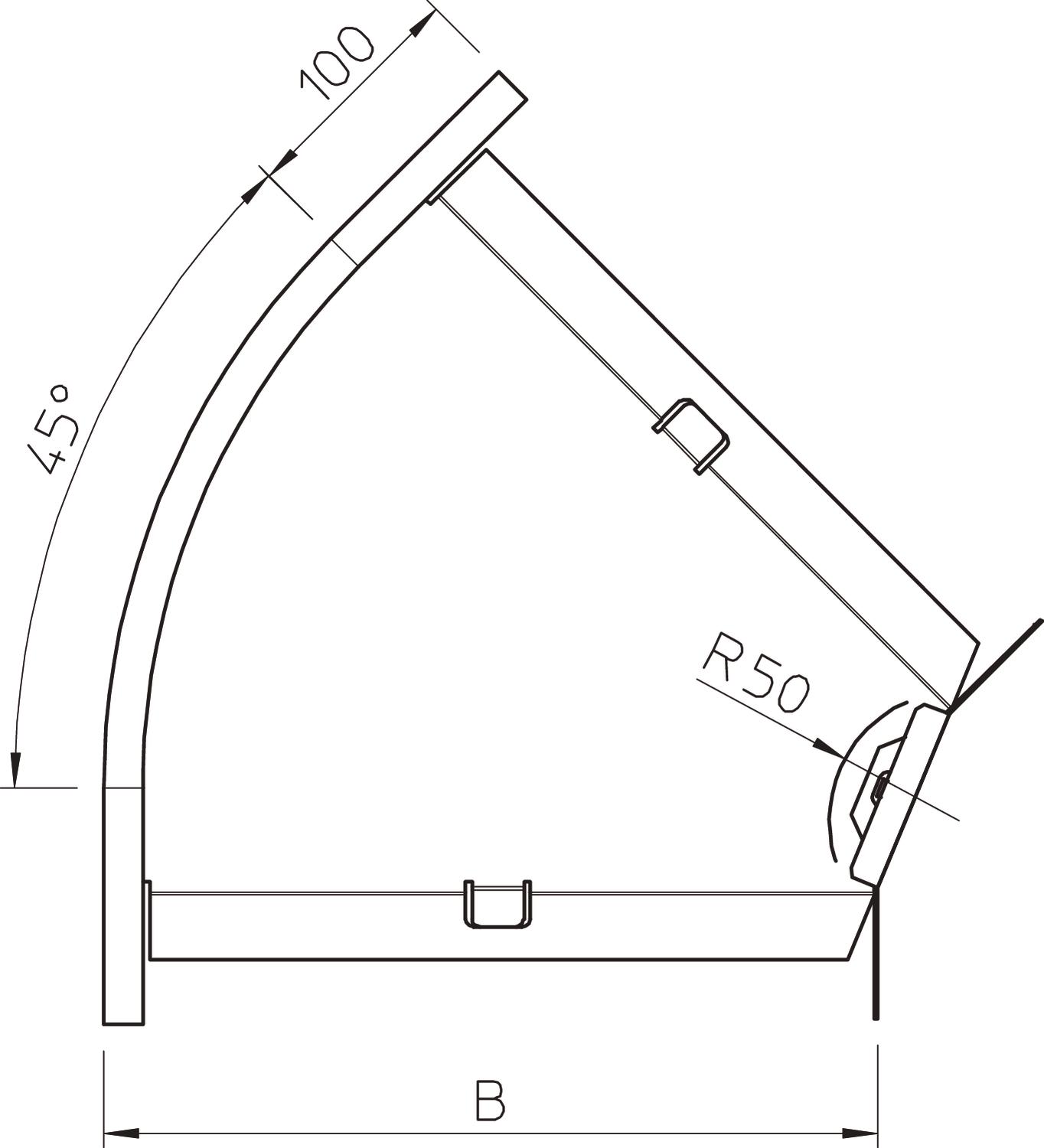

Altezza 1 in Altezza 35 mm Dimensione B 200 mm Dimensione R 50 mm Larghezza 8 in Larghezza 200 mm - Tutti i tipi
- Download
-
Scheda tecnica RB 45 320 FS / 6043712 , 0.20MB , pdfDichiarazione di conformità UE RB 45 320 FS / 6043712 , 0.13MB , pdfDichiarazione di conformità UK RB 45 320 FS / 6043712 , 0.09MB , pdfREACH Dichiarazione di conformità RB 45 320 FS / 6043712 , 0.12MB , pdfRoHS Dichiarazione di conformità RB 45 320 FS / 6043712 , 0.12MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdfIstruzioni di montaggio Istruzioni di montaggio per sistemi passerelle portacavi avvitabili , 9.41MB , pdf
