Cassetta di connessione generatore tipo 1+2 per 4 stringhe
N. art. 5088450 | EAN 4012197365189
- Descrizione del prodotto
-

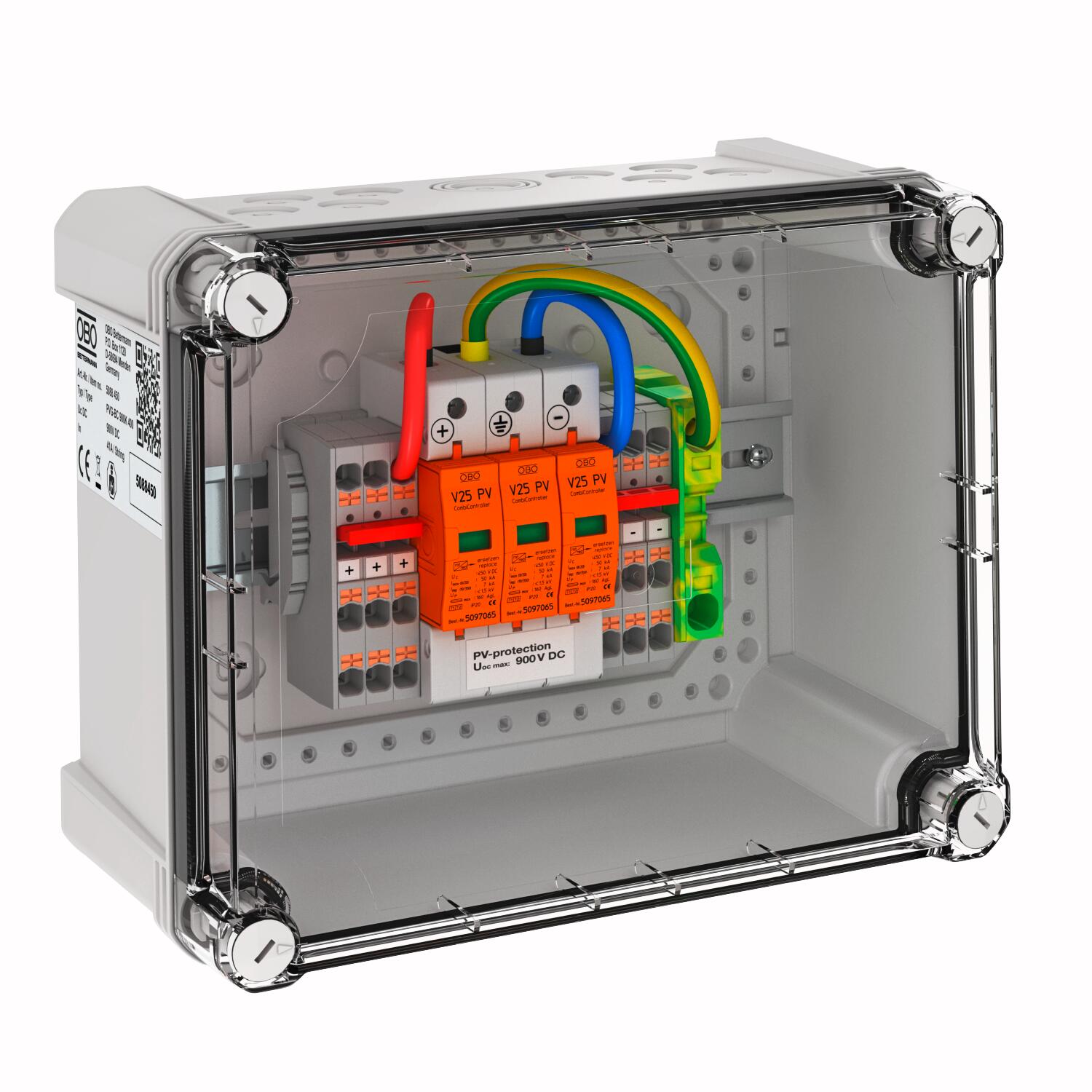

Descrizione del prodottoCassetta di connessione generatore tipo 1+2 per impianti fotovoltaici per la connessione di 4 stringhe. Per la protezione DC dell'inverter.
• Deviatore varistore, innestabile, con dispositivo di separazione in circuito Y a prova di errori a norma VDE 0100-712 (50539-12)
• Livello di protezione DC basso: < 3,0 kV (Uoc max = 900 V DC)
• 1 dispositivo di protezione, con preinstallati 8 punti di fissaggio push-in da massimo 6 mm² nell'alloggiamento, fino a 41 A DC per morsetto
• Alloggiamento in policarbonato (IP67), resistente ai raggi UV per l'impiego all'esterno, incluso set di pressacavi ed elemento di compensazione della pressione
Valutare provvedimenti supplementari in relazione al rischio di formazione della condensa a causa di vento, ghiaccio, temperatura o sole!
-
- Dati tecnici
-
Misure

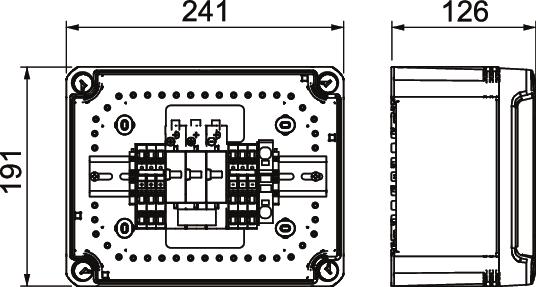

Altezza 191 mm Anschlussart Generatoranschlusskasten Push-in terminal Classe di prova tipo 1 sì Classe di prova tipo 2 sì Classe di prova tipo 3 no Colore grigio chiaro; RAL 7035 Corrente nominale di dispersione (8/20 µs) 30 kA Corrente nominale di scarica massima (8/20 μs) 50 kA Dimensionee 900V DC Dotato di sezionatore sotto carico no Entries per MPPT 4 Exits per MPPT 4 Forma della rete DC Forma della rete DC sì Forma della rete IT no Forma della rete TN no Forma della rete TN-C no Forma della rete TN-C-S no Forma della rete TN-S no Forma della rete TT no Funzione di monitoraggio no Grado di protezione IP67 Grado di protezione IK-Code IK08 Impronta CO2 (GWP) dalla culla al cancello 5,3079 kg CO2e / 1 Pezzo Impulso di corrente da fulmine (10/350 μs) 7 kA Larghezza 240 mm LPZ 0→2 Materiale cassetta PC Max Corrente di ingresso per stringa 41 A Max Corrente di uscita 41 A Max Tensione di ingresso DC 900 V Number of MPPTs 1 Numero di ingressi 4 Numero di ingressi cavi 16 Numero di ingressi stringa 4 Profondità 125 mm Protezione stringa senza Range di temperatura di esercizio max 60 °C Range di temperatura di esercizio min. -25 °C Segnalazione a distanza no Segnalazione sull'apparecchio ottico Sezione del conduttore flessibile (a filo sottile) max 10 AWG Sezione del conduttore flessibile (a filo sottile) max 6 mm² Sezione del conduttore flessibile (a filo sottile) min. 21 AWG Sezione del conduttore flessibile (a filo sottile) min. 0,5 mm² Sezione rigida del conduttore (cavo pieno/a treccia) max 8 AWG Sezione rigida del conduttore (cavo pieno/a treccia) max 10 mm² Sezione rigida del conduttore (cavo pieno/a treccia) min. 21 AWG Sezione rigida del conduttore (cavo pieno/a treccia) min. 0,5 mm² SPD secondo EN 61643-11 Tipo 1+2 SPD secondo IEC 61643-1 classe II Temperatura d'esercizio max 60 °C Temperatura d'esercizio min. -25 °C Tempo di reazione <25 ns Tensione massima continua DC 900 V Tipo di entrata cavi Collegamento a vite Tipo di montaggio premontato nella cassetta Versione Per 1 MPPT e con morsetto push-in - Tutti i tipi
- Download
-
Scheda tecnica PVG-BC 900K 400 / 5088450 , 0.26MB , pdfCatalogo Surge protection , 28.42MB , pdfDichiarazione di conformità UE PVG-BC 900K 400 / 5088450 , 0.11MB , pdfREACH Dichiarazione di conformità PVG-BC 900K 400 / 5088450 , 0.28MB , pdfRoHS Dichiarazione di conformità PVG-BC 900K 400 / 5088450 , 0.28MB , pdfGuida alla scelta Guida alla scelta dei limitatori di sovratensione , 2.00MB , pdfGuida alla scelta Surge protection for photovoltaic systems , 1.31MB , pdfIstruzioni di montaggio PVG BC 900K C1000 400 , 5.26MB , pdf
