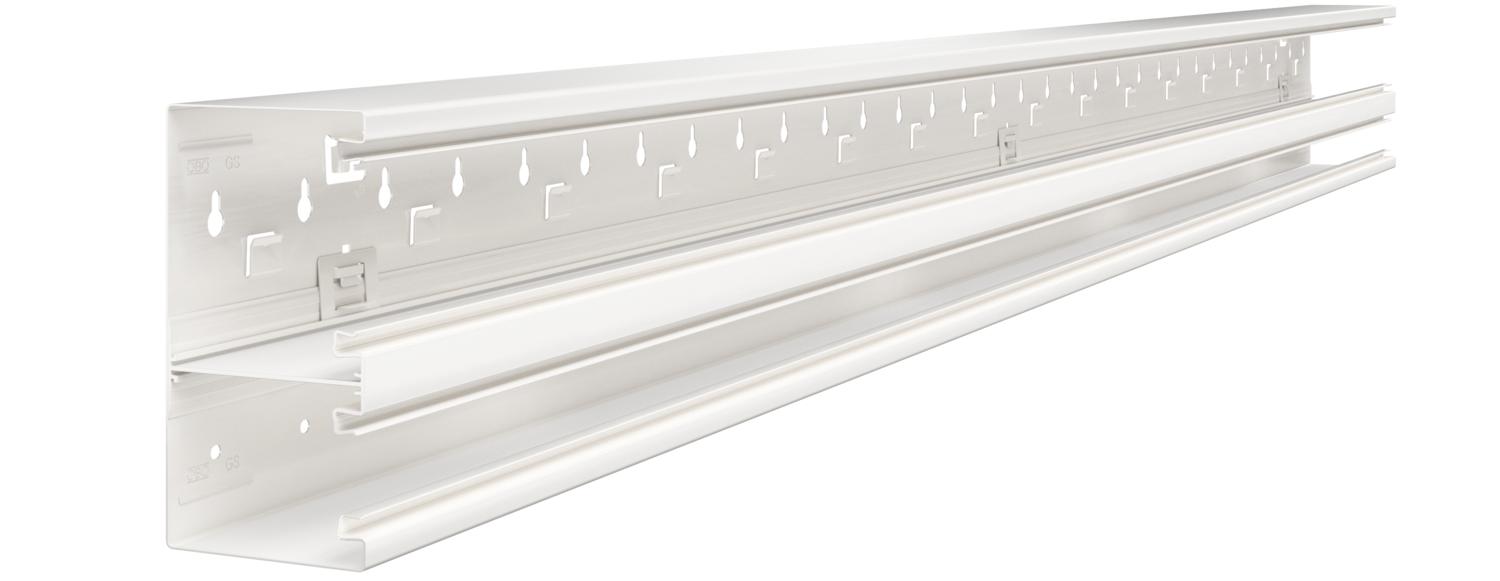

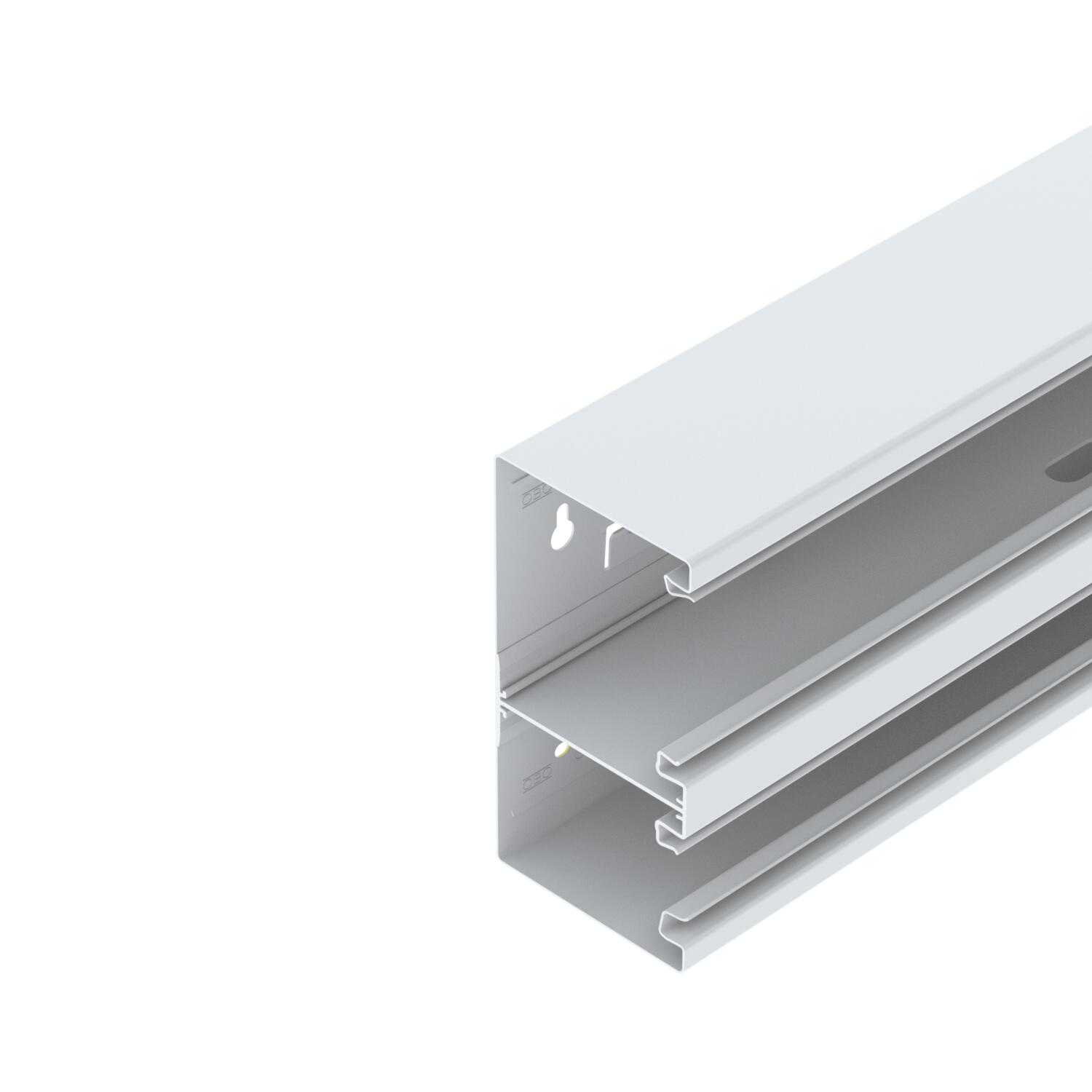

Canale incasso apparecchi Rapid 80, larghezza canale 170, altezza canale 90, asimmetrico, doppio 2000

Canale incasso apparecchi Rapid 80, larghezza canale 170, altezza canale 90, asimmetrico, doppio

N. art. 6278300 | EAN 4012195665137

N. art. / Tipo	6278300 / GS-D90170RW

Lughezza.	2000 mm

Descrizione del prodotto

Descrizione del prodotto

Canale per incasso apparecchi GS indicato per il montaggio diretto a parete o su mensole di fissaggio. Il canale per incasso apparecchi GS dispone di linguette a scatto a contatto autonomo per il montaggio di un separatore in lamiera di acciaio. L'equipotenzialità tra gli elementi inferiori del canale viene garantita dal giunto. La misura di protezione e la compensazione equipotenziale tra l'elemento superiore e quello inferiore viene garantita dalla copertura brevettata del condotto a conduzione autonoma. L'apertura di sistema è di 76,5 mm utili. La seconda guida del canale con un'apertura di sistema di 45 mm serve alla conduzione del cavo. Qui non è possibile alcun montaggio delle prese e interruttori Modul45. La parte superiore deve essere ordinata separatamente.

Su richiesta possono essere realizzate anche elementi inferiori e superiori del canale con lunghezze differenti, fino a 3000 mm, e anche altri colori RAL. Le superfici a vista dei canali di incasso apparecchi verniciati sono laminate.

Dati tecnici

Dati tecnici

Colore	bianco; RAL 9010
Coperchio in dotazione	no
Dimensionee	90x170x2000
Forma rettangolare	sì
Foro di montaggio nel pavimento	sì
Giunto canale	no
Grado di protezione	IP30
Grado di protezione IK-Code	IK10
Graffa ferma cavo	no
Larghezza della parte superiore	76,5 mm
Larghezza della parte superiore 2	45 mm
Materiale	Acciaio

Numero delle parti superiori	2
Numero di pareti divisorie ad incastro	1
Pellicola protettiva	sì
Perforazione di base	con foratura alla base
Priva di alogeni	sì
Range di temperatura di esercizio max	60 °C
Range di temperatura di esercizio min.	-25 °C
Sezione utile	12355 mm²
Simmetrico	no
Tipo di montaggio delle parti superiori	collocato internamente
Trattamento antibatterico	no
Versione parete posteriore (lato interno)	con naselli di arresto

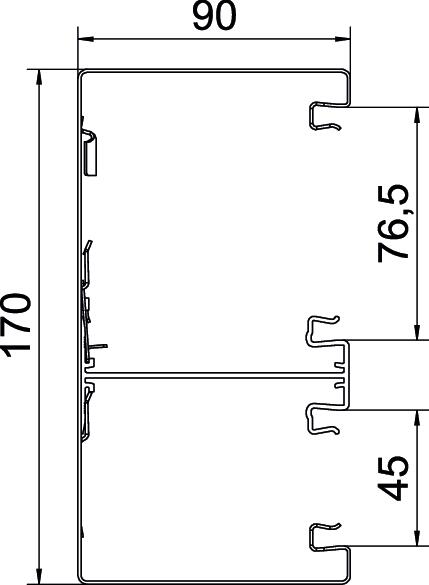

Misure

Altezza	90 mm
Larghezza	170 mm

Lughezza.	2000 mm

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	21,2263 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	21,2263 kg CO2e / 1 Metro

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GS-D90170RW	2000 mm	6278300	m	2 m	186,06 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto GS-KUP90	GS-KUP90	127 590 029	6277294	VPE	1 VPE	13,22 CHF Prezzo / 1 VPE
Scatola incasso apparecchi 71GD6, 1 modulo	71GD6	-----	6288610	pz	5 pz	7,31 CHF Prezzo / 1 pz
Serracavo 7ZE	7ZE	127 590 199	6288790	pz	50 pz	4,18 CHF Prezzo / 1 pz
Coperchio in lamiera d'acciaio	GS-OTRW	127 540 229	6279850	m	2 m	25,42 CHF Prezzo / 1 m
Morsetto a incastro RKV3V	RKV3V	127 549 004	6288700	pz	20 pz	0,64 CHF Prezzo / 1 pz
Elemento terminale, per canale di incasso apparecchi Rapid 80 tipo GS-90170	GS-E90170RW	127 568 229	6277770	pz	1 pz	79,01 CHF Prezzo / 1 pz
Separatore GS-TW90	GS-TW90	127 590 039	6277095	m	2 m	17,00 CHF Prezzo / 1 m
Elemento superiore angolo esterno in acciaio	GS-OTARW	-----	6279870	pz	1 pz	59,25 CHF Prezzo / 1 pz
Parte superiore angolare piatto lamiera di acciaio	GS-OTFRW	-----	6279860	pz	1 pz	59,25 CHF Prezzo / 1 pz

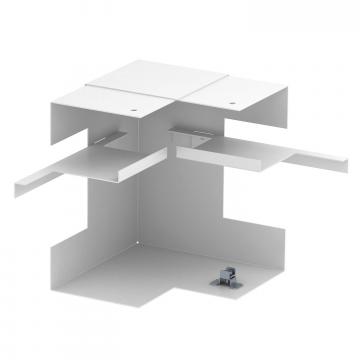

Angolo interno, asimmetrico, doppio, per canale incasso apparecchi Rapid 80 tipo GS-D90170	GS-DI90170RW	-----	6278340	pz	1 pz	159,84 CHF Prezzo / 1 pz
Graffa per canale KL80A	KL80A	127 549 104	6288640	pz	20 pz	3,49 CHF Prezzo / 1 pz
Morsetto per conduttore di protezione	8AWR	127 590 109	6288704	pz	10 pz	4,53 CHF Prezzo / 1 pz
