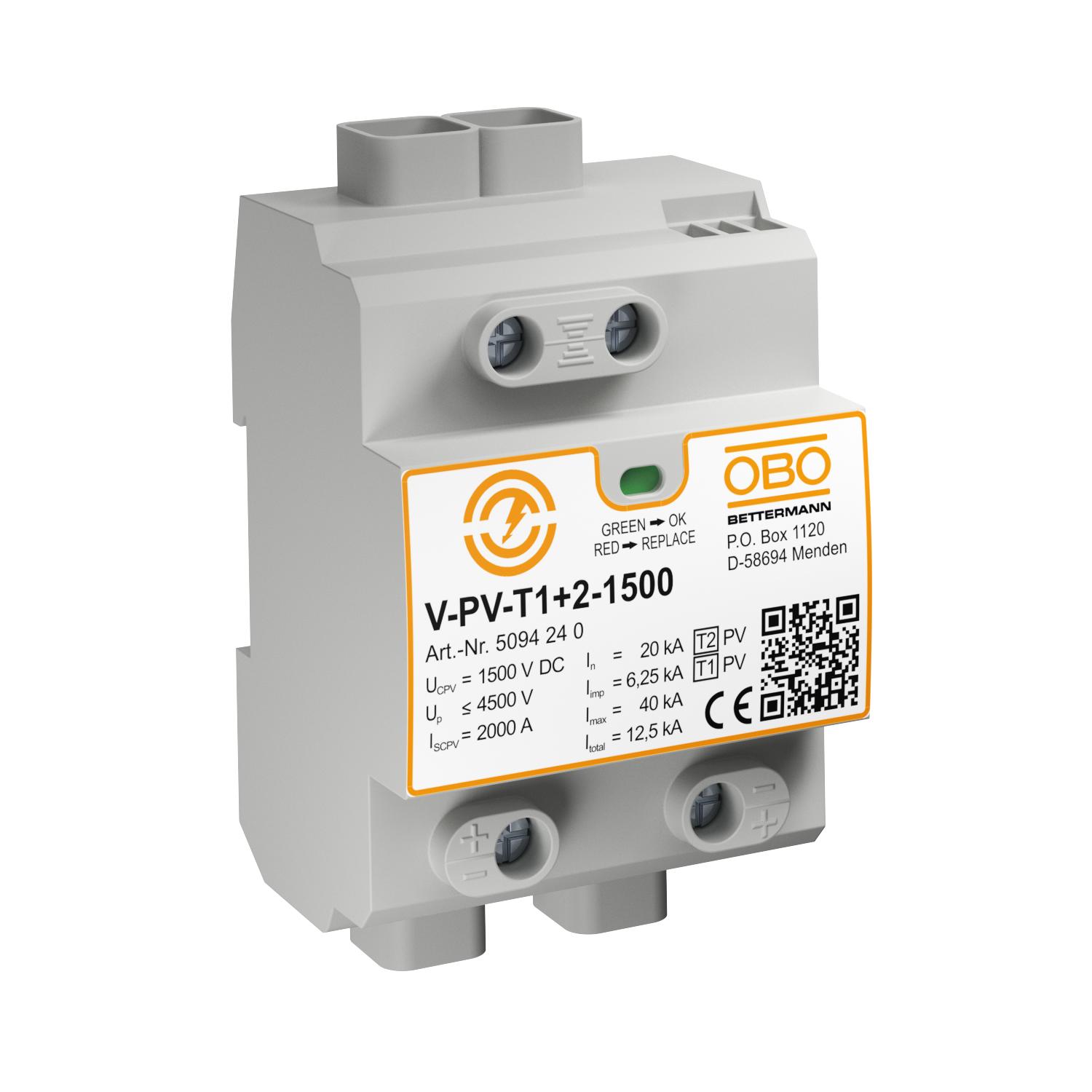

Blocco completo FV 1500V DC
N. art. 5094240 | EAN 4012196603732
- Descrizione del prodotto
-
Descrizione del prodottoLimitatore combinato Tipo 1+2 per la protezione da fulmini e sovratensioni per impianti FV.
• Equipotenzializzazione parafulmine secondo IEC 62305 (VDE 0185-305)
• Protezione da sovratensione secondo IEC 60364-7-712 (VDE 0100-712)
• Capacità di scarico corrente fino a 12,5 kA (10/350) e 40 kA (8/20)
• Connessione Y a prova di guasto con indicazione di stato
• La variante FS è dotata di un contatto di commutazione a potenziale zero per la segnalazione a distanza
Applicazione: Limitatori di fulmini e di protez. sovratensione per impianti FV.
-
- Dati tecnici
-
Dati tecnici
Classe di prova tipo 1 sì Classe di prova tipo 2 sì Colore grigio Corrente nominale di dispersione (8/20 µs) 20 kA Corrente nominale di scarica massima (8/20 μs) 40 kA Dimensionee 1500V DC Forma della rete DC Forma della rete altro no Forma della rete DC sì Forma della rete IT no Forma della rete TN no Forma della rete TN-C no Forma della rete TN-C-S no Forma della rete TN-S no Forma della rete TT no Fusibile integrato no Grado di protezione IP20 Impulso di corrente da fulmine (10/350) [totale] 12,5 kA Impulso di corrente da fulmine (10/350 μs) 6,25 kA LPZ 0→2 Max Tensione FV 1500 V OBO_Corrente di carico nominale (morsetto di ingresso/uscita) 50 A Range di temperatura di esercizio max 80 °C Range di temperatura di esercizio min. -40 °C Segnalazione a distanza no Segnalazione sull'apparecchio ottico Soffiante no SPD secondo EN 61643-11 Tipo 1+2 SPD secondo IEC 61643-1 classe I+II Temperatura d'esercizio max 80 °C Temperatura d'esercizio min. -40 °C Tempo di reazione <25 ns Tensione massima continua DC 1500 V Tipo di montaggio Barra DIN 35 mm Versione Configurazione a Y Versione dei poli altro Misure
Altezza 120 mm Larghezza 71,2 mm Lughezza. 65,5 mm Possibilità di collegamento
Corrente nominale di scarica (8/20 µs) [totale] 40 kA Sezione del conduttore flessibile (a filo sottile) max 35 mm² Sezione del conduttore flessibile (a filo sottile) min. 2,5 mm² Sezione rigida del conduttore (cavo pieno/a treccia) max 35 mm² Sezione rigida del conduttore (cavo pieno/a treccia) min. 2,5 mm² Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,1594 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Pezzo Declared Unit Quantity (LCA) 1 Impronta CO2 (GWP) dalla culla al cancello 0,1594 kg CO2e / 1 Pezzo - Tutti i tipi
