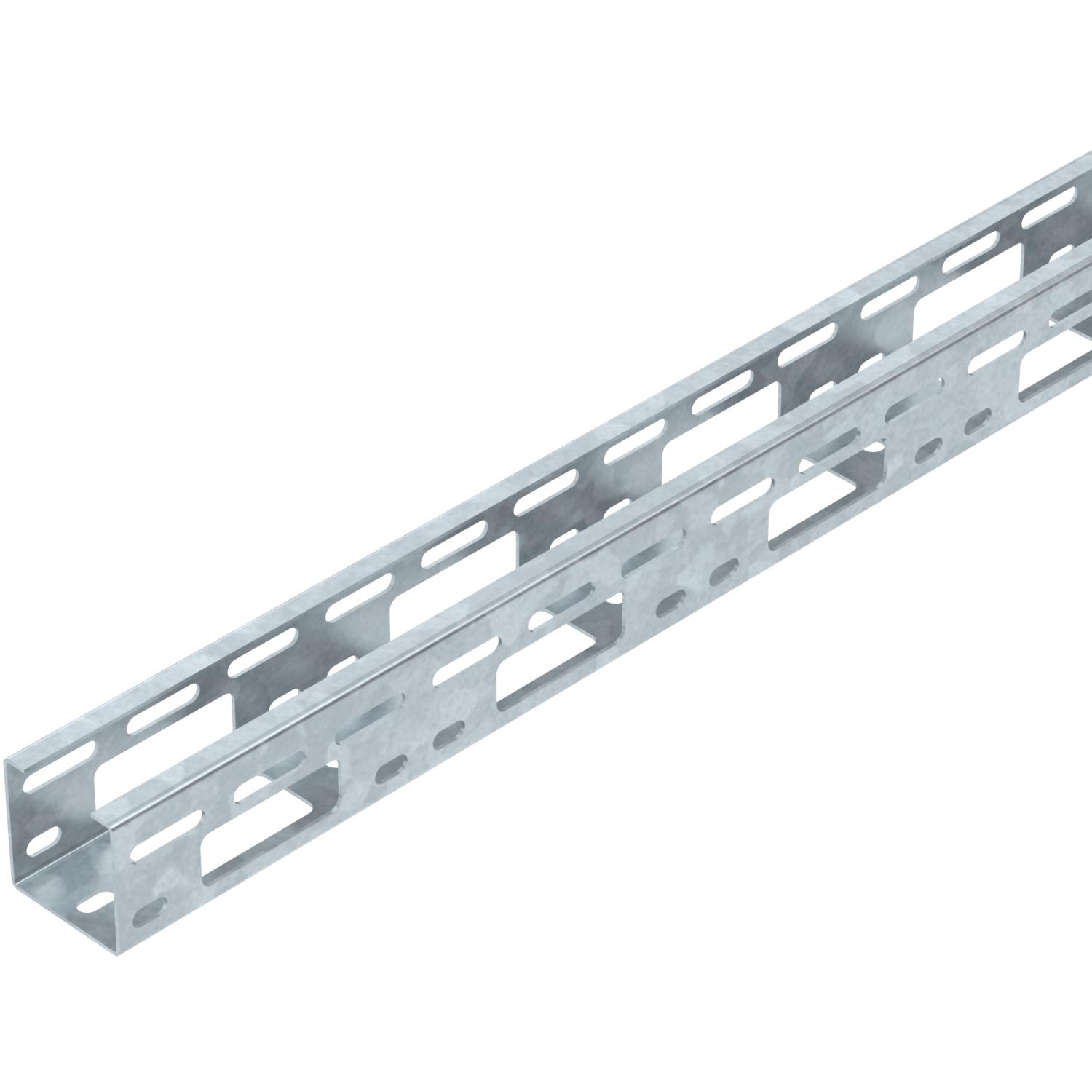

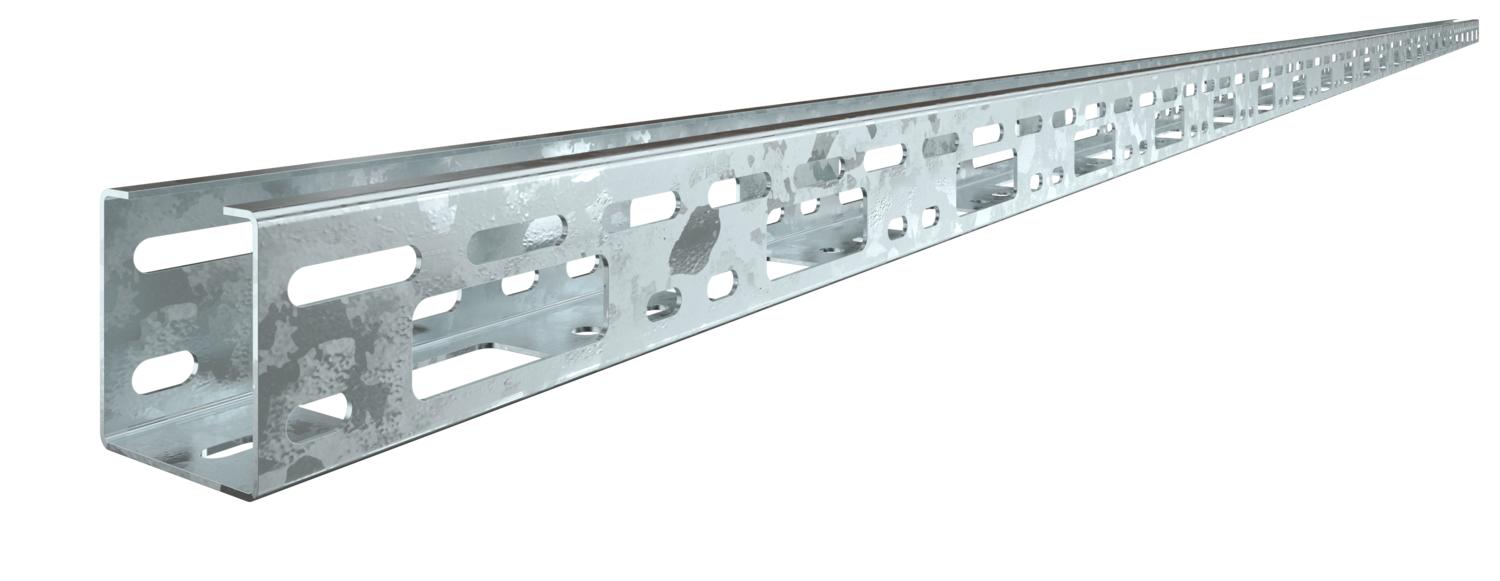

Petite goulotte AZ système 50 FT
Réf. 6075142 | EAN 4012196069019 | ELDAS-No. 127 050 129
- Description du produit
-
Description du produitPetite goulotte AZ d'une hauteur d'aile de 50 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, décapé non Coloris zinc Conformité ROHS oui Dimension 50x50x3000 Dimension 50 x 50 x 1,5 Épaisseur de tôle 1,5 mm Matériau acier Modèle longue portée non Perforation de montage dans le fond oui Perforation latérale oui Schéma de perçage NATO non Section utile 2500 mm² Section utile 25 cm² Sécurité de fonctionnement non Série de produit Série AZK Surface galvanisé à chaud par trempage Version du connecteur sans raccord Dimensions
Hauteur 50 mm Largeur 50 mm Longueur 3000 mm Charges
Distance entre support 1,5m 2 kN/m Distance entre support 2,0m 1,2 kN/m Distance entre supports 1,0m 2,5 kN/m Distance entre supports 2,5m 0,85 kN/m Distance entre supports 3,0m 0,5 kN/m Empreinte CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 3,9464 kg CO₂e Date de détermination valeur CO2 2025-05-14T00:00:00.000+0200 Declared Unit Mètre Declared Unit Quantity 1 Empreinte CO2 (GWP) du berceau à la porte 3,9464 kg CO2e / 1 Mètre Caractéristiques techniques
Diagramme de charge du petit canal AZ
-
Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de longeron en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de longeron en fonction de l'espacement d'appui
-
- Tous les types
-
Accessoires du système
Produits Type ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
Raccord droit/coudé 50 FT
VF AZK FT 127 018 059 6066550 25 Pièce 5,14 CHF Prix / 1 Pièce
Bague de protection des câbles 915 PE
KSR-915 PE 127 019 919 6066704 25 Pièce 2,87 CHF Prix / 1 Pièce
Bague de protection des câbles
KSR-910 PE 127 019 909 6066712 25 Pièce 2,70 CHF Prix / 1 Pièce
Couvercle avec verrou tournant DD
AZDMD 50 DD 127 053 129 6080154 3 m 26,38 CHF Prix / 1 m Accessoires de montage
Produits Type ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
Étrier de suspension 50 FT
AHB 50 D4 FT 127 091 039 6066505 50 Pièce 201,46 CHF Prix / 100 Pièce - Téléchargements
-
Fiche technique AZK 050 FT / 6075142 , 0.28MB , pdfDéclaration de conformité UE AZK 050 FT / 6075142 , 0.13MB , pdfDéclaration de conformité UK AZK 050 FT / 6075142 , 0.09MB , pdfREACH Déclaration de conformité AZK 050 FT / 6075142 , 0.12MB , pdfRoHS Déclaration de conformité AZK 050 FT / 6075142 , 0.12MB , pdfDéclaration environnementale de produits (EPD) AZK 050 FT / 6075142 , 2.03MB , pdf
