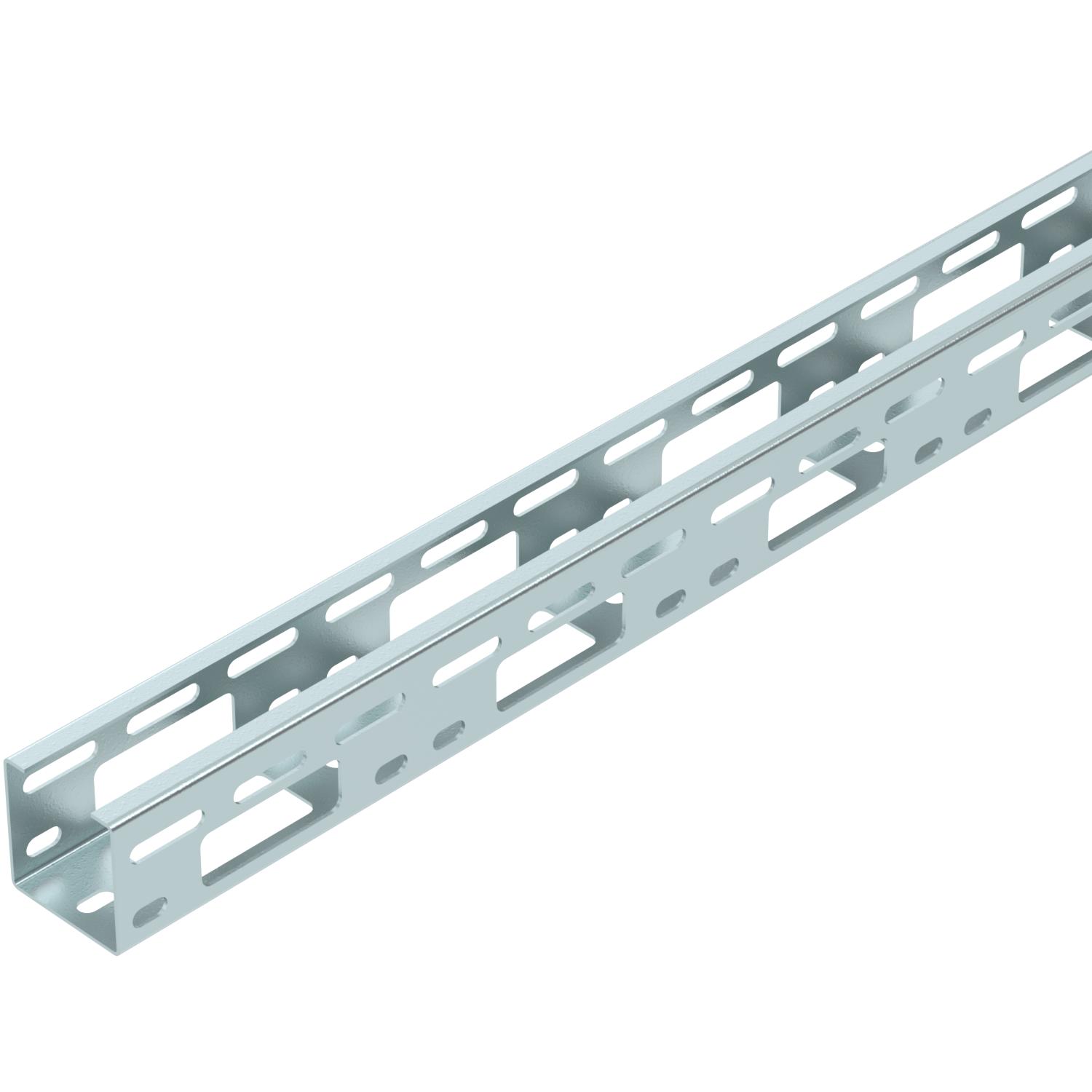

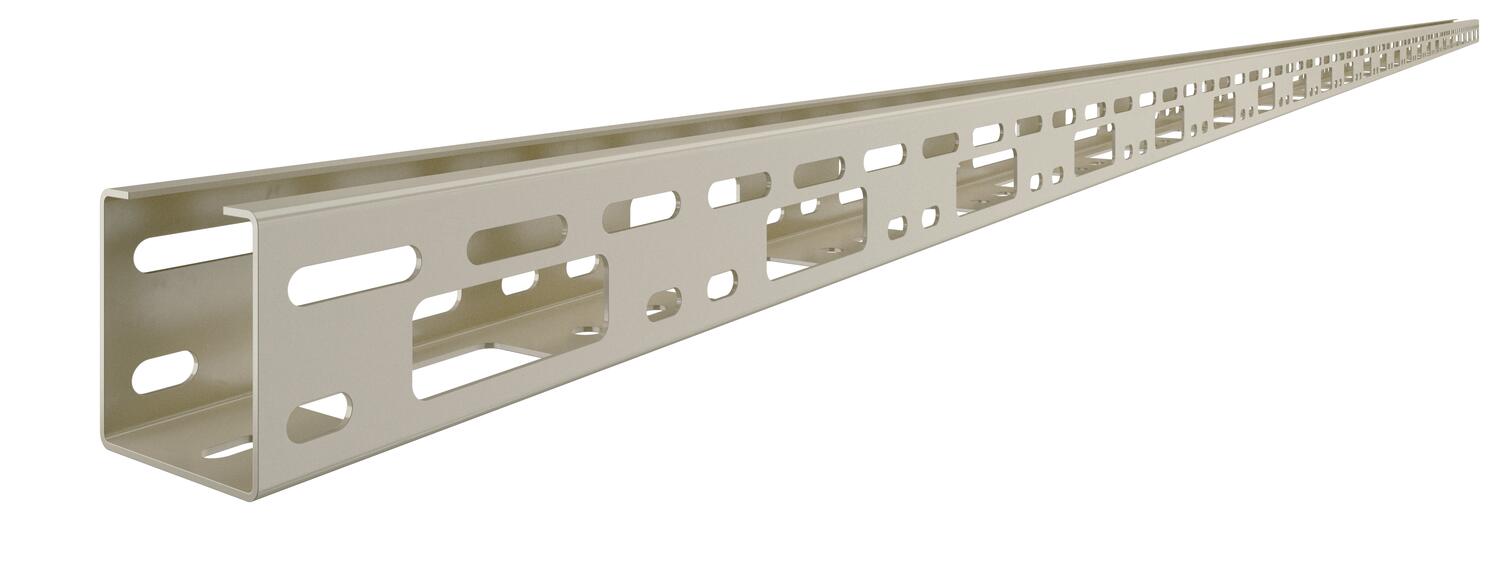

Petit canal AZ système 50, gris silex
Réf. 6076924 | EAN 4012196424207 | ELDAS-No. 127 050 149
- Description du produit
-
Description du produitPetite goulotte AZ d'une hauteur d'aile de 50 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques

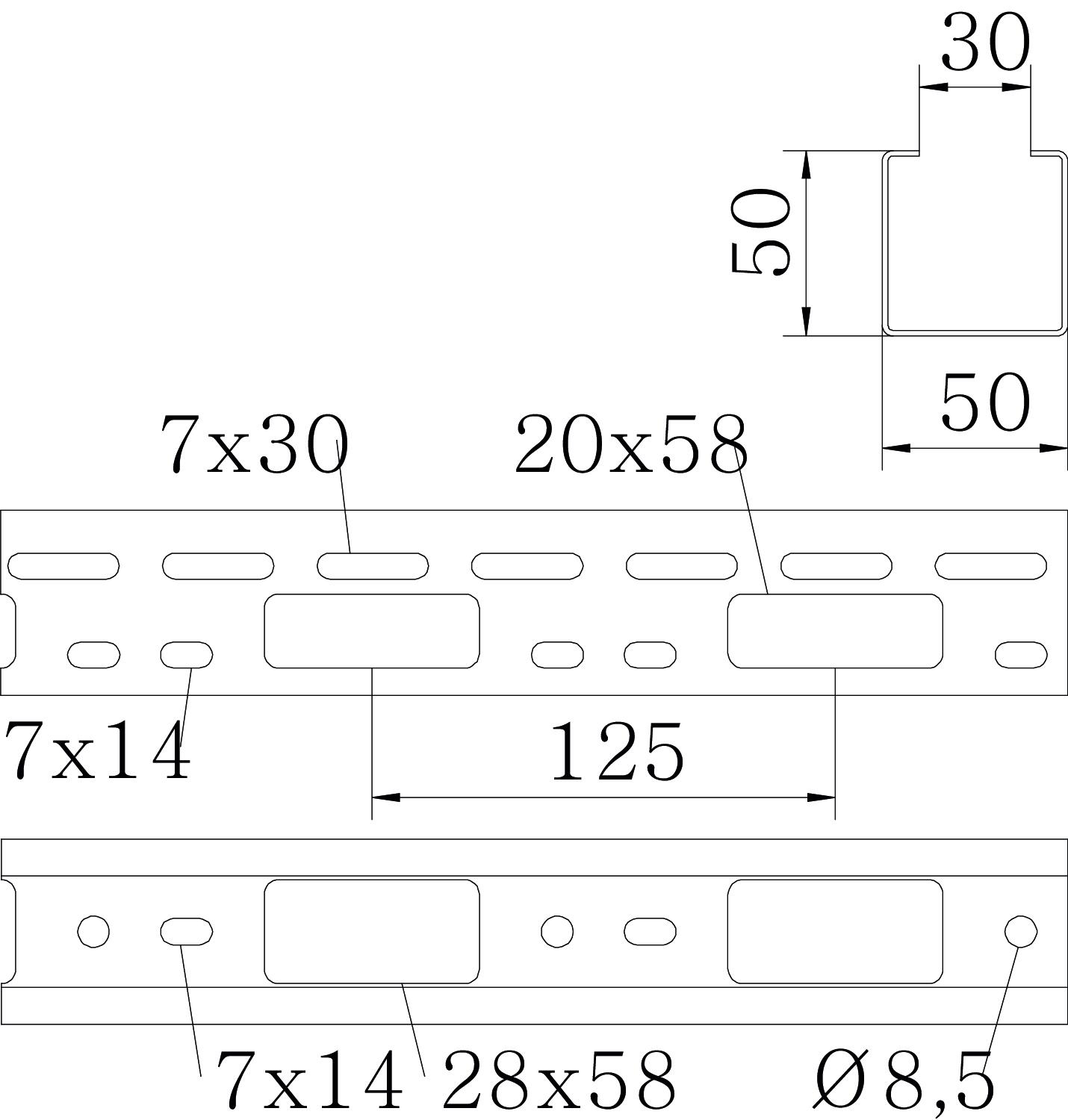

Acier inoxydable, décapé non Coloris gris silex ; RAL 7032 Conformité ROHS oui Dimension 50 x 50 x 1,5 Dimension 50x50x3000 Épaisseur de tôle 1,5 mm Matériau acier Modèle longue portée non Perforation de montage dans le fond oui Perforation latérale oui Sécurité de fonctionnement non Série de produit Série AZK Surface PES50 - Polyester / époxy Version du connecteur sans raccord Dimensions
Hauteur 50 mm Largeur 50 mm Longueur 3000 mm Charges
Distance entre support 1,5m 2 kN/m Distance entre support 2,0m 1,2 kN/m Distance entre supports 2,5m 0,85 kN/m Distance entre supports 3,0m 0,5 kN/m Empreinte CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 3,9777 kg CO₂e Date de détermination valeur CO2 2025-05-27T00:00:00.000+0200 Declared Unit Mètre Declared Unit Quantity 1 Empreinte CO2 (GWP) du berceau à la porte 3,9777 kg CO2e / 1 Mètre Caractéristiques techniques
Diagramme de charge du petit canal AZ
-
Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
-
Portée en m
-
Déflexion de longeron en mm avec kN/m autorisé
-
Schéma de charge pour le procédé de contrôle
-
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
-
Courbe de déflexion de longeron en fonction de l'espacement d'appui
-
