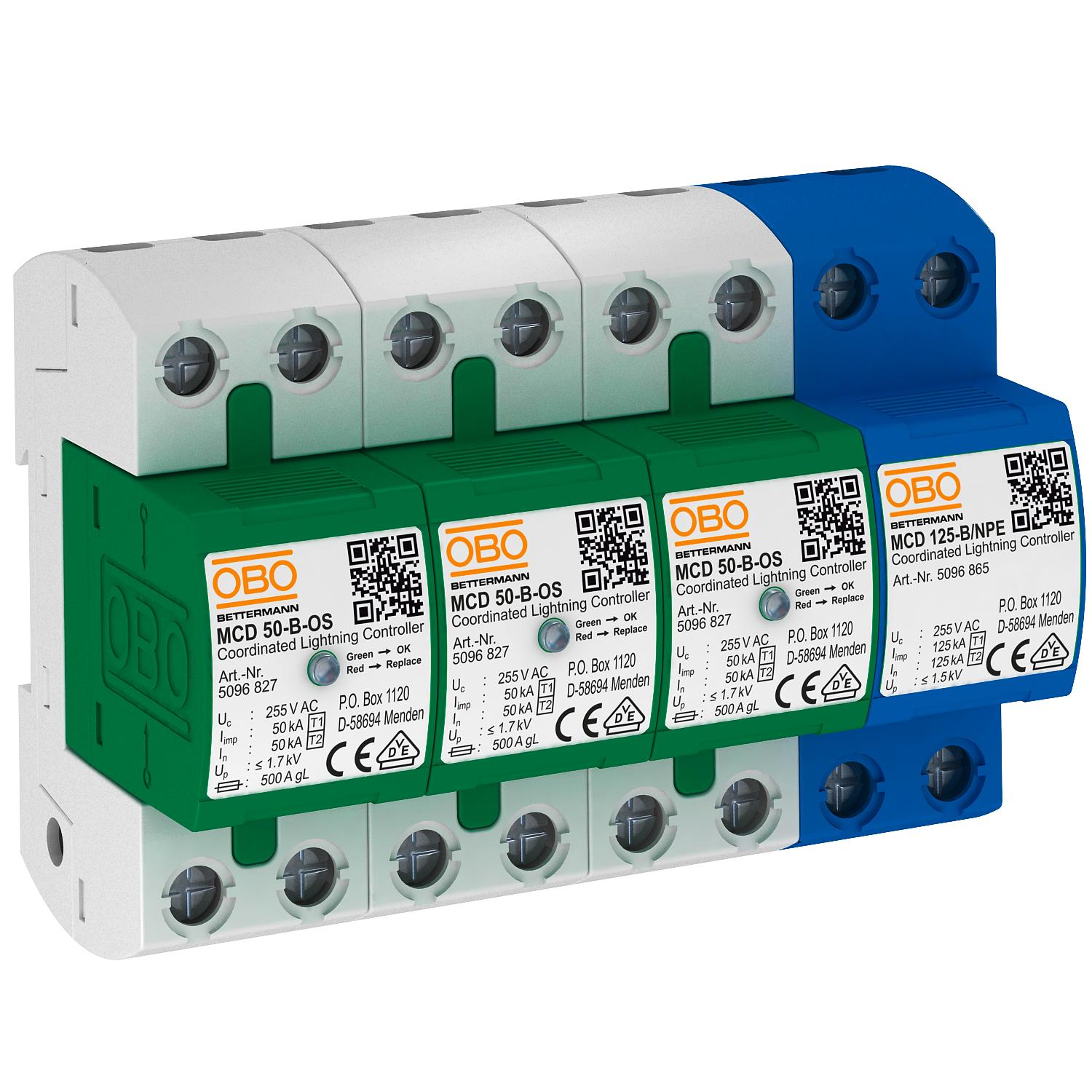

Parafoudre type 1 à 3 pôles + NPE avec voyant d'état
Réf. 5096836 | EAN 4012195288299 | ELDAS-No. 808 423 059
- Description du produit
-
Description du produitParafoudre combiné type 1+2, 4 pôles, avec avec voyant d'état, à utiliser dans les réseaux TN-S et TT.
Entièrement préassemblé et prêt à raccorder, comprenant:
3 MCD 50-B-OS: parafoudre coordonné de type 1+2 selon EN 61643-11.
1 MCD 125-B/NPE: Eclateur N-PE coordonné de type 1+2 selon EN 61643-11 pour une utilisation dans les systèmes TN-S et TT.
Interface 0 à 2 (LPZ) conformément au concept des zones de protection contre la foudre selon CEI 62305 ou VDE 0185-305.
• Liaison équipotentielle de protection contre la foudre selon la norme VDE 0185-305 (CEI 62305)
• Capacité d'écoulement 50 kA (10/350) par pôle et jusqu'à 125 kA (10/350) au total
• Niveau de protection <1,7 kV, permet la protection d'appareils
• Résistance aux courts-circuits 10 kA, calibre de fusible maximum 500 A gL/gG
• Puissance absorbée < 26 mW/Pol
• Éclateurs blindés, sans soufflage
Application : industrie et bâtiments dotés d'une protection extérieure contre la foudre des classes I à IV.
-
- Caractéristiques techniques
-
Caractéristiques techniques

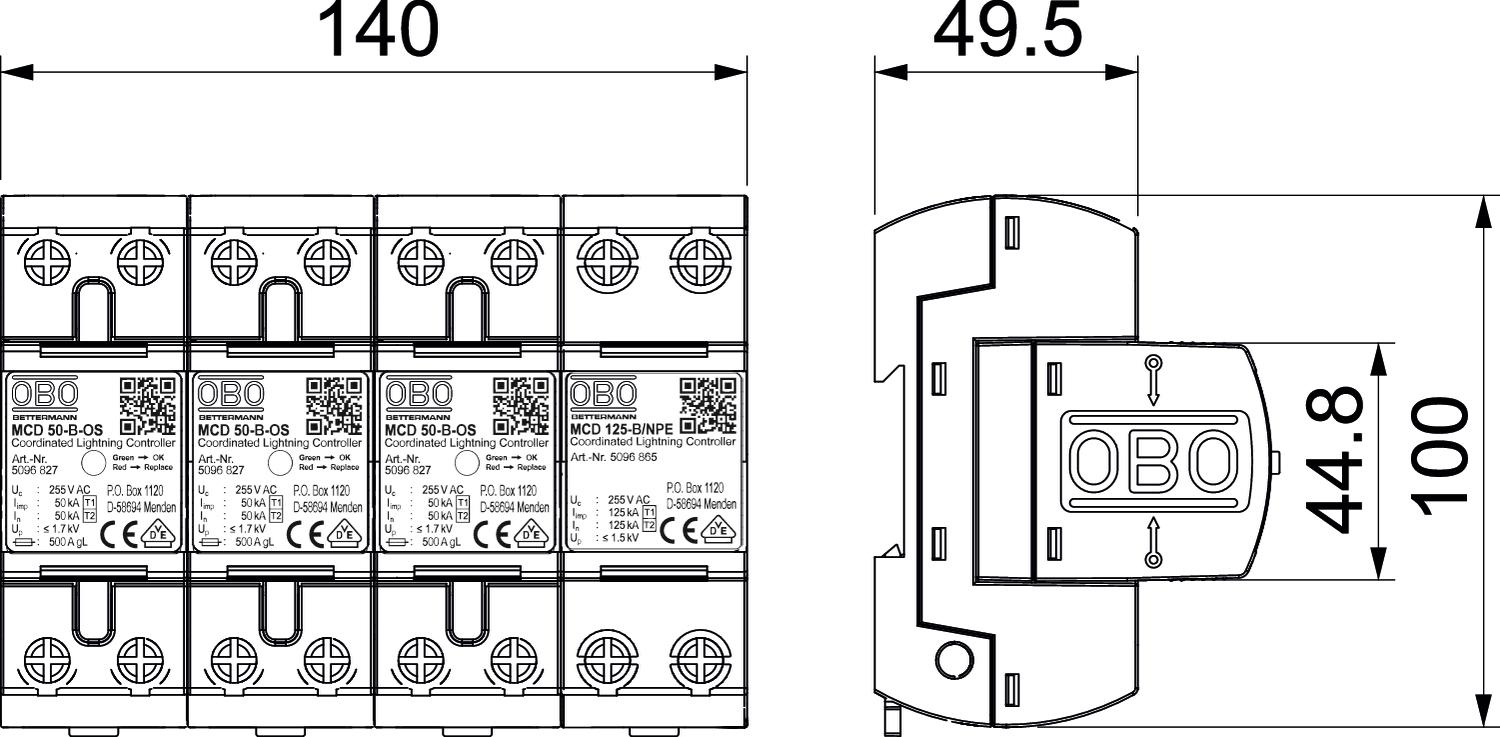

Autre type de réseau non Capacité de coupure de courant de suite (eff) [N-PE] 0,1 kA Classe d'essais type 1 oui Classe d'essais type 2 oui Courant de choc de décharge (10/350 μs) 50 kA Courant de foudre (10/350) [total] 125 kA Courant de fuite (8/20 µs) [total] 125 kA Courant de fuite nominal (8/20 μs) 50 kA Courant de fuite nominal (8/20 μs) [L-N] 50 kA Courant de fuite nominal (8/20 μs) [N-PE] 125 kA Dimension 255V Empreinte CO2 (GWP) du berceau à la porte 8,7853 kg CO2e / 1 Pièce fusible de puissance maximum 500 A Hauteur 69 mm Homologations VDE Indice de protection IP20 Largeur 140 mm Longueur 100 mm LPZ 0→2 Modèle 3+1 pôles Modèle des pôles 3+N/PE Niveau de protection [L-N] ≤1,7 Nombre de pôles 1 OBO_Courant de charge nominal (borne d’entrée/de sortie) 125 A Protection maximale contre les surtensions côté réseau 500 Report d'alarme non résistance aux courts-circuits 10 kA Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 10 kA Section de conducteur rigide (unifilaire/multifilaire) max. 50 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 10 mm² signalisation sur l'appareil optique soufflage non SPD selon CEI 61643-1 classe I+II SPD selon EN 61643-11 Type 1+2 Température de service max. 85 °C Température de service min. -40 °C temps de réponse <100 ns Tension continue max. (L-N) 255 V tension continue max. (N-PE) 255 V Tension max. permanente CA 255 V Tension nominale CA (50 / 60 Hz) 230 V Type de ligne pour appareils de protection contre les surtensions Câble d’énergie CA Type de montage Rail DIN 35 mm Type de réseau CC non Type de réseau IT non Type de réseau TN oui Type de réseau TN-C non Type de réseau TN-C-S oui Type de réseau TN-S oui Type de réseau TT oui type du réseau TN-S, TT - Tous les types
