LightningController Compact - MCF100 3+N/PE | 25 | oui | 255 | IP20

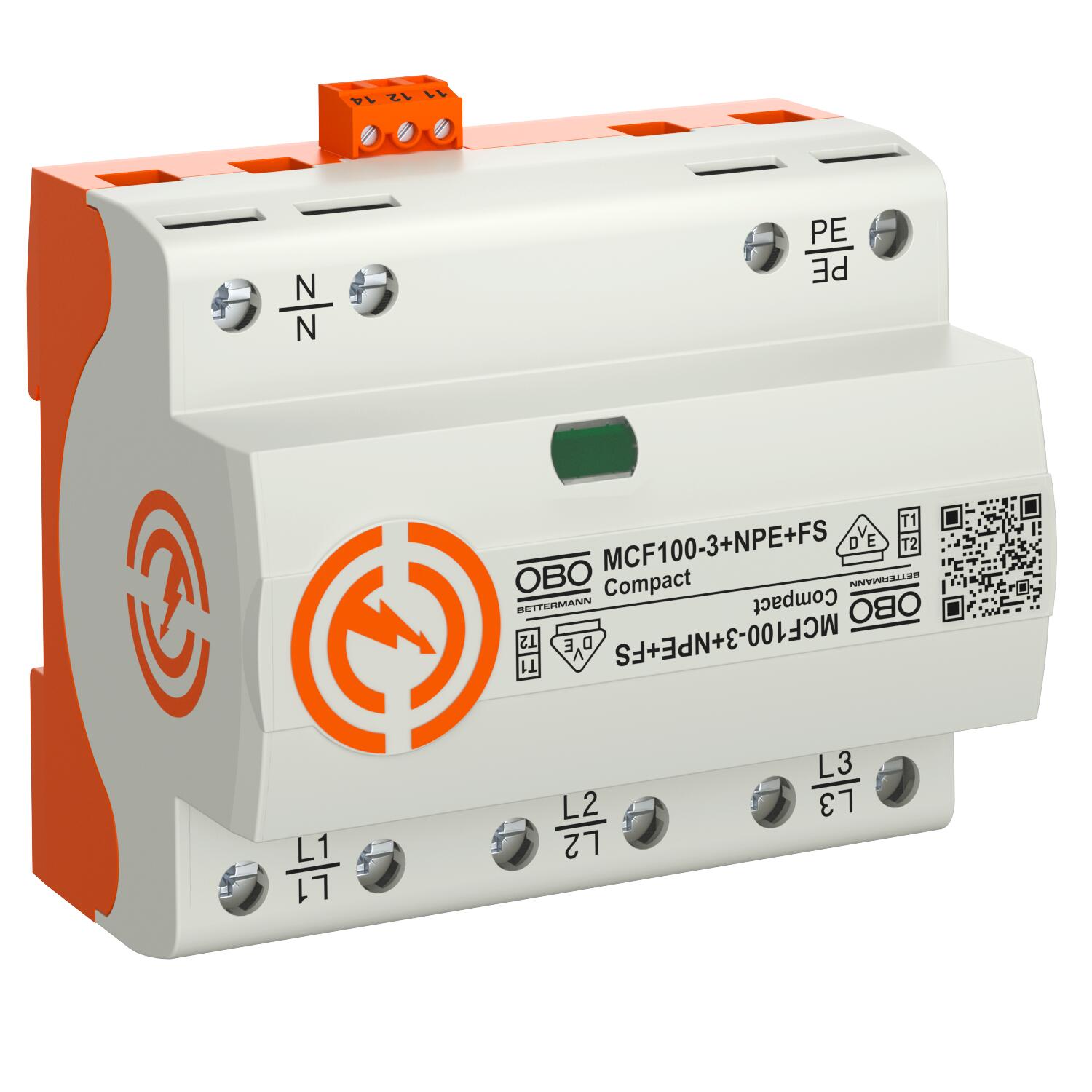

LightningController Compact - MCF100

Réf. 5096987 | EAN 4012196487332 | ELDAS-No. 808 484 099

Réf. / Type	5096987 / MCF100-3+NPE+FS

Modèle des pôles	3+N/PE

Courant de choc de décharge (10/350 μs)	25 kA

Report d'alarme	oui

Tension max. permanente CA	255 V

Indice de protection	IP20

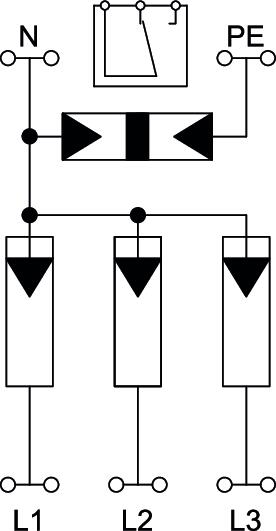

Description du produit

Description du produit

Parafoudre combiné, parafoudre et parasurtenseur type 1+2

• Niveau de protection <1,5 kV
• Pour liaison équipotentielle de protection contre la foudre selon VDE 0185-305 (CEI 62305)
• Capacité d'écoulement jusqu'à 100 kA (10/350) 3 pôles
• Valeur assignée d'interruption du courant de suite 50 kA Ipeak, calibre de fusible maximum 315 A gL/gG
• Répond aux exigences de la norme VDE-AR-N 4100 pour utilisation dans zone de précompteur
• Parafoudre à éclateur encapsulé, sans soufflage d'arc, à installer dans les armoires de distribution

Application: industrie et bâtiments dotés d'une protection extérieure contre la foudre des classes I à IV.
Appareil de protection Compact

Caractéristiques techniques

Caractéristiques techniques

Capacité de coupure de courant de suite (eff) [N-PE]	50 kA
Couple de serrage	5 Nm
Courant de choc de décharge (10/350 μs)	25 kA
Courant de foudre (10/350) [total]	100 kA
Courant de fuite maximal (8/20 μs)	50 kA
Courant de fuite maximal (8/20 μs) [L-N]	50 kA
Courant de fuite maximal (8/20 μs) [N-PE]	100 kA
Courant de fuite nominal (8/20 μs)	35 kA
Courant de fuite nominal (8/20 μs) [L-N]	35 kA
Courant de fuite nominal (8/20 μs) [N-PE]	100 kA
Dimension	255V
fusible de puissance maximum	315 A
Homologations	VDE, UL
Humidité de l’air max.	95 %
Humidité de l’air min.	5 %
Indice de protection	IP20
Matériau du boîtier	PA UL 94 V-0
Modèle des pôles	3+N/PE
Niveau de protection [L-N]	≤1,5
Nombre de pôles	4
Plage de températures d’utilisation max.	80 °C
Plage de températures d’utilisation min.	-40 °C
Protection maximale contre les surtensions côté réseau	315 A
Puissance de commutation CA	250V/ 1,5A

Puissance de commutation CC	250V/ 0,1A
Report d'alarme	oui
Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau	50 kA eff
signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe I+II
SPD selon EN 61643-11	Type 1+2
SPD selon UL 1449	Type 4
Température de service max.	80 °C
Température de service min.	-40 °C
temps de réponse	<100 ns
Tension continue max. (L-N)	255 V
tension continue max. (N-PE)	255 V
Tension max. permanente CA	255 V
Tension nominale CA (50 / 60 Hz)	230 V
Tension TOV [L-N] - fail safe mode - 120 min	442 V
Tension TOV [L-N] - withstand mode - 5 s	440 V
Tension TOV [N-PE] - withstand mode - 200 ms	1200 V
Type de montage	Rail DIN 35 mm
Type de réseau TN	oui
Type de réseau TN-C-S	oui
Type de réseau TN-S	oui
Type de réseau TT	oui
type du réseau	TT

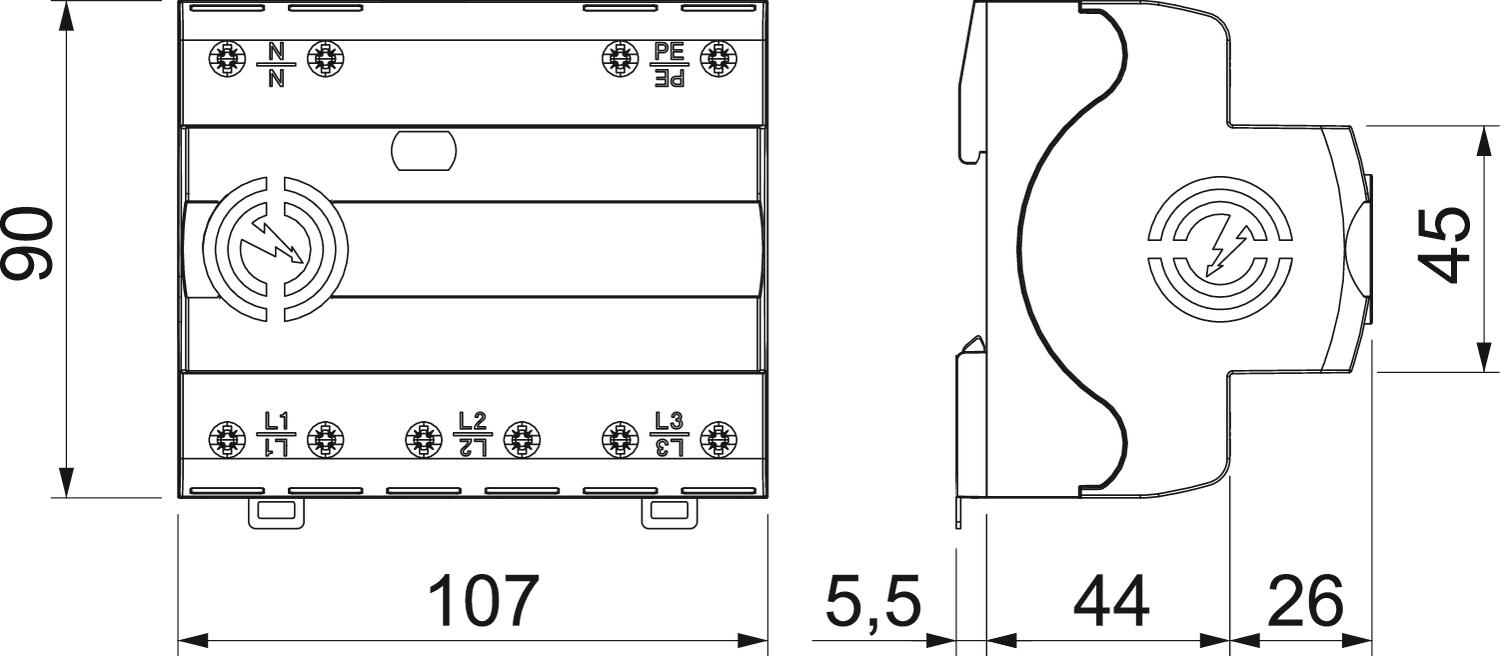

Dimensions

Hauteur	70 mm
Largeur	107 mm

Longueur	90 mm

Possibilités de raccordement

Contacts FM	Contact inverseur
Courant de fuite (8/20 µs) [total]	100 kA
Niveau de protection commun [L-PE]	2,5 kV
Section de conducteur flexible (à fils de faible diamètre) max.	3 AWG
Section de conducteur flexible (à fils de faible diamètre) max.	25 mm²
Section de conducteur flexible (à fils de faible diamètre) min.	16 AWG
Section de conducteur flexible (à fils de faible diamètre) min.	1,5 mm²
Section de conducteur rigide (unifilaire/multifilaire) max.	35 mm²

Section de conducteur rigide (unifilaire/multifilaire) max.	2 AWG
Section de conducteur rigide (unifilaire/multifilaire) min.	1,5 mm²
Section de conducteur rigide (unifilaire/multifilaire) min.	16 AWG
Section de raccordement des bornes FM max.	16 AWG
Section de raccordement des bornes FM max.	1,5 mm²
Section de raccordement des bornes FM min.	28 AWG
Section de raccordement des bornes FM min.	0,5 mm²
