Chemin de câbles IKS 60 FS 3000 | 400 | 1,5 | non | acier | galvanisé sendzimir

Chemin de câbles IKS 60 FS

Réf. 6087159 | EAN 4012196335176

Réf. / Type

Longueur	3000 mm

Largeur

Épaisseur de tôle

Sécurité de fonctionnement	non

Matériau	acier

Surface	galvanisé sendzimir

Description du produit

Description du produit

IKS 60 = système d'installation pour chemins de câbles d'une hauteur latérale de 60 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.

Système de chemins de câbles perméable selon la directive VdS 2092 avec perforation de 30 % à utiliser sous des installations de sprinklers.

Passage au fond à partir d'une largeur de 200mm Perforation latérale décalée tous les 300 mm.

Les raccords doivent être commandés séparément en quantité nécessaire.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	non
avec couvercle	non
Coloris	zinc
Cote B	400 mm
Dimension	60 x 400
Dimension	60x400x3000
Distance entre support 1,5m	1,17 kN/m
Distance entre support 2,0m	0,75 kN/m
Distance entre supports 1,0m	2,3 kN/m
Distance entre supports 2,5m	0,4 kN/m
Empreinte CO2 (GWP) du berceau à la porte	14,3973 kg CO2e / 1 Mètre
Épaisseur de tôle	0,04 in
Épaisseur de tôle	1,5 mm
Hauteur	2 in
Hauteur	60 mm
Insert installation de sprinkler	oui

Largeur	400 mm
Largeur	16 in
Longueur	3000 mm
Longueur	10 ft
Matériau	acier
Modèle longue portée	non
Perforation de montage dans le fond	oui
Perforation latérale	oui
Schéma de perçage NATO	non
Section utile	238 cm²
Section utile	23800 mm²
Sécurité de fonctionnement	non
Surface	galvanisé sendzimir
Type de raccord du système de chemin de câble	vissé
Type de test de charge selon CEI 61537	Type II
Version du connecteur	sans raccord

Caractéristiques techniques

Diagramme de charge du chemin de câbles IKS 60

Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de longeron en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de longeron en fonction de l'espacement d'appui

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de tôle	Sécurité de fonctionnement	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
IKS 610 FS	3000 mm	100 mm	1 mm	non	acier	galvanisé sendzimir	6087116	m	3 m	30,24 CHF Prix / 1 m
IKS 620 FS	3000 mm	200 mm	1 mm	non	acier	galvanisé sendzimir	6087132	m	3 m	38,41 CHF Prix / 1 m
IKS 630 FS	3000 mm	300 mm	1 mm	non	acier	galvanisé sendzimir	6087140	m	3 m	49,06 CHF Prix / 1 m
IKS 640 FS	3000 mm	400 mm	1,5 mm	non	acier	galvanisé sendzimir	6087159	m	3 m	66,73 CHF Prix / 1 m

Accessoires

Accessoires du système

Produits	Type	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
Raccord droit FT	RLVK 60 FT	127 058 009	6067603	Pièce	10 Pièce	5,05 CHF Prix / 1 Pièce
Couvre-joint DD	SSLB 400 DD	127 058 139	7070322	Pièce	20 Pièce	11,00 CHF Prix / 1 Pièce

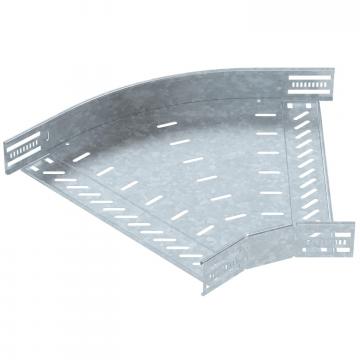

Coude à 45° 60 FT	RB 45 640 FT	127 031 939	6036138	Pièce	1 Pièce	145,34 CHF Prix / 1 Pièce

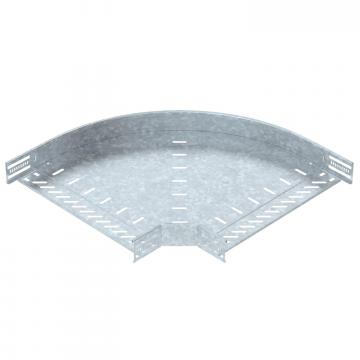

Coude à 90° 60 FT	RB 90 640 FT	127 032 559	6036598	Pièce	1 Pièce	210,48 CHF Prix / 1 Pièce

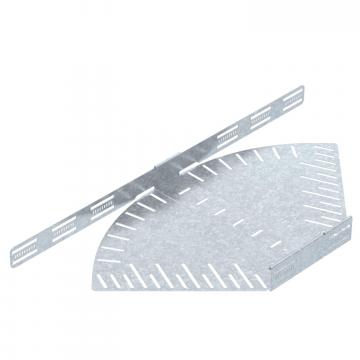

Coude à angle réglable 60 FT	RB W 640 FT	127 033 079	6037128	Pièce	1 Pièce	220,99 CHF Prix / 1 Pièce

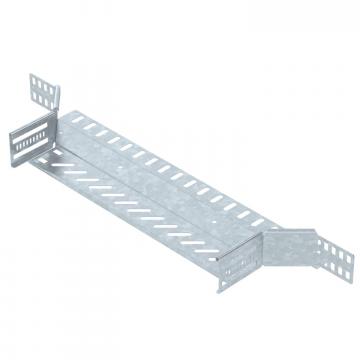

Dérivation à monter 60 FT	RAA 640 FT	127 031 459	6042219	Pièce	1 Pièce	108,14 CHF Prix / 1 Pièce

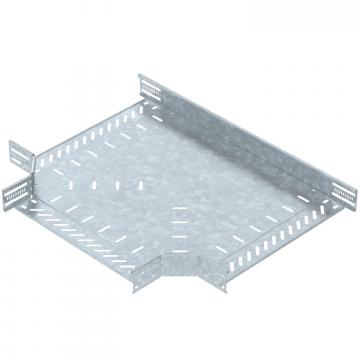

Pièce en Té 60 FT	RT 640 FT	127 034 259	6038138	Pièce	1 Pièce	218,16 CHF Prix / 1 Pièce

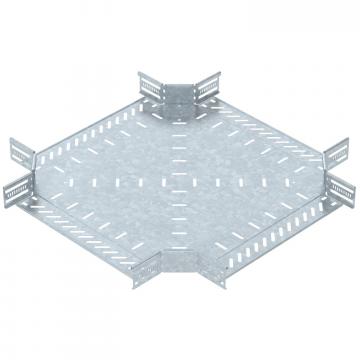

Croix 60 FT	RK 640 FT	127 033 619	7027417	Pièce	1 Pièce	309,72 CHF Prix / 1 Pièce
Couvercle avec verrou tournant DD	DRL 400 DD	127 053 939	6052715	m	3 m	76,94 CHF Prix / 1 m
Séparateur 60 DD	TSG 60 DD	127 063 679	6062327	m	3 m	16,11 CHF Prix / 1 m
Coude à 90° 60 FS	RB 90 640 FS	-----	7001290	Pièce	1 Pièce	100,99 CHF Prix / 1 Pièce
