Chemin de câbles en treillis GR-Magic® 55 A2 3000 | 300 | 55 | 4,8 | 129 | oui

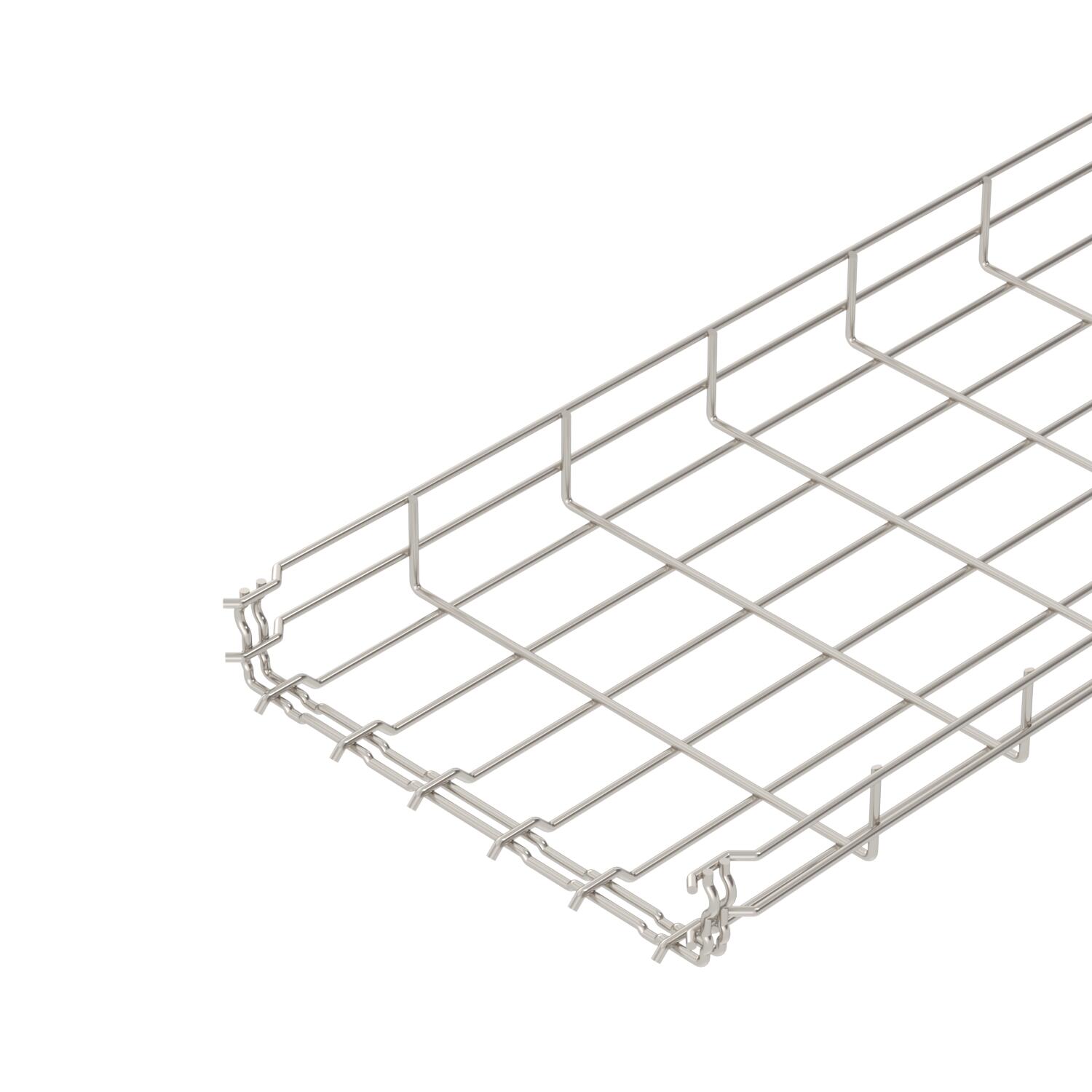

Chemin de câbles en treillis GR-Magic® 55 A2

Réf. 6001078 | EAN 4012196101771 | ELDAS-No. 127 021 229

Réf. / Type

Longueur	3000 mm

Largeur

Hauteur	55 mm

Diamètre du fil

Section utile

Sécurité de fonctionnement

Description du produit

Description du produit

Chemin de câbles en treillis avec raccord préformé d'une hauteur latérale de 55 mm.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.

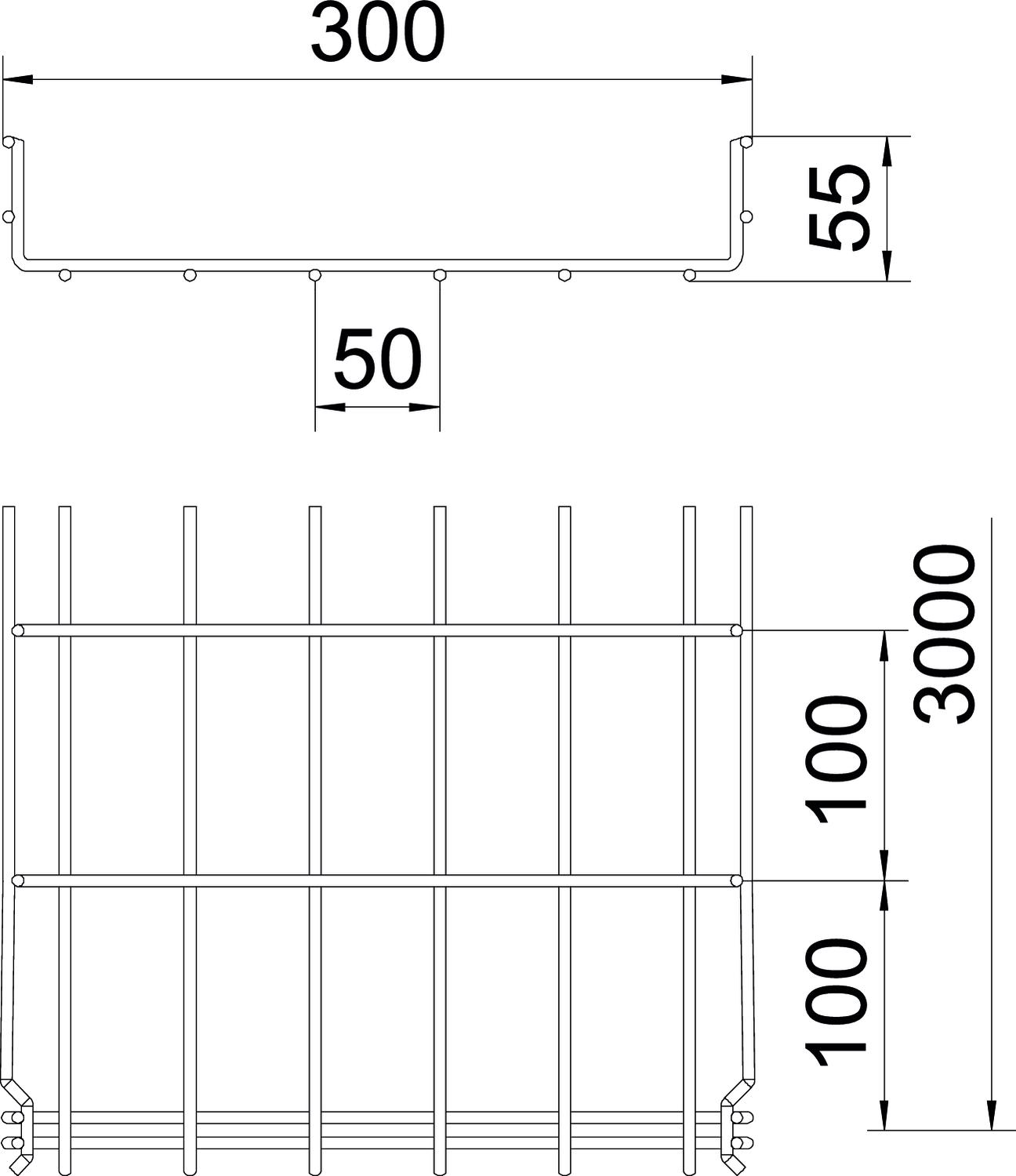

Aucun raccord supplémentaire n'est nécessaire pour le chemin de câbles en treillis, il est simplement emboîté. Le maillage est de 50 x 100 mm (exception : GRM 55/50 = 20 x 100 mm).

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, décapé	oui
Coloris	acier inoxydable
Cote B	300 mm
Diamètre du fil	4,8 mm
Dimension	55x300x3000
Dimension H	58 mm
Distance entre support 1,5m	0,5 kN/m
Distance entre support 2,0m	0,25 kN/m
Distance entre supports 1,0m	0,7 kN/m
Distance entre supports 2,5m	0,2 kN/m
Empreinte CO2 (GWP) du berceau à la porte	9,6765 kg CO2e / 1 Mètre
Forme de profilé	Forme en U
Hauteur	55 mm
Hauteur	2,17 in

Largeur	11,81 in
Largeur	300 mm
Longueur	3000 mm
Matériau	acier inoxydable 1.4301
Protection contre l'incendie	Sécurité de fonctionnement structure porteuse spécifique aux câbles
Raccord sans vis	oui
Section utile	12900 mm²
Section utile	129 cm²
Sécurité de fonctionnement	oui
Séparateur intégré	sans
Surface	nu, traité
Type de raccord du système de chemin de câble	Fixation à déclic
Type de test de charge selon CEI 61537	Type II
Version du connecteur	raccord intégré

Caractéristiques techniques

Diagramme de charge du chemin de câbles en treillis de type GRM 55 VA

Charge admissible de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de longeron en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de longeron en fonction de l'espacement d'appui

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Diamètre du fil	Section utile	Sécurité de fonctionnement	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
GRM 55 50 A2	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	oui	127 020 279	6001070	m	3 m	43,43 CHF Prix / 1 m
GRM 55 100 A2	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	oui	127 021 209	6001072	m	3 m	45,87 CHF Prix / 1 m
GRM 55 150 A2	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	oui	127 021 099	6001074	m	3 m	56,25 CHF Prix / 1 m
GRM 55 200 A2	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	oui	127 021 219	6001076	m	3 m	70,31 CHF Prix / 1 m
GRM 55 300 A2	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	oui	127 021 229	6001078	m	3 m	104,73 CHF Prix / 1 m
GRM 55 400 A2	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	oui	127 021 239	6001080	m	3 m	143,57 CHF Prix / 1 m
GRM 55 500 A2	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	non	127 021 249	6001082	m	3 m	181,72 CHF Prix / 1 m
GRM 55 600 A2	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	non	127 021 259	6001085	m	3 m	207,75 CHF Prix / 1 m

Accessoires

Accessoires du système

Produits	Type	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.

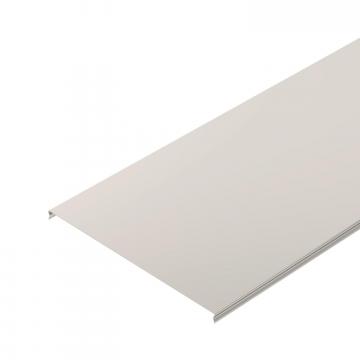

Couvercle pour chemin de câbles en treillis, encliquetable A2	DGRR 300 A2	127 014 029	6001868	m	3 m	152,41 CHF Prix / 1 m
Raccord d'angle A2	GEV 36 A2	127 028 029	6016731	Pièce	20 Pièce	2,95 CHF Prix / 1 Pièce

Accessoires de montage

Produits	Type	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
Séparateur 45 A2	TSG 45 A2	-----	6062025	m	3 m	31,37 CHF Prix / 1 m
Pièce pour serrage pour fixation du séparateur	KS GR A2	127 008 069	6062282	Pièce	30 Pièce	192,78 CHF Prix / 100 Pièce
Tôle de sortie de câble A2	KAB GR A2	-----	6220145	Pièce	10 Pièce	31,19 CHF Prix / 1 Pièce
