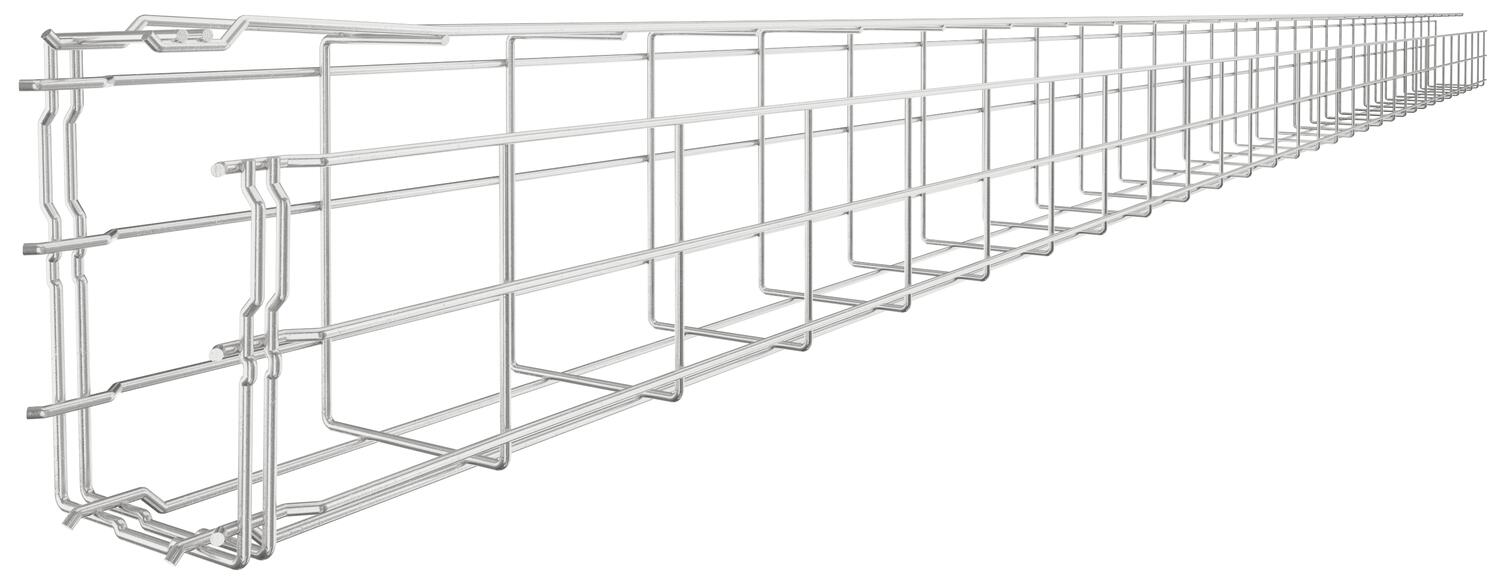

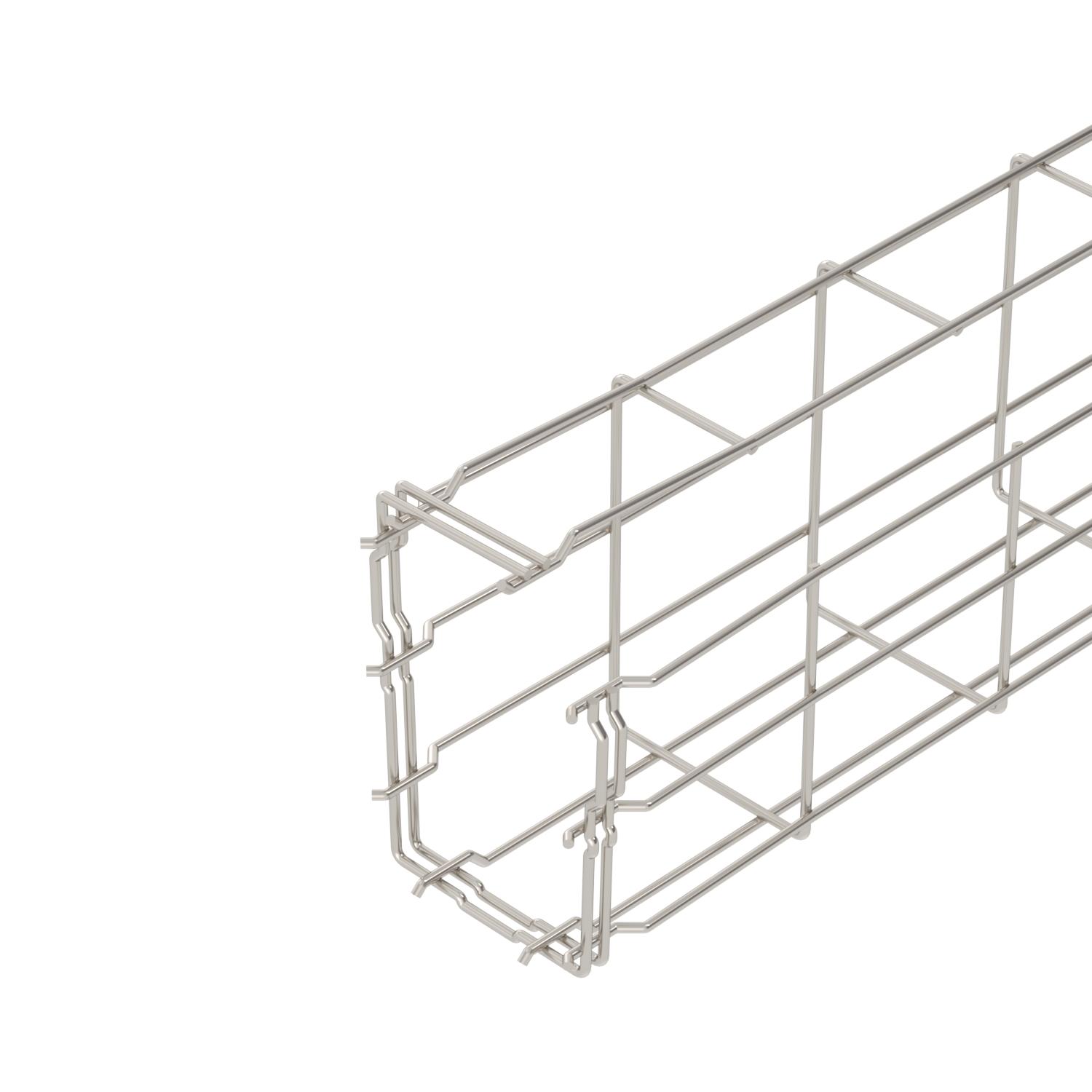

Chemin de câbles en treillis en G Magic®, 150 A4
Réf. 6005574 | EAN 4012195771654
- Description du produit
-
Description du produitChemin de câbles en treillis en G en fils d'acier soudés par points d'une hauteur latérales et de largeur différentes.
Montage direct possible au mur et au plafond. Les données de charge relatives aux différents types de pose sont disponibles sur demande.
Atténuation magnétique du blindage 15 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, décapé oui Coloris acier inoxydable Diamètre du fil 3,9 mm Dimension 150x100x3000 Forme de profilé Forme en G Matériau Acier inoxydable 1.4401 Modèle longue portée non Raccord sans vis oui Section utile 107 cm² Section utile 10700 mm² Sécurité de fonctionnement non Séparateur intégré sans Surface nu, traité Type de raccord du système de chemin de câble Fixation à déclic Type de test de charge selon CEI 61537 Type II Version du connecteur raccord intégré Dimensions

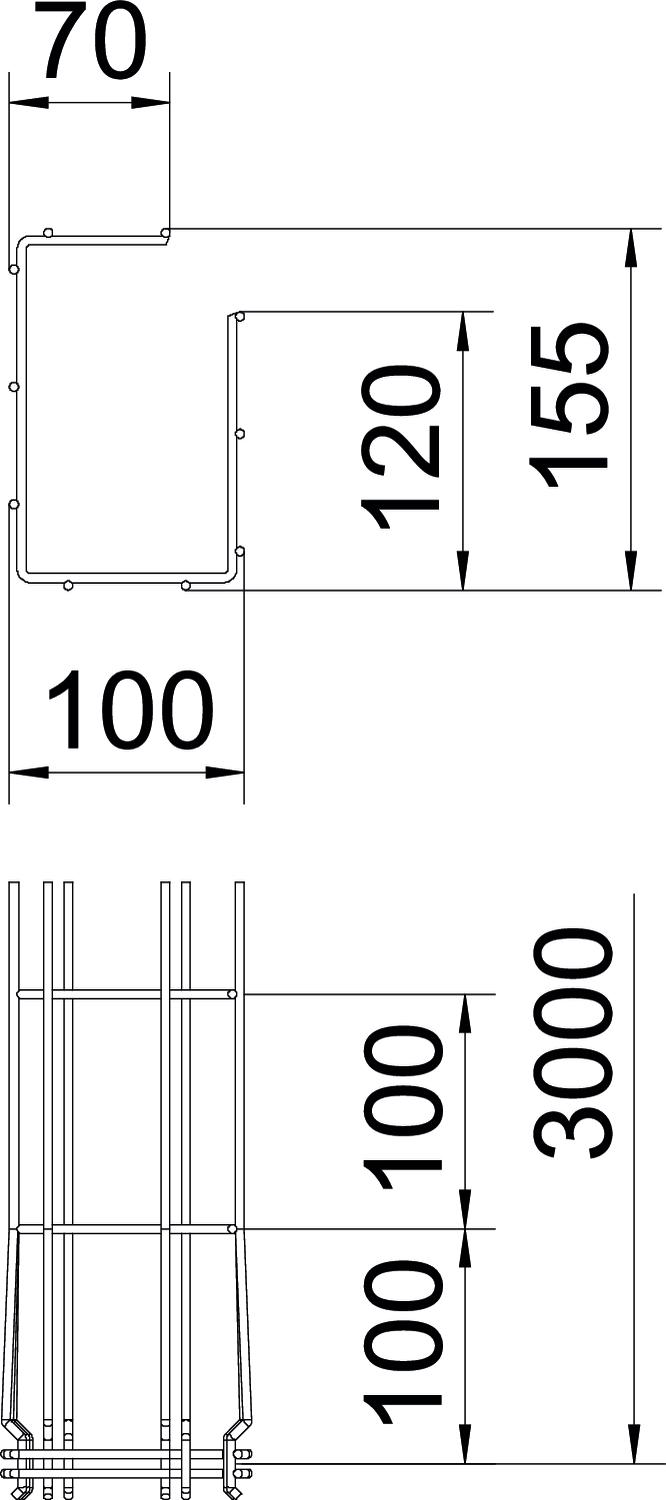

Cote A 120 mm Cote B 100 mm Cote c 68 mm Dimension H 155 mm Hauteur 150 mm Hauteur 5,91 in Largeur 3,94 in Largeur 100 mm Longueur 3000 mm Charges
Distance entre support 1,5m 0,5 kN/m Distance entre support 2,0m 0,35 kN/m Distance entre supports 1,0m 0,6 kN/m Distance entre supports 2,5m 0,3 kN/m Empreinte CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 6,3739 kg CO₂e Date de détermination valeur CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Mètre Declared Unit Quantity (LCA) 1 Empreinte CO2 (GWP) du berceau à la porte 6,3739 kg CO2e / 1 Mètre - Tous les types
-
Accessoires de montage
Produits Type ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
Raccord droit A4
GSV 34 A4 127 028 039 6016648 20 Pièce 5,44 CHF Prix / 1 Pièce
Fixation murale et au sol A4
WB GR A4 ----- 6017164 20 Pièce 9,19 CHF Prix / 1 Pièce - Téléchargements
-
Fiche technique G-GRM 150 100 A4 / 6005574 , 0.22MB , pdfDéclaration de conformité UE G-GRM 150 100 A4 / 6005574 , 0.13MB , pdfREACH Déclaration de conformité G-GRM 150 100 A4 / 6005574 , 0.12MB , pdfRoHS Déclaration de conformité G-GRM 150 100 A4 / 6005574 , 0.12MB , pdfDéclaration environnementale de produits (EPD) G-GRM 150 100 A4 / 6005574 , 2.03MB , pdfAide à la sélection GR-Magic® , 0.27MB , pdfInstructions de montage Instructions de montage Systèmes de chemins de câbles en treillis , 9.52MB , pdf
