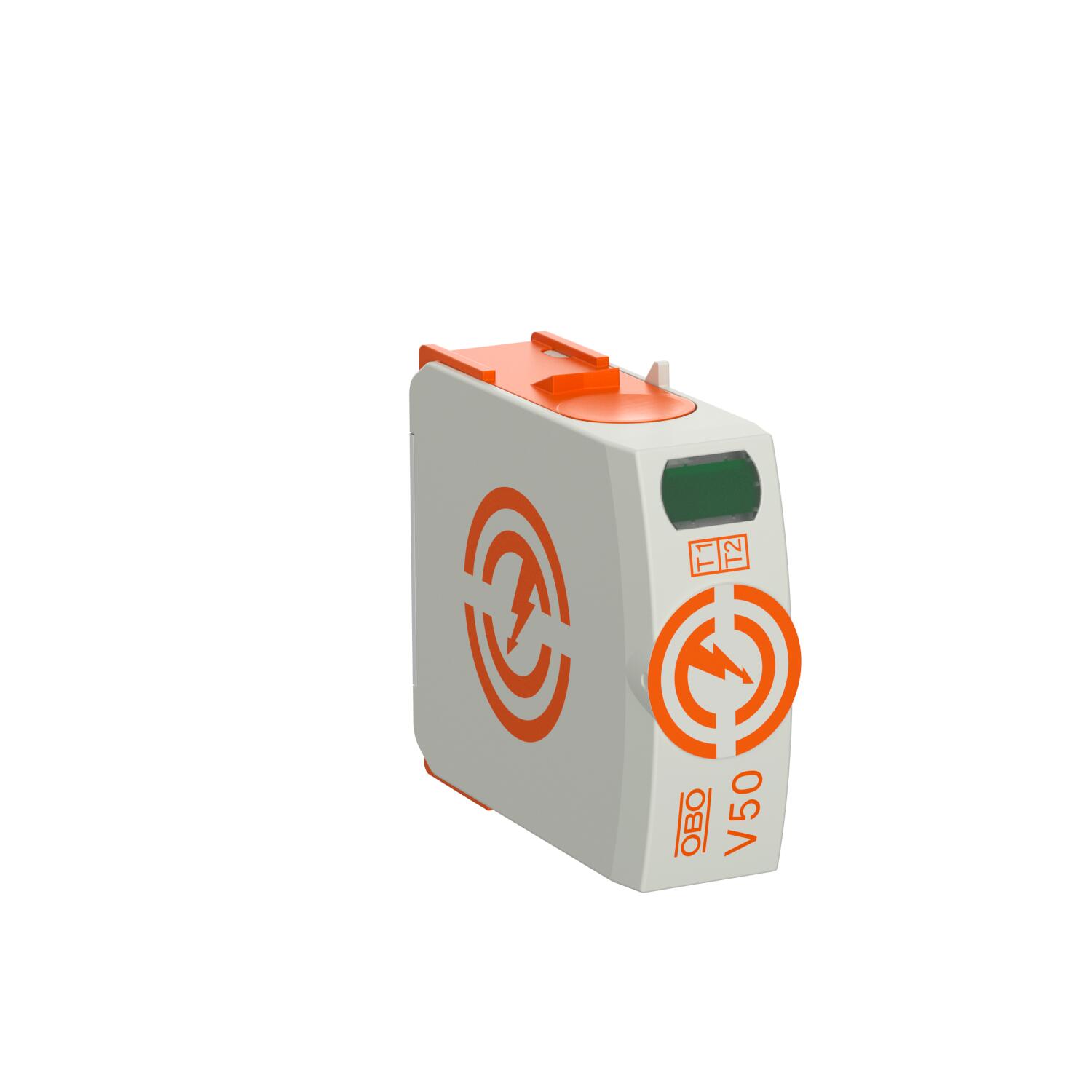

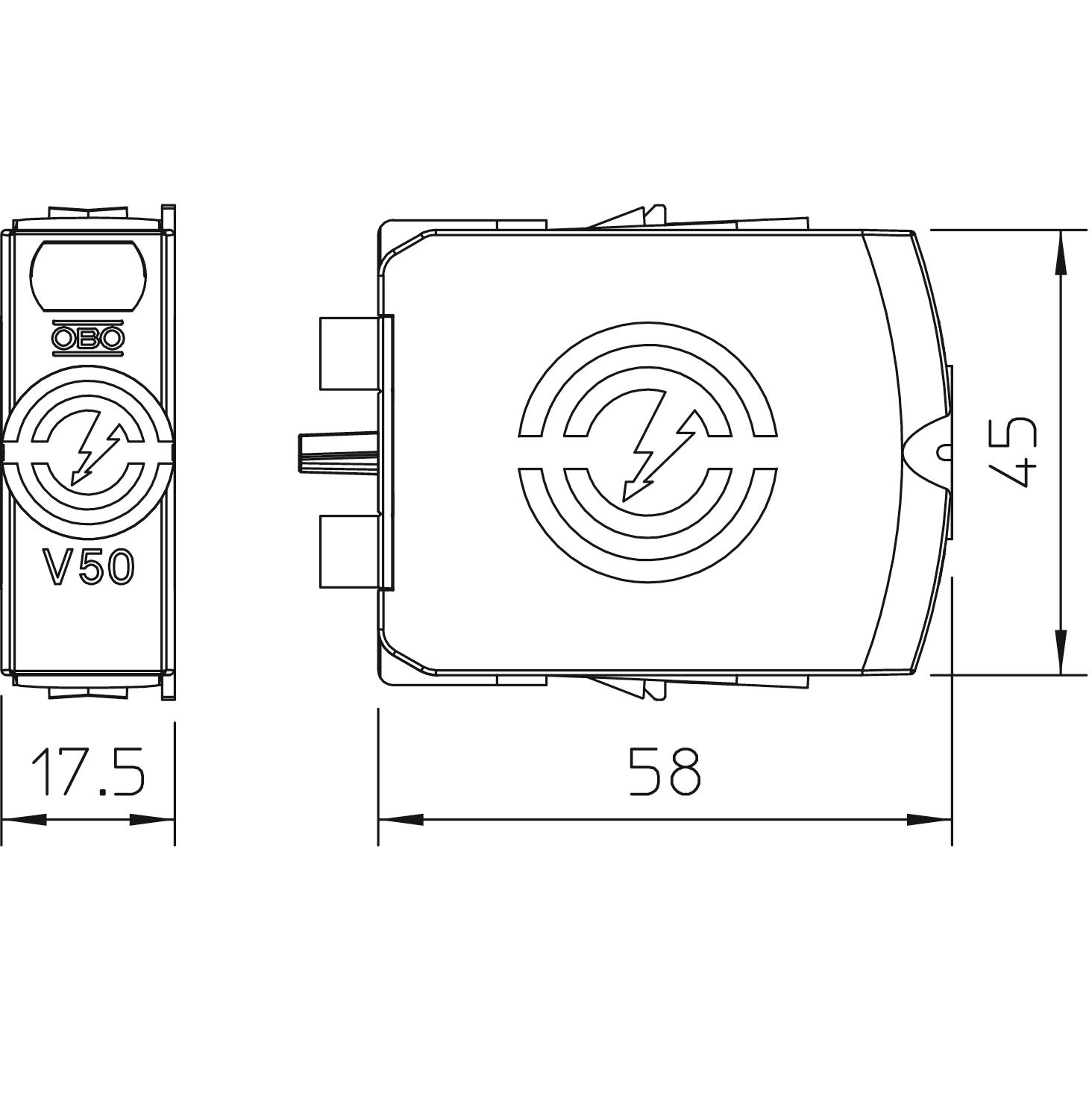

Cartouche V50 150 V

Réf. 5093505 | EAN 4012196153718

1
IP20
Description du produit

Description du produit

Cartouche de parafoudre combiné type 1+2


• Pour liaison équipotentielle de protection contre la foudre selon VDE 0185-305 (CEI 62305)

• Capacité d'écoulement du courant de foudre de 12,5 kA (10/350) par pôle

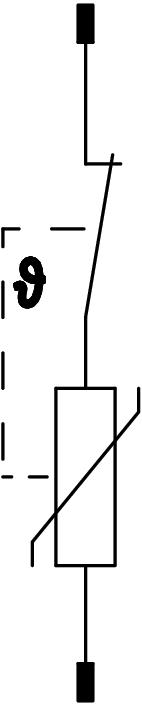

• Parafoudre modulaire débrochable avec dispositif de coupure dynamique et voyant d'état

• Mécanisme de verrouillage des cartouches avec protection contre les vibrations et codage de tension

• Plastique selon UL 94 V-0
  • KEMA-KEUR, Pays-Bas
  • Österreichischer Verband für Elektrotechnik (Association autrichienne pour l'électrotechnique)
  • Fédération allemande des industries de l'éléctronique et de l'ingénierie de l'information
  • Underwriters Laboratories Inc., USA + CSA, Canada
  • Garantie 5 ans
  • Communautés Européennes, CE Déclaration de conformité selon directives CE
  • EurAsian Conformity
  • Passage de ZPF 0 jusqu'à 2
  • Protection combinée de type 1 et type 2
  • Expertise électrotechnique de l'installation
Caractéristiques techniques

Caractéristiques techniques

Couple de serrage 4 Nm
Courant de choc de décharge (10/350 μs) 12,5 kA
Courant de fuite maximal (8/20 μs) 50 kA
Courant de fuite maximal (8/20 μs) [L-N] 50 kA
Courant de fuite nominal (8/20 μs) 30 kA
Courant de fuite nominal (8/20 μs) [L-N] 30 kA
Dimension 150V
Écartement minimal 1,5 mm
fusible de puissance intégré non
fusible de puissance maximum 160 A
Homologations VDE
Indice de protection IP20
Matériau du boîtier PA UL 94 V-0
Modèle des pôles 1
Niveau de protection [L-N] ≤0,8
Nombre de pôles 1
Protection maximale contre les surtensions côté réseau 160 A gL/gG
Report d'alarme non
Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 50 kA eff
Section de conducteur flexible (à fils de faible diamètre) max. 2 AWG
Section de conducteur flexible (à fils de faible diamètre) max. 35 mm²
Section de conducteur flexible (à fils de faible diamètre) min. 16 AWG
Section de conducteur flexible (à fils de faible diamètre) min. 1,5 mm²
Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm²
Section de conducteur rigide (unifilaire/multifilaire) max. 2 AWG
Section de conducteur rigide (unifilaire/multifilaire) min. 1,5 mm²
Section de conducteur rigide (unifilaire/multifilaire) min. 16 AWG
Section de raccordement des bornes FM max. 16 AWG
Section de raccordement des bornes FM max. 1,5 mm²
Section de raccordement des bornes FM min. 21 AWG
Section de raccordement des bornes FM min. 0,5 mm²
signalisation sur l'appareil optique
soufflage non
SPD selon CEI 61643-1 classe I+II
SPD selon EN 61643-11 Type 1+2
SPD selon UL 1449 Type 4
Température de service max. 80 °C
Température de service min. -40 °C
temps de réponse <25 ns
Tension continue max. (L-N) 150 V
Tension max. permanente CA 150
Tension nominale CA (50 / 60 Hz) 120 V
Tension résiduelle [L-N] @ 1 kA 0,4 kV
Tension résiduelle [L-N] @ 5 kA 0,5 kV
Tension résiduelle [L-N] à 12,5 kA 0,6 kV
Tension TOV [L-N] - fail safe mode - 120 min 230 V
Tension TOV [L-N] - withstand mode - 5 s 175 V
Type de montage Rail DIN 35 mm
type du réseau tous
Tous les types

Tous les types

Type Modèle des pôles Tension max. permanente CA Indice de protection ELDAS-No. Réf. Quantité Plus petite unité de vente Prix de tarif TVA excl.
V50-0-150 1 150 IP20 ----- 5093505
1 Pièce 144,70 CHF Prix / 1 Pièce
V50-0-280 1 280 IP20 808 480 819 5093508
1 Pièce 39,00 CHF Prix / 1 Pièce
V50-0-320 1 320 IP20 ----- 5093509
1 Pièce 144,70 CHF Prix / 1 Pièce
V50-0-385 1 385 IP20 ----- 5093510
1 Pièce 144,70 CHF Prix / 1 Pièce
