Remarque: Cet article est un article de fin de série.
Vous pouvez trouver l’article de suivi ici: 1186730 / Bride de fixation 2056 pied U double, plaque de pression en matière plastique, FT
Bride de fixation rapide, plaque de pression double en matière plastique
Réf. 1176331 | EAN 4012195073871 | ELDAS-No. 120 213 765
- Description du produit
-
Description du produitConvient à tous les rails profilés en C d'une ouverture de 18 et 22 mm.
Plaque de pression en polypropylène, sans halogène, couleur gris clair RAL 7035.
-
- Caractéristiques techniques
-
Caractéristiques techniques

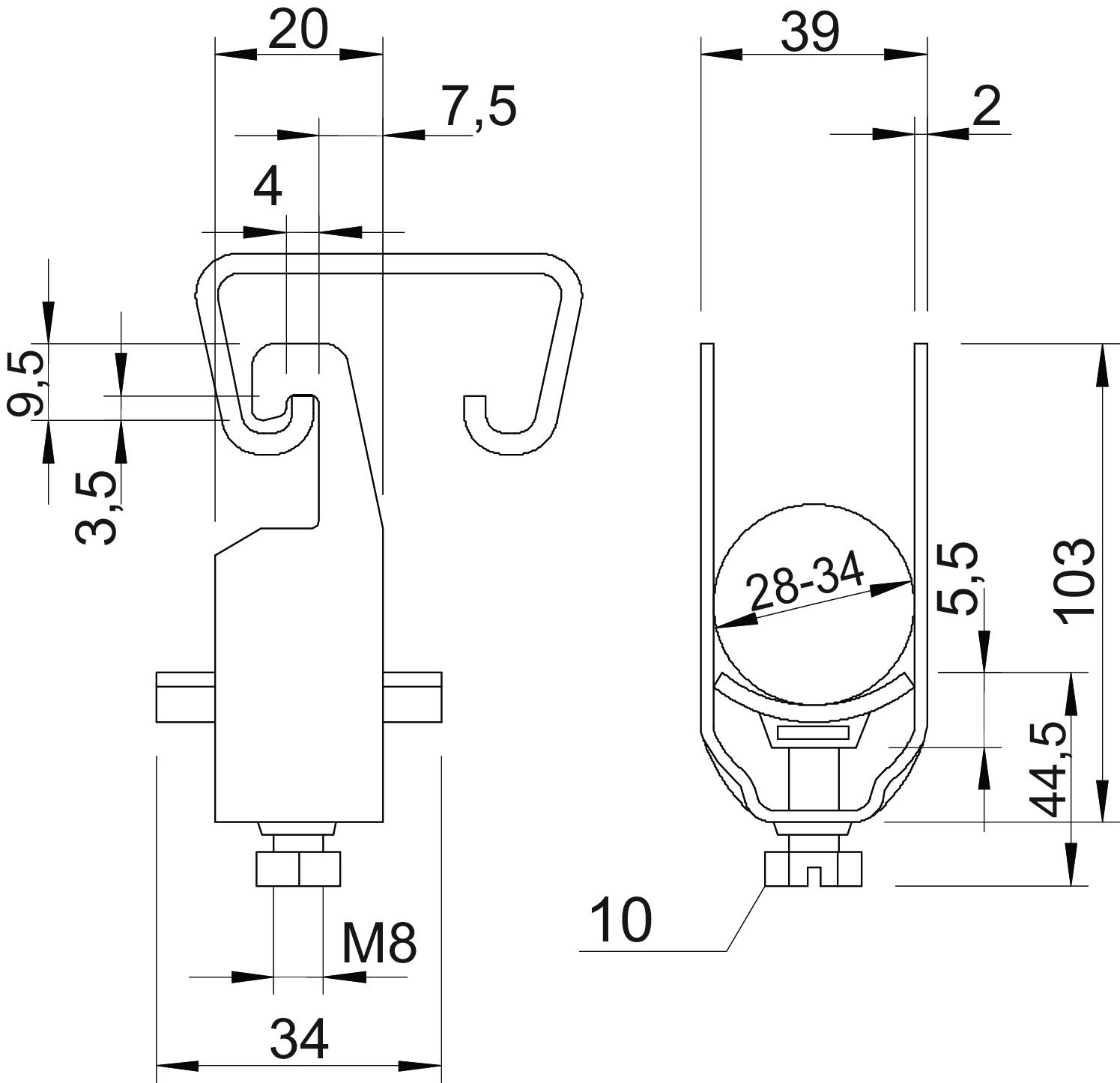

Avec carter en plastique oui Avec carter métallique non Avec contre-plaque non Cote A 20 mm Cote B 39 mm Cote c 34 mm Cote L 44,5 mm Cote t 2 mm Cote x 5,5 mm Dimension 28-34mm Dimension G (mm) M8 Dimension H 103 mm Empreinte CO2 (GWP) du berceau à la porte 0,1944 kg CO₂e / 1 Pièce Matériau acier Matériau de la plaque Plastique max. Couple de serrage 5 Nm Nombre de câbles/tubes 2 Plage de serrage D max. 34 mm Plage de serrage D min. 28 mm pour 1 câble H 67 mm pour 1 câble L 37,5 pour 2 câbles H 103 mm pour 2 câbles L 44,5 mm pour 3 câbles H 139 mm pour 3 câbles L 44,5 mm pour diamètre de tube max. 32 mm pour diamètre de tube min. 32 mm Pour rail avec largeur de fente (avec intervalle) max. 22 mm Pour rail avec largeur de fente (avec intervalle) min. 18 mm Qualité du matériau de la plaque Polypropylène Résistant aux chocs non Sans halogène oui Supplément matériau acier Supplément surface galvanisé à chaud Surface galvanisé à chaud par trempage Type de montage Rail profilé - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique 2056U 2 34 FT / 1176331 , 0.20MB , pdfCatalogue Fastening materials , 19.78MB , pdfDéclaration de conformité UE 2056U 2 34 FT / 1176331 , 0.13MB , pdfREACH Déclaration de conformité 2056U 2 34 FT / 1176331 , 0.12MB , pdfRoHS Déclaration de conformité 2056U 2 34 FT / 1176331 , 0.12MB , pdf
