Remarque: Cet article est un article de fin de série.
Bride de fixation rapide, patin de pression simple en métal, profilé rond/tuyaux
Réf. 1158309 | EAN 4012195358428
- Description du produit
-
Description du produitConvient pour tous les profilés métalliques ronds ou les tubes d'un diamètre max. de 22 mm. Bride, plaque de pression et vis sont en acier galvanisé à chaud.
Les patins de pression métalliques ont des arêtes et des angles très arrondis sur toutes les faces pour éviter que les câbles soient endommagés.
-
- Caractéristiques techniques
-
Caractéristiques techniques

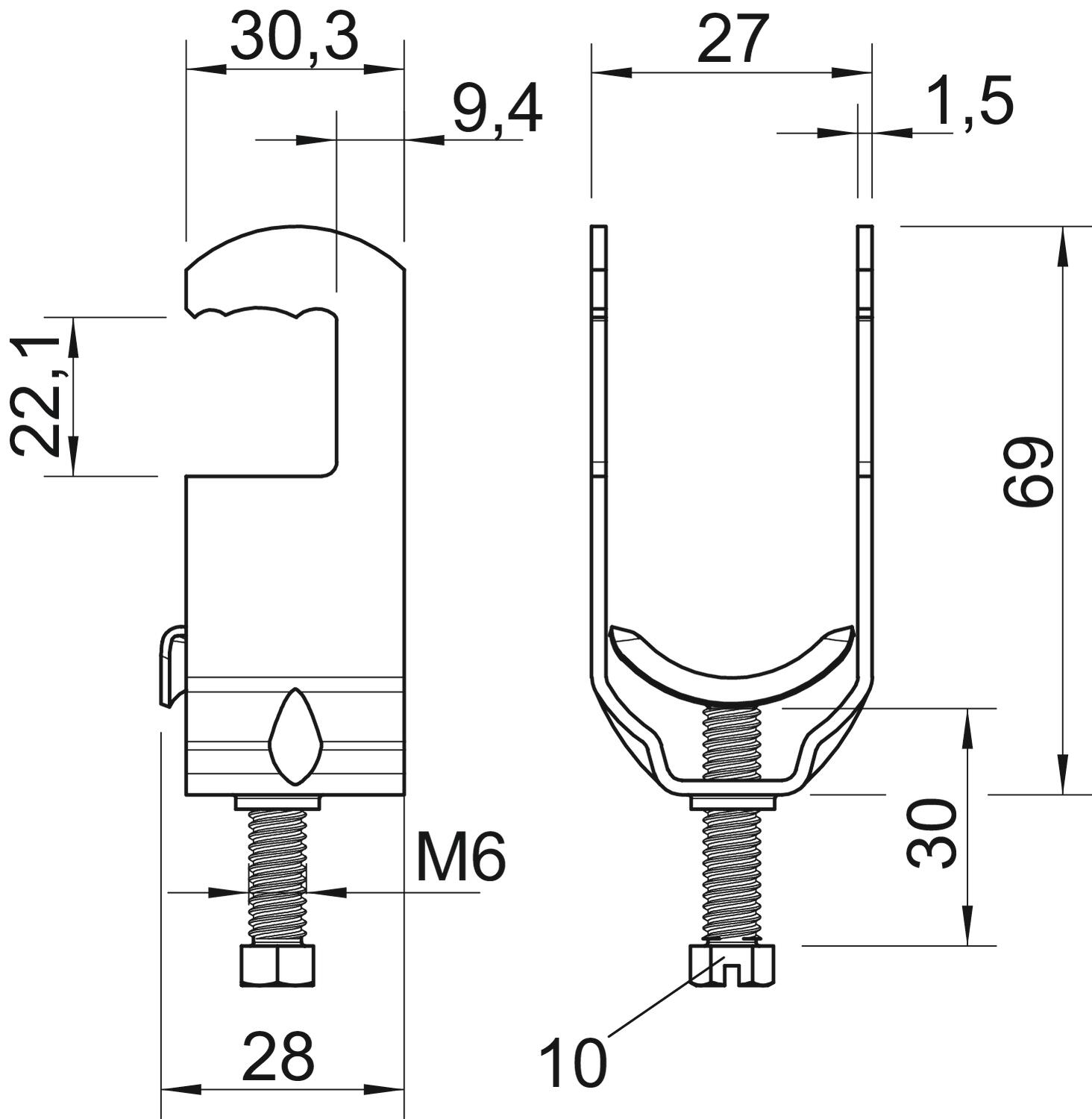

Avec carter en plastique non Avec carter métallique oui Avec contre-plaque non Cote B 27 mm Cote c 28 mm Cote L 30 mm Cote t 1,5 mm Dimension 16-22mm Dimension G (mm) M6 Dimension H 69 mm Empreinte CO2 (GWP) du berceau à la porte 0,1341 kg CO₂e / 1 Pièce Matériau acier Matériau de la plaque acier max. Couple de serrage 3 Nm Nombre de câbles/tubes 1 Plage de serrage D max. 22 mm Plage de serrage D min. 16 mm pour diamètre de tube max. 20 mm pour diamètre de tube min. 20 mm Résistant aux chocs non Sans halogène non Supplément matériau acier Supplément surface galvanisé à chaud Surface galvanisé à chaud par trempage Type de montage Profilé rond - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique 2056RS M 22 FT / 1158309 , 0.18MB , pdfCatalogue Fastening materials , 19.78MB , pdfDéclaration de conformité UE 2056RS M 22 FT / 1158309 , 0.13MB , pdfREACH Déclaration de conformité 2056RS M 22 FT / 1158309 , 0.12MB , pdfRoHS Déclaration de conformité 2056RS M 22 FT / 1158309 , 0.12MB , pdf
