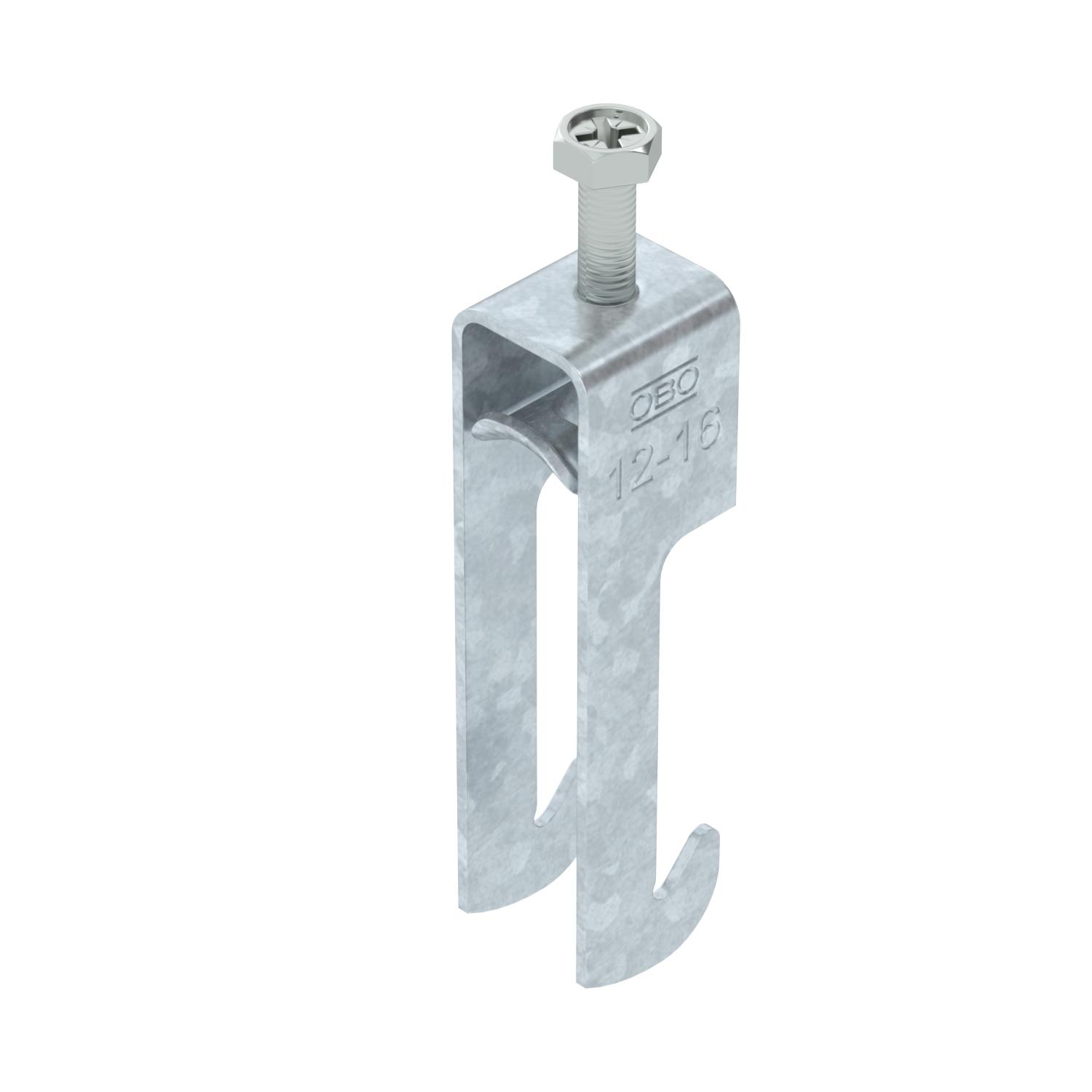

Bride de fixation 2056 pied W, simple, plaque de pression en métal, FT 12 | 16 | 3

Bride de fixation 2056 pied W, simple, plaque de pression en métal, FT

Réf. 1188304 | EAN 4012197416713

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

max. Couple de serrage

Description du produit

Description du produit

Bride de fixation avec pied W, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal d’1 câble individuel sur des cornières jusqu’à < 40 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec carter métallique	oui

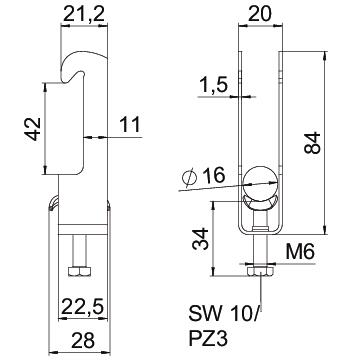

Cote A	22,5 mm
Cote B	20 mm
Cote c	28 mm
Cote L	34 mm
Cote t	1,5 mm
Dimension	12-16mm
Dimension G (mm)	M6
Dimension H	84 mm
Empreinte CO2 (GWP) du berceau à la porte	0,1318 kg CO2e / 1 Pièce
Épaisseur de tôle	1,5 mm
Filetage	M6
Hauteur	84 mm
Largeur	20 mm
Longueur	22,5 mm

Longueur dimensions extérieures	28 mm
Matériau	acier
max. Couple de serrage	3 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm
Plage de serrage D max.	16 mm
Plage de serrage D min.	12 mm
pour diamètre de tube max.	16 mm
pour diamètre de tube min.	12 mm
Sans halogène	oui
Supplément matériau	acier
Supplément surface	galvanisé à chaud
Surface	galvanisé à chaud par trempage
Type de montage	Cornière lourde

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	max. Couple de serrage	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
BS-W1-M-12 FT	8 mm	12 mm	3 Nm	1188301	Pièce	100 Pièce	286,10 CHF Prix / 100 Pièce
BS-W1-M-16 FT	12 mm	16 mm	3 Nm	1188304	Pièce	100 Pièce	319,95 CHF Prix / 100 Pièce
BS-W1-M-22 FT	16 mm	22 mm	3 Nm	1188307	Pièce	100 Pièce	351,40 CHF Prix / 100 Pièce
BS-W1-M-28 FT	22 mm	28 mm	3 Nm	1188310	Pièce	100 Pièce	436,35 CHF Prix / 100 Pièce
BS-W1-M-34 FT	28 mm	34 mm	3 Nm	1188313	Pièce	100 Pièce	535,95 CHF Prix / 100 Pièce
BS-W1-M-40 FT	34 mm	40 mm	3 Nm	1188316	Pièce	100 Pièce	590,00 CHF Prix / 100 Pièce
BS-W1-M-46 FT	40 mm	46 mm	5 Nm	1188319	Pièce	100 Pièce	662,25 CHF Prix / 100 Pièce
BS-W1-M-52 FT	46 mm	52 mm	5 Nm	1188322	Pièce	100 Pièce	718,95 CHF Prix / 100 Pièce
BS-W1-M-58 FT	52 mm	58 mm	5 Nm	1188325	Pièce	50 Pièce	774,55 CHF Prix / 100 Pièce
BS-W1-M-64 FT	58 mm	64 mm	5 Nm	1188328	Pièce	50 Pièce	827,30 CHF Prix / 100 Pièce
BS-W1-M-70 FT	64 mm	70 mm	5 Nm	1188331	Pièce	50 Pièce	1.023,15 CHF Prix / 100 Pièce
