Bride de fixation 2056 pied U, simple, plaque de pression métallique, A2 8 | 12 | 3

Bride de fixation 2056 pied U, simple, plaque de pression métallique, A2

Réf. 1188401 | EAN 4012197417284

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

max. Couple de serrage

Revenir à la vue d'ensemble

Description du produit

Description du produit

Bride de fixation avec pied U, plaque de pression métallique avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal d’1 câble individuel sur des rails profilés en C. Pour une ouverture de 18 – 22 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.

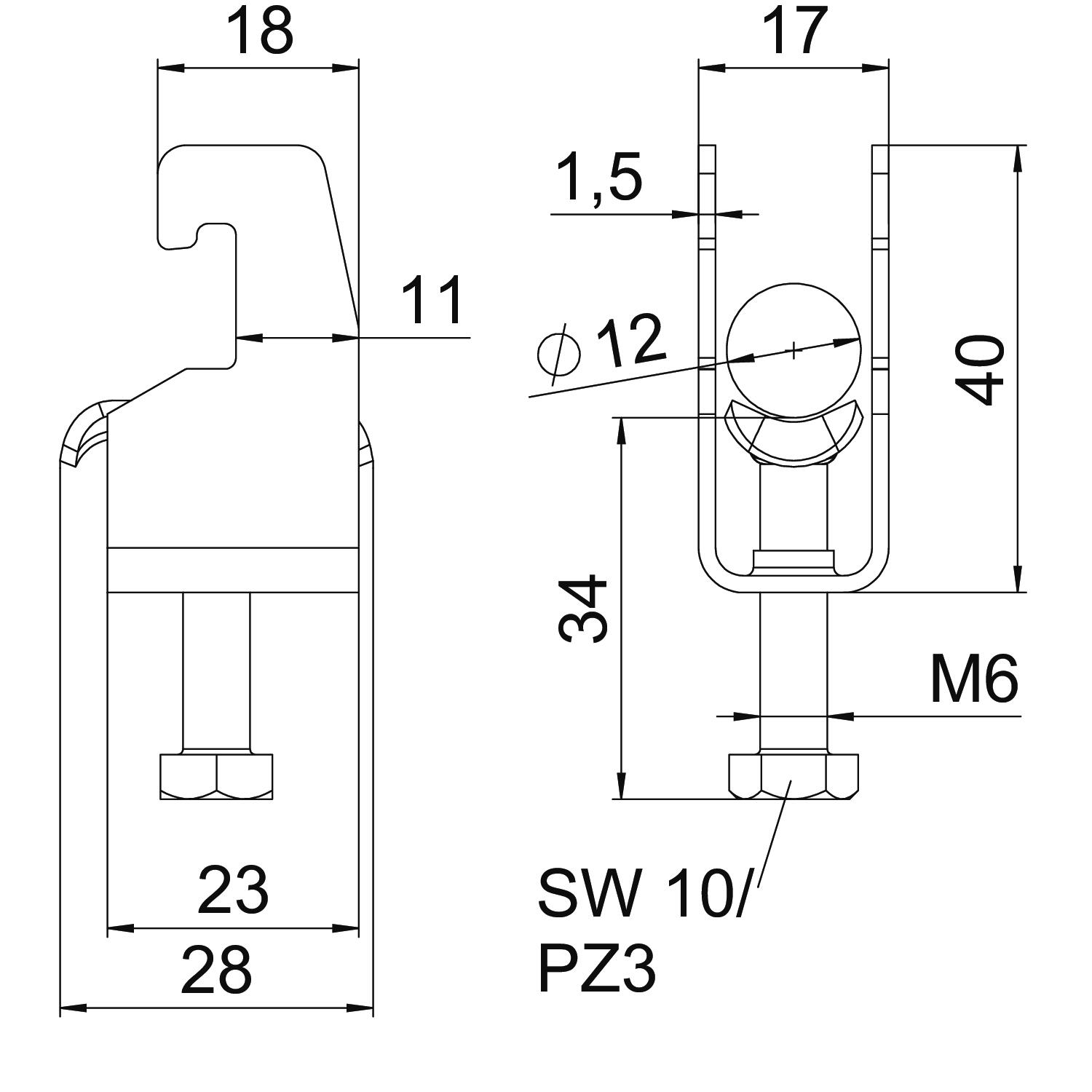

Caractéristiques techniques

Caractéristiques techniques

Avec carter métallique	oui
Cote A	22,5 mm
Cote B	17 mm
Cote c	28 mm
Cote L	34 mm
Cote t	1,5 mm
Dimension	8-12mm
Dimension G (mm)	M6
Dimension H	40 mm
Empreinte CO2 (GWP) du berceau à la porte	0,2153 kg CO₂e / 1 Pièce
Épaisseur de tôle	1,5 mm
Filetage	M6
Hauteur	40 mm
Largeur	17 mm
Longueur	22,5 mm
Longueur dimensions extérieures	28 mm

Matériau	acier inoxydable 1.4301
max. Couple de serrage	3 Nm
Nombre de câbles/tubes	1
Ouverture	10 mm
Plage de serrage D max.	12 mm
Plage de serrage D min.	8 mm
pour diamètre de tube max.	12 mm
pour diamètre de tube min.	8 mm
Pour rail avec largeur de fente (avec intervalle) max.	22 mm
Pour rail avec largeur de fente (avec intervalle) min.	18 mm
Sans halogène	oui
Supplément matériau	Acier inoxydable
Supplément surface	non traité
Surface	nu, traité
Type de montage	Rail profilé

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	max. Couple de serrage	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
BS-U1-M-12 A2	8 mm	12 mm	3 Nm	1188401	Pièce	100 Pièce	600,10 CHF Prix / 100 Pièce
BS-U1-M-16 A2	12 mm	16 mm	3 Nm	1188404	Pièce	100 Pièce	672,95 CHF Prix / 100 Pièce
BS-U1-M-22 A2	16 mm	22 mm	3 Nm	1188407	Pièce	100 Pièce	701,15 CHF Prix / 100 Pièce
BS-U1-M-28 A2	22 mm	28 mm	3 Nm	1188410	Pièce	100 Pièce	751,90 CHF Prix / 100 Pièce
BS-U1-M-34 A2	28 mm	34 mm	3 Nm	1188413	Pièce	100 Pièce	905,15 CHF Prix / 100 Pièce
BS-U1-M-40 A2	34 mm	40 mm	3 Nm	1188416	Pièce	100 Pièce	938,95 CHF Prix / 100 Pièce
BS-U1-M-46 A2	40 mm	46 mm	5 Nm	1188419	Pièce	100 Pièce	1.021,15 CHF Prix / 100 Pièce
BS-U1-M-52 A2	46 mm	52 mm	5 Nm	1188422	Pièce	100 Pièce	1.140,00 CHF Prix / 100 Pièce
BS-U1-M-58 A2	52 mm	58 mm	5 Nm	1188425	Pièce	100 Pièce	1.378,90 CHF Prix / 100 Pièce
BS-U1-M-64 A2	58 mm	64 mm	5 Nm	1188428	Pièce	100 Pièce	1.684,50 CHF Prix / 100 Pièce
BS-U1-M-70 A2	64 mm	70 mm	5 Nm	1188431	Pièce	50 Pièce	1.889,80 CHF Prix / 100 Pièce
BS-U1-M-76 A2	70 mm	76 mm	5 Nm	1188434	Pièce	25 Pièce	2.330,80 CHF Prix / 100 Pièce
