Bride de fixation 2056 pied H double, plaque de pression en matière plastique, FT 22 | 28 | 3

Bride de fixation 2056 pied H double, plaque de pression en matière plastique, FT

Réf. 1186223 | EAN 4012196847075 | ELDAS-No. 120 200 075

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

max. Couple de serrage

Description du produit

Description du produit

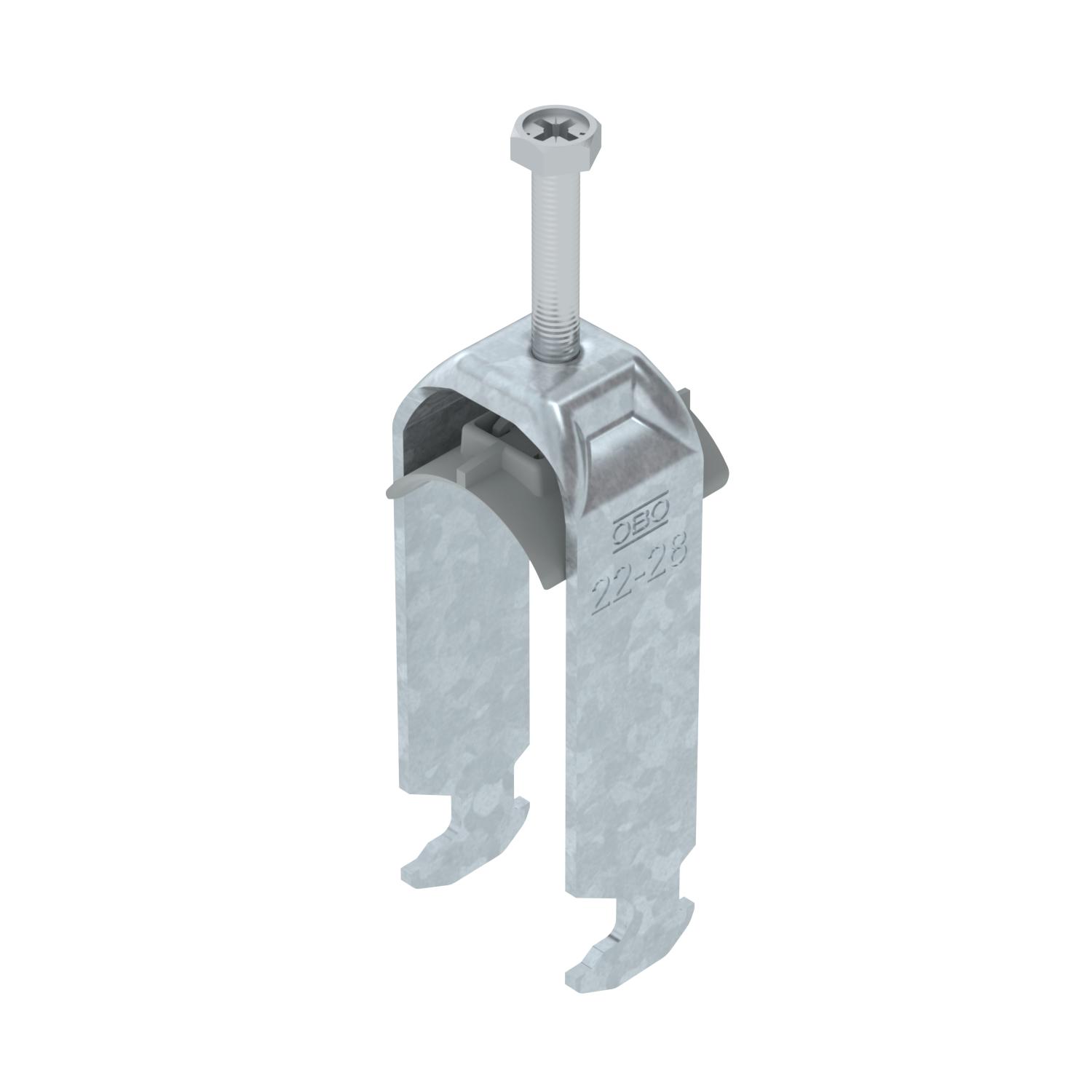

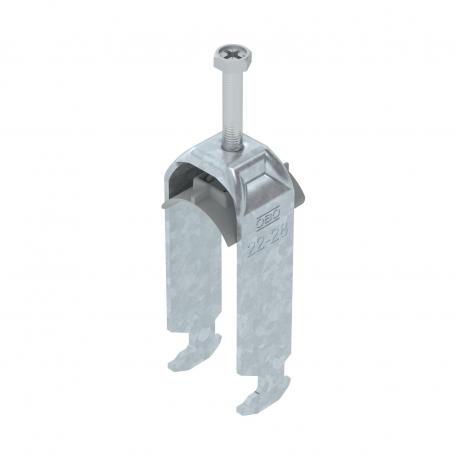

Bride de fixation avec pied tête de marteau, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal de 2 câbles individuels sur des rails profilés en C. Pour une ouverture de 16 – 17 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. Plusieurs câbles doivent être séparés par des plaques doubles. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec carter en plastique	oui
Avec contre-plaque	non
Conformité ROHS	oui
Dimension	22-28mm
Épaisseur de tôle	2 mm
Filetage	M6
Longueur dimensions extérieures	34 mm
Matériau	acier
Matériau de la plaque	Plastique
max. Couple de serrage	3 Nm
Nombre de câbles/tubes	2
Ouverture	10 mm
Plage de serrage D max.	28 mm

Plage de serrage D min.	22 mm
pour diamètre de tube max.	28 mm
pour diamètre de tube min.	22 mm
Pour rail avec largeur de fente (avec intervalle) max.	17 mm
Pour rail avec largeur de fente (avec intervalle) min.	16 mm
Qualité du matériau de la plaque	Polypropylène
Sans halogène	oui
Série de produit	2056 / 2058
Supplément matériau	acier
Supplément surface	galvanisé à chaud
Surface	galvanisé à chaud par trempage
Type de montage	Rail profilé

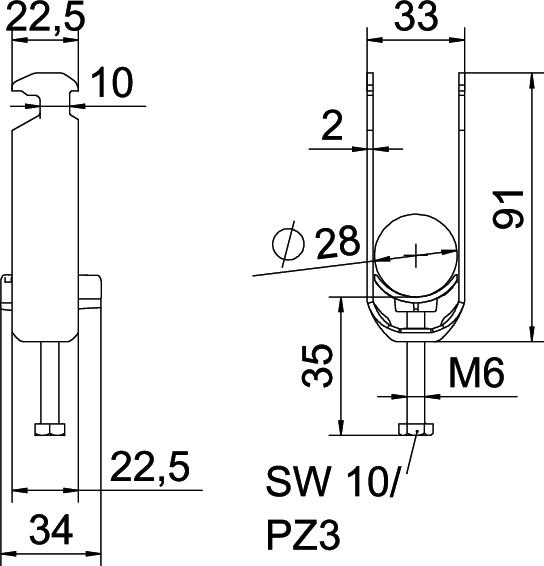

Dimensions

Cote A	22,5 mm
Cote B	33 mm
Cote c	34 mm
Cote L	47 mm
Cote t	2 mm

Dimension G (mm)	M6
Dimension H	91 mm
Hauteur	91 mm
Largeur	33 mm
Longueur	22,5 mm

Empreinte CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	0,1769 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pièce

Declared Unit Quantity	1
Empreinte CO2 (GWP) du berceau à la porte	0,1769 kg CO2e / 1 Pièce

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	max. Couple de serrage	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
BS-H2-K-12 FT	8 mm	12 mm	3 Nm	120 200 045	1186203	Pièce	50 Pièce	347,78 CHF Prix / 100 Pièce
BS-H2-K-16 FT	12 mm	16 mm	3 Nm	120 200 055	1186210	Pièce	50 Pièce	362,55 CHF Prix / 100 Pièce
BS-H2-K-22 FT	16 mm	22 mm	3 Nm	120 200 065	1186217	Pièce	50 Pièce	381,24 CHF Prix / 100 Pièce
BS-H2-K-28 FT	22 mm	28 mm	3 Nm	120 200 075	1186223	Pièce	50 Pièce	521,80 CHF Prix / 100 Pièce
BS-H2-K-34 FT	28 mm	34 mm	3 Nm	120 200 085	1186230	Pièce	50 Pièce	525,32 CHF Prix / 100 Pièce
BS-H2-K-40 FT	34 mm	40 mm	3 Nm	120 200 095	1186237	Pièce	50 Pièce	539,81 CHF Prix / 100 Pièce
BS-H2-K-46 FT	40 mm	46 mm	5 Nm	120 200 105	1186243	Pièce	50 Pièce	623,04 CHF Prix / 100 Pièce
BS-H2-K-52 FT	46 mm	52 mm	5 Nm	120 200 115	1186250	Pièce	50 Pièce	727,31 CHF Prix / 100 Pièce
BS-H2-K-58 FT	52 mm	58 mm	5 Nm	120 200 125	1186257	Pièce	50 Pièce	797,30 CHF Prix / 100 Pièce
BS-H2-K-64 FT	58 mm	64 mm	5 Nm	120 200 135	1186263	Pièce	50 Pièce	813,72 CHF Prix / 100 Pièce
