Bride de fixation 2056 pied H double, plaque de pression en matière plastique, Al 52 | 58 | 2

Bride de fixation 2056 pied H double, plaque de pression en matière plastique, Al

Réf. 1186457 | EAN 4012196848454 | ELDAS-No. 120 200 315

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

max. Couple de serrage	2 Nm

Description du produit

Description du produit

Bride de fixation avec pied tête de marteau, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal de 2 câbles individuels sur des rails profilés en C. Pour une ouverture de 16 – 17 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. Plusieurs câbles doivent être séparés par des plaques doubles. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec carter en plastique	oui
Avec contre-plaque	non
Dimension	52-58mm
Épaisseur de tôle	2,5 mm
Filetage	M8
Longueur dimensions extérieures	40 mm
Matériau	aluminium
Matériau de la plaque	Plastique
max. Couple de serrage	2 Nm
Nombre de câbles/tubes	2
Ouverture	10 mm

Plage de serrage D max.	58 mm
Plage de serrage D min.	52 mm
pour diamètre de tube max.	58 mm
pour diamètre de tube min.	52 mm
Pour rail avec largeur de fente (avec intervalle) max.	17 mm
Pour rail avec largeur de fente (avec intervalle) min.	16 mm
Qualité du matériau de la plaque	Polypropylène
Sans halogène	oui
Supplément matériau	aluminium
Supplément surface	non traité
Type de montage	Rail profilé

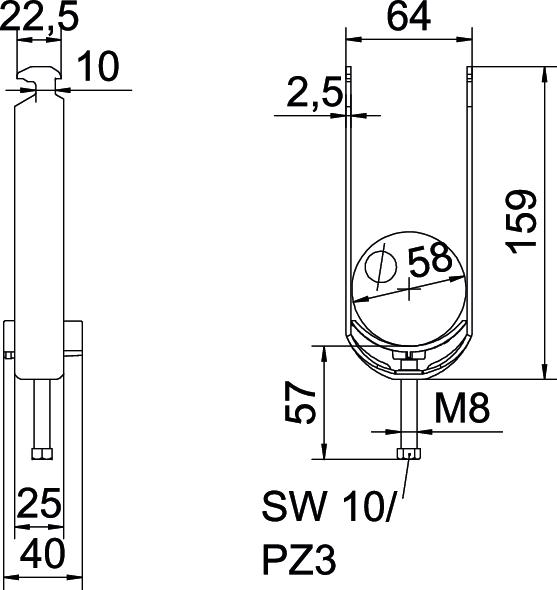

Dimensions

Cote A	25 mm
Cote B	64 mm
Cote c	40 mm
Cote L	58 mm
Cote t	2,5 mm

Dimension G (mm)	M8
Dimension H	159 mm
Hauteur	159 mm
Largeur	64 mm
Longueur	25 mm

Empreinte CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	0,9019 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Pièce

Declared Unit Quantity (LCA)	1
Empreinte CO2 (GWP) du berceau à la porte	0,9019 kg CO2e / 1 Pièce

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	max. Couple de serrage	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
BS-H2-K-12 ALU	8 mm	12 mm	2 Nm	120 200 235	1186403	Pièce	50 Pièce	411,53 CHF Prix / 100 Pièce
BS-H2-K-16 ALU	12 mm	16 mm	2 Nm	120 200 245	1186410	Pièce	50 Pièce	482,67 CHF Prix / 100 Pièce
BS-H2-K-22 ALU	16 mm	22 mm	2 Nm	120 200 255	1186417	Pièce	50 Pièce	544,47 CHF Prix / 100 Pièce
BS-H2-K-28 ALU	22 mm	28 mm	2 Nm	120 200 265	1186423	Pièce	50 Pièce	606,21 CHF Prix / 100 Pièce
BS-H2-K-34 ALU	28 mm	34 mm	2 Nm	120 200 275	1186430	Pièce	50 Pièce	678,33 CHF Prix / 100 Pièce
BS-H2-K-40 ALU	34 mm	40 mm	2 Nm	120 200 285	1186437	Pièce	50 Pièce	740,12 CHF Prix / 100 Pièce
BS-H2-K-46 ALU	40 mm	46 mm	2 Nm	120 200 295	1186443	Pièce	50 Pièce	801,75 CHF Prix / 100 Pièce
BS-H2-K-52 ALU	46 mm	52 mm	2 Nm	120 200 305	1186450	Pièce	50 Pièce	862,73 CHF Prix / 100 Pièce
BS-H2-K-58 ALU	52 mm	58 mm	2 Nm	120 200 315	1186457	Pièce	50 Pièce	934,86 CHF Prix / 100 Pièce
