Bride de fixation 2056 pied H double, plaque de pression en matière plastique, A2 52 | 58 | 5

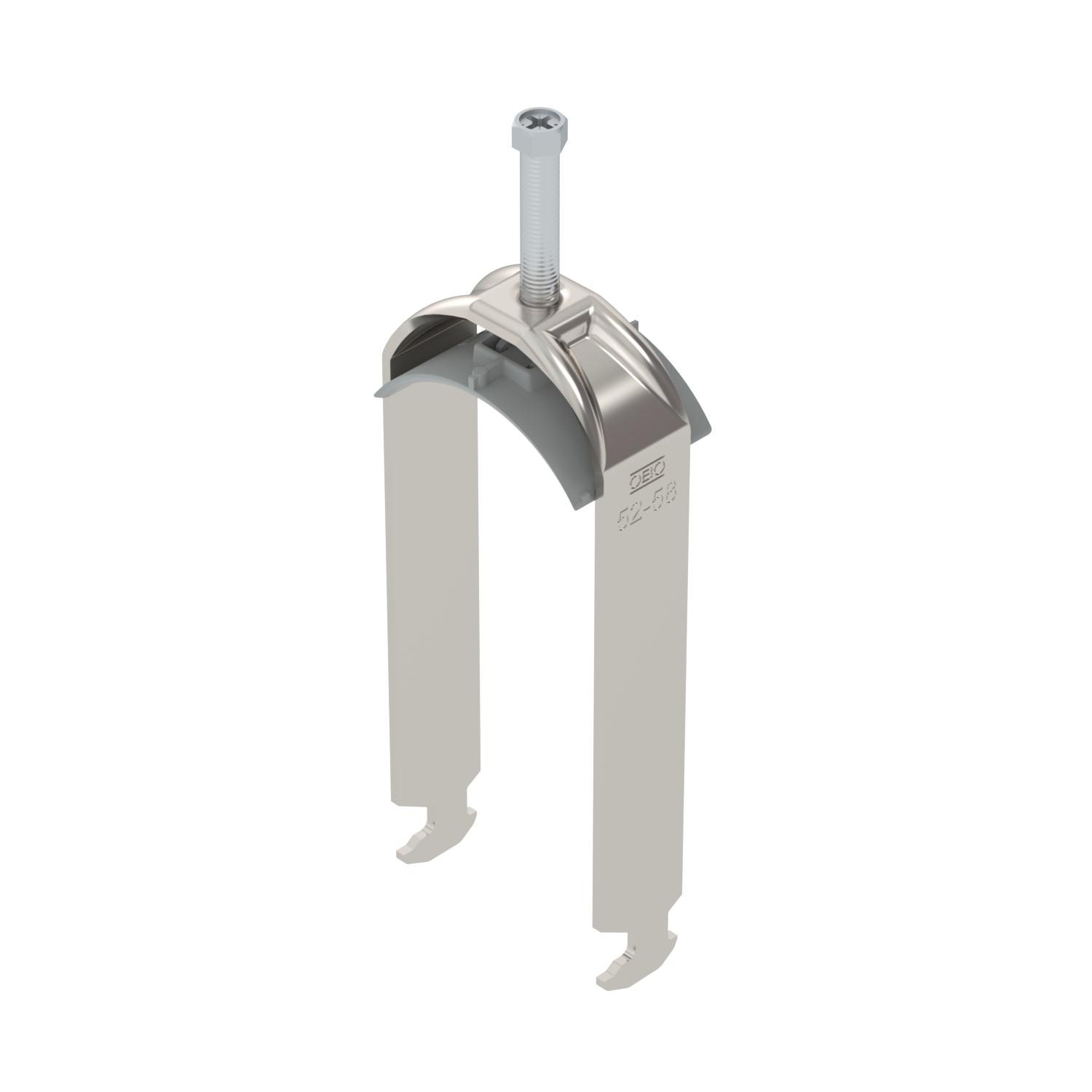

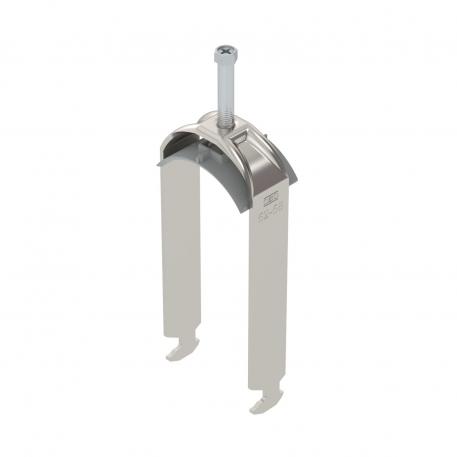

Bride de fixation 2056 pied H double, plaque de pression en matière plastique, A2

Réf. 1186357 | EAN 4012196847976 | ELDAS-No. 120 200 215

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

max. Couple de serrage

Description du produit

Description du produit

Bride de fixation avec pied tête de marteau, plaque de pression en matière plastique en polypropylène. Pour montage vertical et horizontal de 2 câbles individuels sur des rails profilés en C. Pour une ouverture de 16 – 17 mm. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. Plusieurs câbles doivent être séparés par des plaques doubles. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec carter en plastique	oui
Avec contre-plaque	non
Dimension	52-58mm
Épaisseur de tôle	2,5 mm
Filetage	M8
Longueur dimensions extérieures	40 mm
Matériau	acier inoxydable 1.4301
Matériau de la plaque	Plastique
max. Couple de serrage	5 Nm
Nombre de câbles/tubes	2
Ouverture	10 mm
Plage de serrage D max.	58 mm

Plage de serrage D min.	52 mm
pour diamètre de tube max.	58 mm
pour diamètre de tube min.	52 mm
Pour rail avec largeur de fente (avec intervalle) max.	17 mm
Pour rail avec largeur de fente (avec intervalle) min.	16 mm
Qualité du matériau de la plaque	Polypropylène
Sans halogène	oui
Supplément matériau	Acier inoxydable
Supplément surface	non traité
Surface	nu, traité
Type de montage	Rail profilé

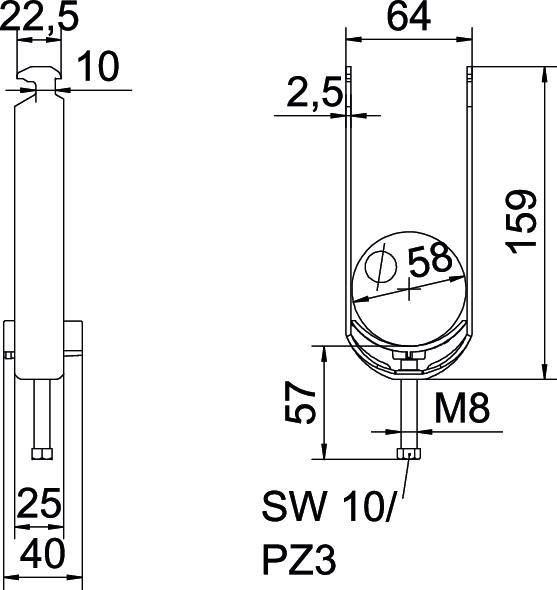

Dimensions

Cote A	25 mm
Cote B	64 mm
Cote c	40 mm
Cote L	58 mm
Cote t	2,5 mm

Dimension G (mm)	M8
Dimension H	159 mm
Hauteur	159 mm
Largeur	64 mm
Longueur	25 mm

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	max. Couple de serrage	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
BS-H2-K-16 A2	12 mm	16 mm	3 Nm	120 200 145	1186310	Pièce	50 Pièce	584,76 CHF Prix / 100 Pièce
BS-H2-K-22 A2	16 mm	22 mm	3 Nm	120 200 155	1186317	Pièce	50 Pièce	808,06 CHF Prix / 100 Pièce
BS-H2-K-28 A2	22 mm	28 mm	3 Nm	120 200 165	1186323	Pièce	50 Pièce	970,92 CHF Prix / 100 Pièce
BS-H2-K-34 A2	28 mm	34 mm	3 Nm	120 200 175	1186330	Pièce	50 Pièce	1.149,17 CHF Prix / 100 Pièce
BS-H2-K-40 A2	34 mm	40 mm	3 Nm	120 200 185	1186337	Pièce	25 Pièce	1.183,66 CHF Prix / 100 Pièce
BS-H2-K-46 A2	40 mm	46 mm	5 Nm	120 200 195	1186343	Pièce	25 Pièce	1.266,87 CHF Prix / 100 Pièce
BS-H2-K-52 A2	46 mm	52 mm	5 Nm	120 200 205	1186350	Pièce	25 Pièce	1.456,40 CHF Prix / 100 Pièce
BS-H2-K-58 A2	52 mm	58 mm	5 Nm	120 200 215	1186357	Pièce	25 Pièce	1.488,85 CHF Prix / 100 Pièce
BS-H2-K-64 A2	58 mm	64 mm	5 Nm	120 200 225	1186363	Pièce	15 Pièce	1.503,59 CHF Prix / 100 Pièce
