Bride de fixation 2056 pied F simple, plaque de pression en métal, FT 40 | 46 | 5

Bride de fixation 2056 pied F simple, plaque de pression en métal, FT

Réf. 1187438 | EAN 4012196853489

Réf. / Type

Plage de serrage D min.

Plage de serrage D max.

max. Couple de serrage

Description du produit

Description du produit

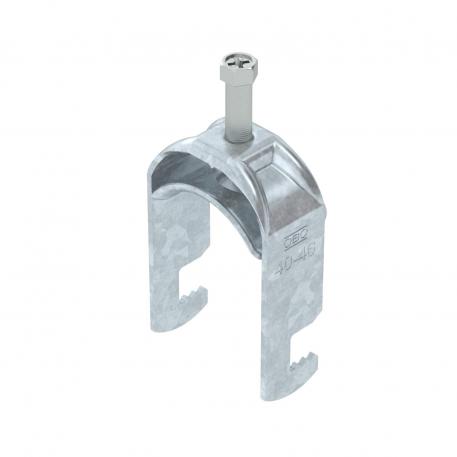

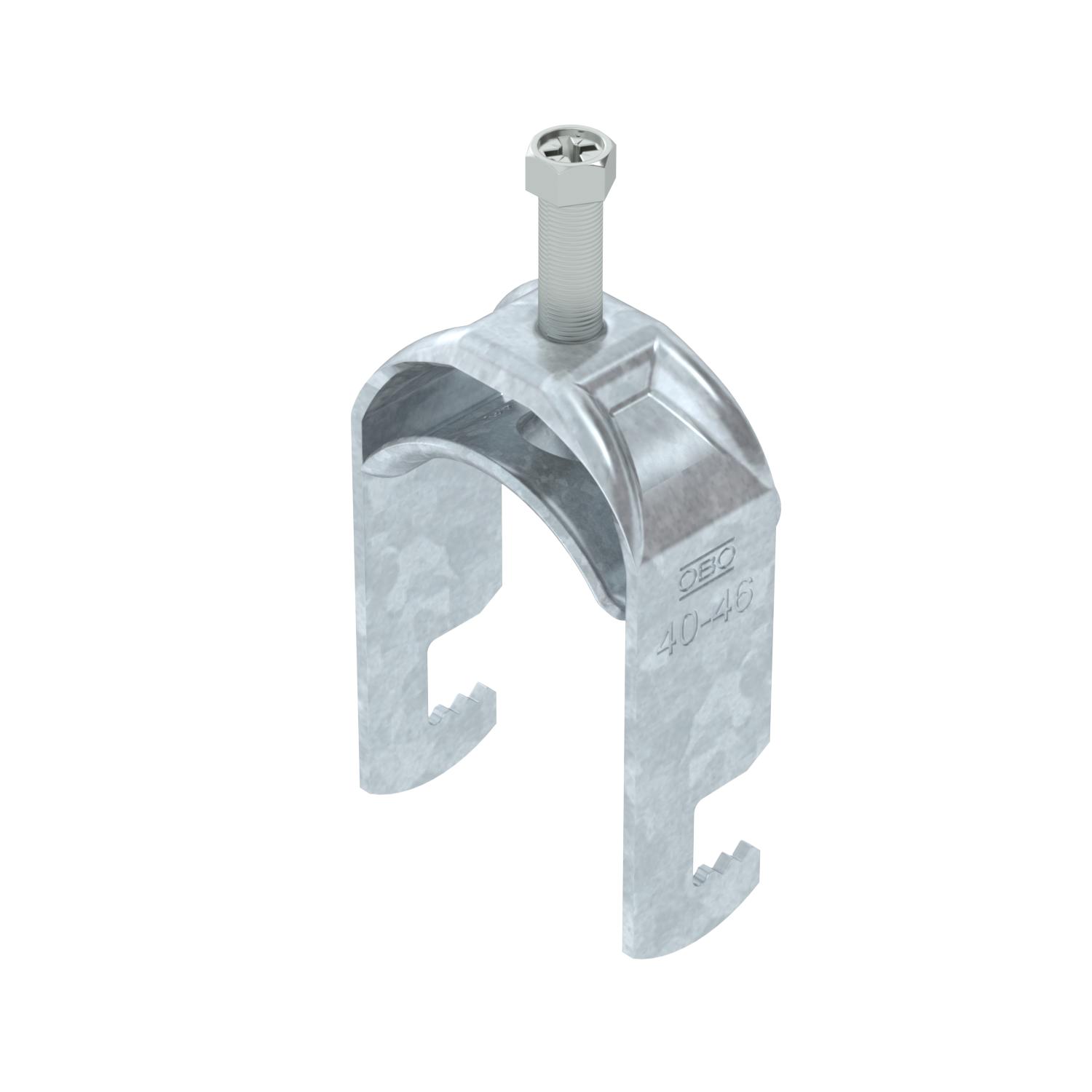

Bride de fixation avec pied F, plaque de pression en métal avec bords arrondis pour la protection des câbles. Pour montage vertical et horizontal d’1 câble individuel sur des fers plats. Avec vis à 1 filet sur plaque de pression, tête de vis hexagonale universelle SW10, avec fente et empreinte cruciforme. Convient au montage en intérieur et en extérieur. L’utilisation d’une contre-plaque est recommandée.

Caractéristiques techniques

Caractéristiques techniques

Avec carter métallique	oui
Avec contre-plaque	non
Conformité ROHS	oui
Dimension	40-46mm
Épaisseur de tôle	2 mm
Filetage	M8
Longueur dimensions extérieures	33 mm
Matériau	acier
Matériau de la plaque	acier
max. Couple de serrage	5 Nm
Nombre de câbles/tubes	1

Ouverture	10 mm
Plage de serrage D max.	46 mm
Plage de serrage D min.	40 mm
pour diamètre de tube max.	46 mm
pour diamètre de tube min.	40 mm
Sans halogène	oui
Série de produit	2056 / 2058
Supplément matériau	acier
Supplément surface	galvanisé à chaud
Surface	galvanisé à chaud par trempage
Type de montage	Profilé plat

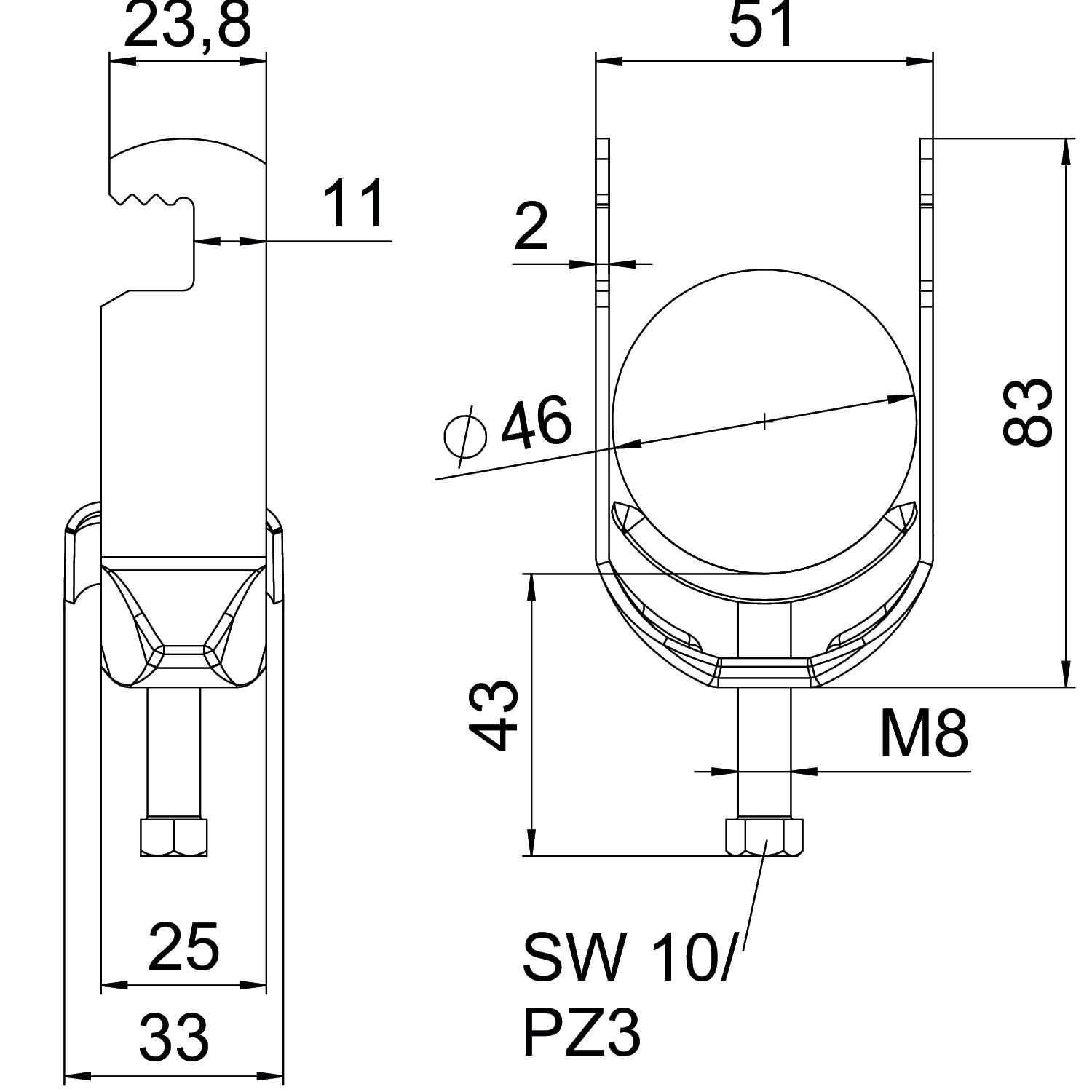

Dimensions

Cote A	25 mm
Cote B	51 mm
Cote c	33 mm
Cote L	43 mm
Cote t	2 mm

Dimension G (mm)	M8
Dimension H	83 mm
Hauteur	83 mm
Largeur	51 mm
Longueur	25 mm

Empreinte CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	0,2454 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pièce

Declared Unit Quantity	1
Empreinte CO2 (GWP) du berceau à la porte	0,2454 kg CO2e / 1 Pièce

Tous les types

Tous les types

Type	Plage de serrage D min.	Plage de serrage D max.	max. Couple de serrage	ELDAS-No.	Réf.	Quantité	Plus petite unité de vente	Prix de tarif TVA excl.
BS-F1-M-12 FT	8 mm	12 mm	3 Nm	120 101 605	1187402	Pièce	100 Pièce	301,53 CHF Prix / 100 Pièce
BS-F1-M-16 FT	12 mm	16 mm	3 Nm	120 101 615	1187408	Pièce	100 Pièce	329,43 CHF Prix / 100 Pièce
BS-F1-M-22 FT	16 mm	22 mm	3 Nm	120 101 625	1187414	Pièce	100 Pièce	339,51 CHF Prix / 100 Pièce
BS-F1-M-28 FT	22 mm	28 mm	3 Nm	120 101 635	1187420	Pièce	100 Pièce	459,61 CHF Prix / 100 Pièce
BS-F1-M-34 FT	28 mm	34 mm	3 Nm	120 101 645	1187426	Pièce	100 Pièce	500,23 CHF Prix / 100 Pièce
BS-F1-M-40 FT	34 mm	40 mm	3 Nm	-----	1187432	Pièce	100 Pièce	520,80 CHF Prix / 100 Pièce
BS-F1-M-46 FT	40 mm	46 mm	5 Nm	-----	1187438	Pièce	100 Pièce	611,08 CHF Prix / 100 Pièce
BS-F1-M-52 FT	46 mm	52 mm	5 Nm	-----	1187444	Pièce	100 Pièce	634,58 CHF Prix / 100 Pièce
BS-F1-M-58 FT	52 mm	58 mm	5 Nm	-----	1187450	Pièce	50 Pièce	683,65 CHF Prix / 100 Pièce
BS-F1-M-64 FT	58 mm	64 mm	5 Nm	-----	1187456	Pièce	50 Pièce	730,19 CHF Prix / 100 Pièce
