Borne universelle pour montage de module PV
Réf. 5901010 | EAN 4012197369637
- Description du produit
-

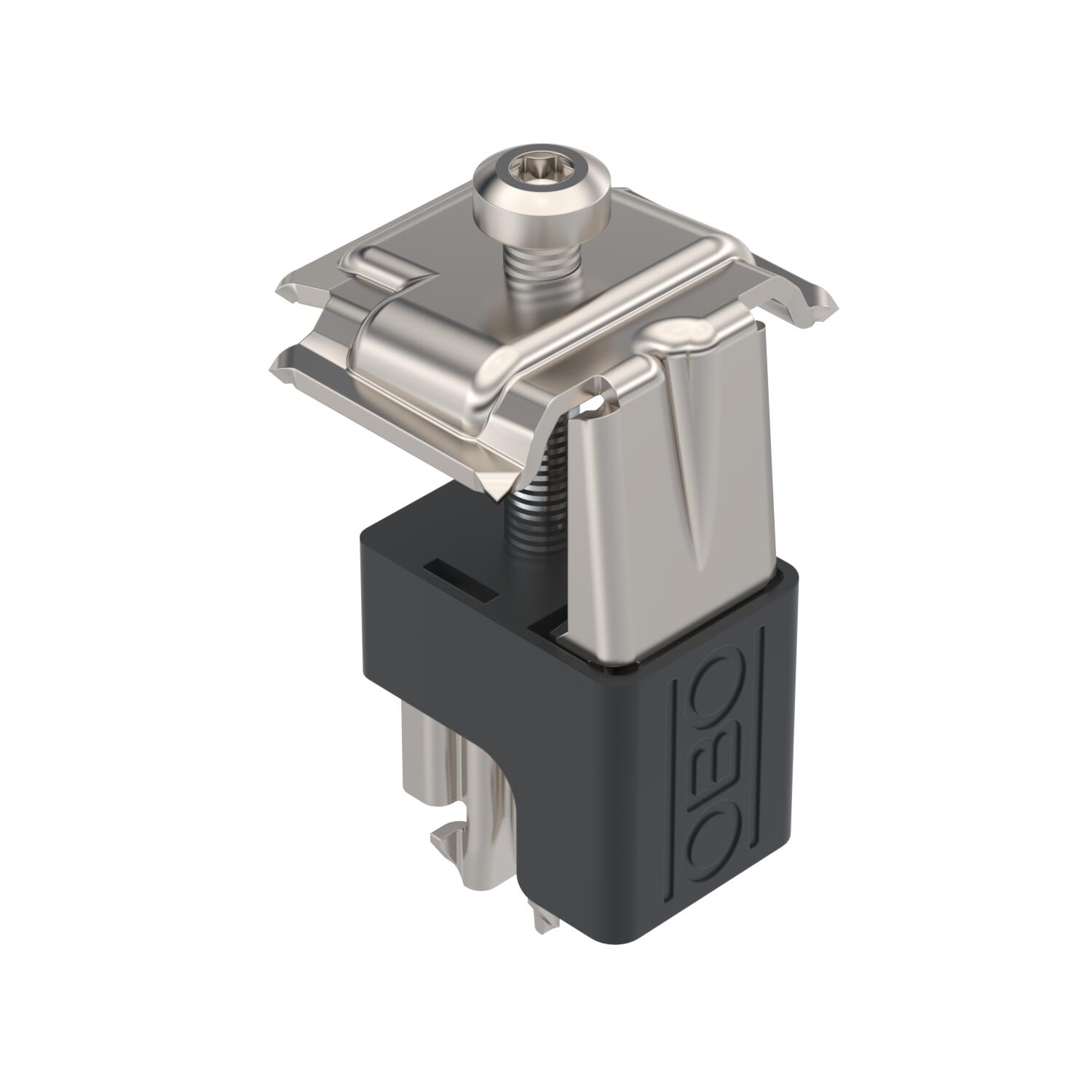

Description du produitBorne universelle pour le montage de modules photovoltaïques sur des toits plats et inclinés, convient en tant que borne entre 2 modules ou comme borne embout. Fixation préalable enfichable des cadres de modules sur le profil porteur TP 45 ainsi que sur les montants STK et STL. Convient pour une largeur de fente de 10 mm. Possibilité de pivotement à 90° après enclenchement. Fixation vissable du module PV avec une clé Torx 30.
-
- Caractéristiques techniques
-
Caractéristiques techniques

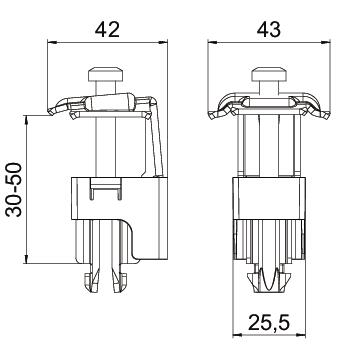

Coloris acier inoxydable Dimension 41x42x79 Empreinte CO2 (GWP) du berceau à la porte 0,6786 kg CO2e / 1 Pièce Hauteur 79 mm Largeur 43 mm Matériau Acier inoxydable Modèle de l’élément de fixation et de connexion photovoltaïque Borne universelle Pour hauteur du cadre max. 50 mm Pour hauteur du cadre min. 30 mm Profondeur 42 mm Réglable oui Surface nu With module earthing non - Tous les types
- Téléchargements
-
Fiche technique KLU A2 / 5901010 , 0.16MB , pdfREACH Déclaration de conformité KLU A2 / 5901010 , 0.12MB , pdfRoHS Déclaration de conformité KLU A2 / 5901010 , 0.13MB , pdfInstructions de montage Photovoltaik-Montagesysteme Magic PV Flat Glue für Flachdächer , 3.61MB , pdfInstructions de montage PV-Montagesysteme für Trapez- und Wellblechdächer , 2.53MB , pdfInstructions de montage PV mounting systems for pitched roofs , 4.03MB , pdfInstructions de montage PV mounting systems Magic PV Flat Pro , 5.39MB , pdfInstructions de montage PV mounting systems Magic PV Flat Basic , 3.89MB , pdf
