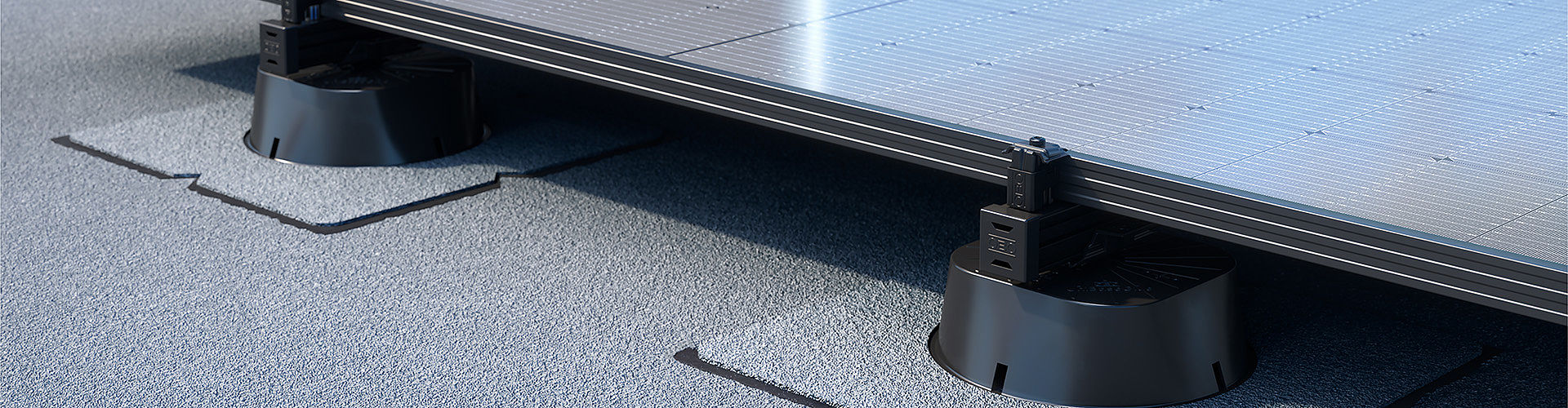

Magic PV Flat Glue
Der Universal-Standfuß Magic PV Flat Glue lässt sich als ballastfreies PV-Montagesystem bis maximal 5° (entspricht ca. 8%) auf Bitumenabdichtung und bis bis maximal 10° (entspricht ca. 17%) auf Kunststoffdachbahnen einsetzen. Ein Einsatz auf Schrägdächern, bei einer stärker geneigten Dächern, ist nur ausschließlich nach Rücksprache mit OBO und Überprüfung der Statik möglich. Die Montage erfolgt dem OBO-Standard entsprechend dachparallel. Eine aufgeständerte Bauweise lässt sich nach Rücksprache mit OBO möglicherweise ebenfalls realisieren. Auch hier muss zunächst die Statik überprüft werden. Bei spezifischen Projektanforderungen hilft Ihnen unser Technisches Office gerne weiter, unterstützt Sie bei der Planung und findet gemeinsam mit Ihnen eine für Sie passende Lösung.
Magic PV Flat Glue ist geeignet für Dachbahnen mit Bitumen- oder Kunststofffolieneindeckung (FPO). Die Installation erfolgt einfach und unkompliziert, indem der Universal-Standfuß mittels separat erhältlicher Manschette nahtlos mit der jeweils vorhandenen Dachabdichtung verschweißt wird. Gemäß des OBO Systemgedankens ist auch Magic PV Flat Glue mit weiteren OBO-Artikeln kombinierbar, beispielsweise mit dem Adapter zur Montage von Gitterrinnen.
Produkt-Highlights

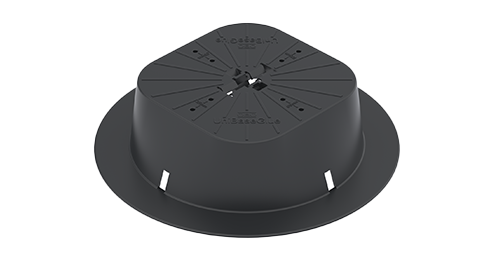

Universal-Standfuß Magic PV Flat Glue zum Kleben
- Hochwertiger Kunststoff Typ ASA gewährleistet maximale Lebensdauer im Außenbereich
- Auch als Installationssystem zum optionalen Cable Management innerhalb der PV-Anlage einsetzbar
- Einfache Installation: Wird mit einer Manschette nahtlos mit der Dachabdichtung verschweißt
- Auch als Cable Management Lösung für PV-Anlagen nutzbar
- Ballastfreie Lösung für alle Flachdächer mit max. 5° Neigung, geeignet für Dachbahnen mit Bitumen- oder Kunststofffolieneindeckung

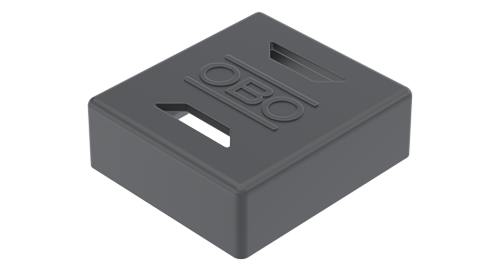

Endkappe für Trägerprofil
- Schwarze Ausführung zur lückenlosen und ästhetischen Anpassung an die ebenfalls schwarze Ausführung des dazugehörigen Trägerprofils
- Integrierte Lochungen ermöglichen Wasseraustritt und verhindern somit die Ansammlung von Wassermengen innerhalb des Trägerprofils
- Ästhetischer Abschluss des Trägerprofils: So lassen sich beispielsweise unschöne Schnittkanten kaschieren

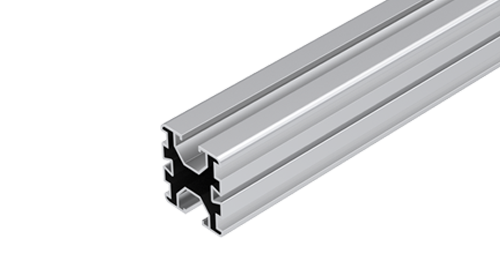

Trägerprofil für Flach-/Schrägdachsystem
- Blanke Ausführung für alle Dächer ohne erhöhte optische Anforderungen
- Zweiseitige 10 mm breite Nuten beispielsweise für Gleitmutter, Universal- und /oder Erdungsklemme
- Weitere seitliche Nuten beispielsweise für Längs- und /oder Kreuzverbinder

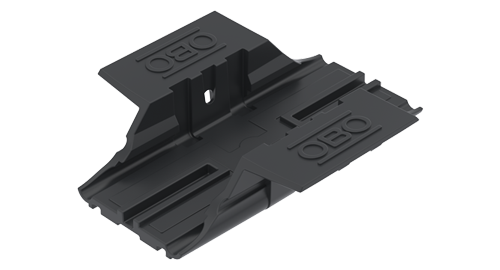

Adapter für Trägerprofil TP 45
- Werkzeuglose Montage des Adapters mit dem Universal-Standfuß
- Werkzeuglose Montage der Montageschiene mit dem Adapter
- Integrierte rutschhemmende Auflagefläche
- Werkzeuglose Demontage des Montageprofils
- Einfaches Ausrichten des Montageprofils

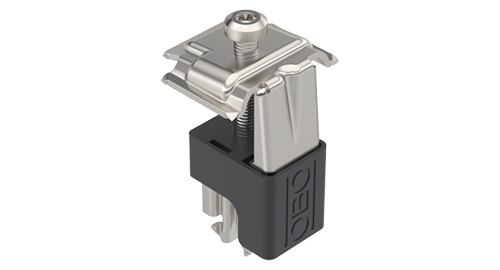

Universalklemme für Flach-/Schrägdachsystem
- Blanke Ausführung zur optimalen Kombination mit blank gehaltenem Trägerprofil
- Klemmbereich für Modulbefestigung von 30 bis 50 mm
- Drehbar um jeweils 90° nach dem Einrasten in Nut der Montageschiene
- Einsetzbar als Zwischen- oder Endklemme
- Spezielle Geometrie an den Ecken des Oberteils für den Potentialausgleich zum Solarmodul
- Umliegendes Kunststoffgehäuse führt das Oberteil und verhindert, dass sich dieses fälschlicherweise während der Montage verdreht.
- Das Oberteil bleibt in seiner oberen Position stehen bis das Solarmodul final befestigt wird.
- Klickbar auf den dafür vorgesehenen Montagefüßen (System Flachdach) und in der Nut der Montageschiene (System Schrägdach)
- Kunststoffgehäuse fungiert als Auflagefläche, um die Paneele entsprechend zu positionieren
- Lange Lebensdauer dank des Einsatzes hochwertigen Edelstahls.

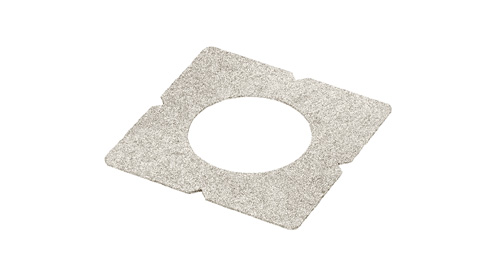

Befestigungsmanschette UniBase Glue Bit
- Befestigungsmanschette aus Bitumen zur Verklebung des Universal-Standfußes UniBase Glue.
- Geeignet für Flachdächer mit Bitumenabdichtung.
- Verwendbar bei Dachneigungen bis maximal 3
Downloads
PV-Planung so einfach wie nie: Wir sind für Sie da
Sonnige Aussichten
Wir bieten Ihnen nicht nur innovative Montagesysteme für Ihre PV-Anlage, sondern unterstützen Sie auch bei der Planung. Unser Kundenservice findet mit Ihnen gemeinsam die individuell passende Magic PV Solution® für Ihre Bedürfnisse. Bitte beachten Sie: Speziell für die Erstellung eines Angebots für Freiflächenanlagen wird ein geologisches Gutachten benötigt. Gerne können wir Sie bei der Suche nach einer geeigneten Firma unterstützen und den Kontakt zu einem geologischen Ingenieur herstellen.
Das Fremdgutachten wird abschließend auf Vollständigkeit aller relevanten Daten überprüft und ausgewertet.
