Pressacavo, area EX, filettatura metrica, nero | | M20 x 1,5 | no | nero

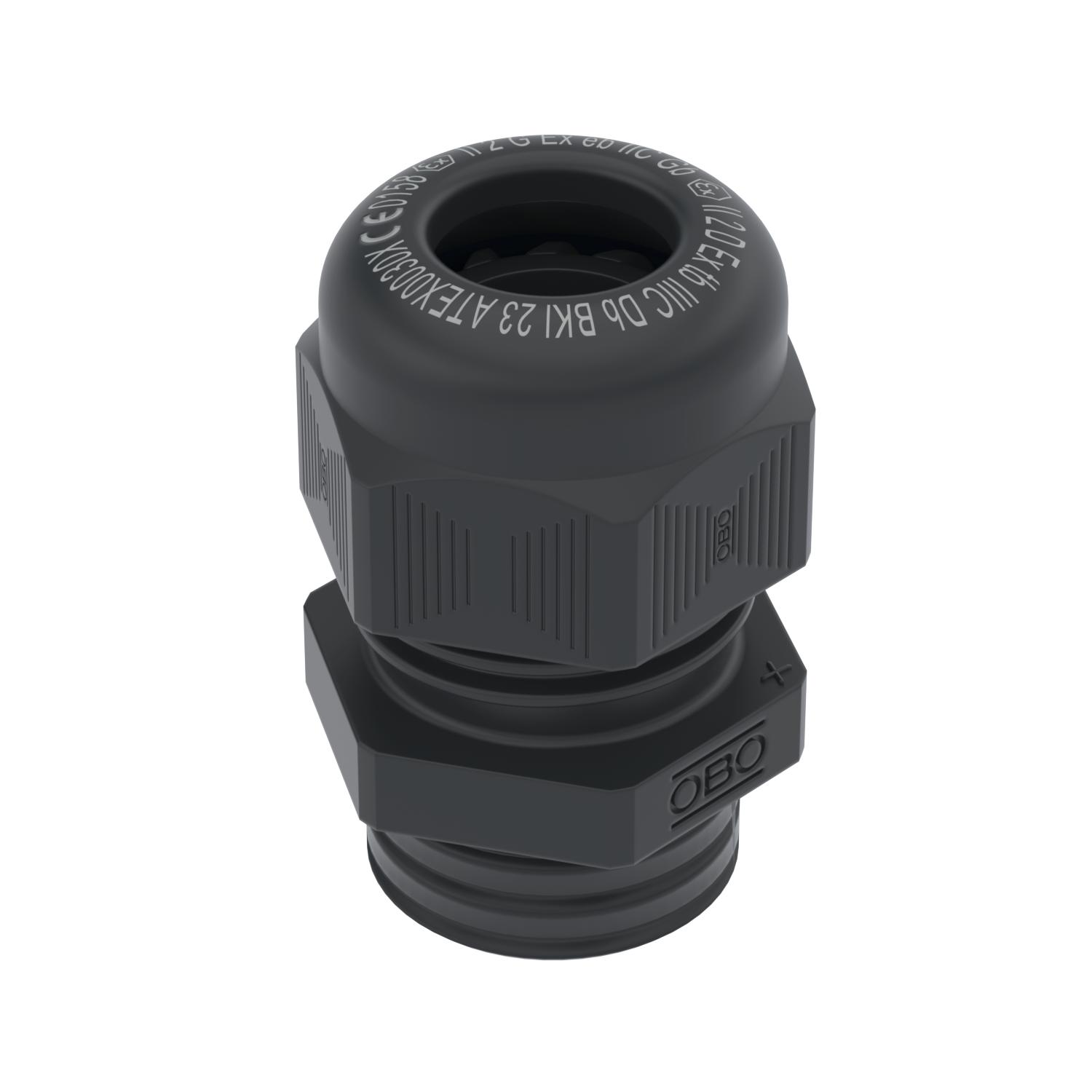

Pressacavo, area EX, filettatura metrica, nero

N. art. 2050323 | EAN 4012195594734 | ELDAS-No. 121 399 513

N. art. / Tipo

Filettatura

Guarnizione multiforo	no

Colore	nero

Torna alla panoramica

Descrizione del prodotto

Descrizione del prodotto

Pressacavo con attestato di certificazione CE per apparecchi e sistemi di protezione il destinati ad essere utilizzati in atmosfera potenzialmente esplosiva. Direttiva 94/9/CE
Attestato di esame CE: PTB 99 ATEX
3112X e 3113X

Con filettatura metrica secondo IEC 423.

Modello di pressacavo robusto con dado esagonale cieco a forte tenuta, oltre a scarico di trazione e protezione antitorsione per esigenze di tenuta elevata.

Anello di tenuta in gomma cloroprene/nitrile, alette di tenuta pressofuse, così da non richiedere alcun anello di tenuta per raccordo filettato, testato secondo VDE Grado di protezione IP 68 a 5 bar.

Dati tecnici

Dati tecnici

antiesplosione	sì
Apertura di chiave	24
Area di tenuta D max	12 mm
Area di tenuta D min.	7 mm
Collegamento a vite divisibile	no
Colore	nero
Con controdado	no
Coppia di serraggio instabile	4 Nm

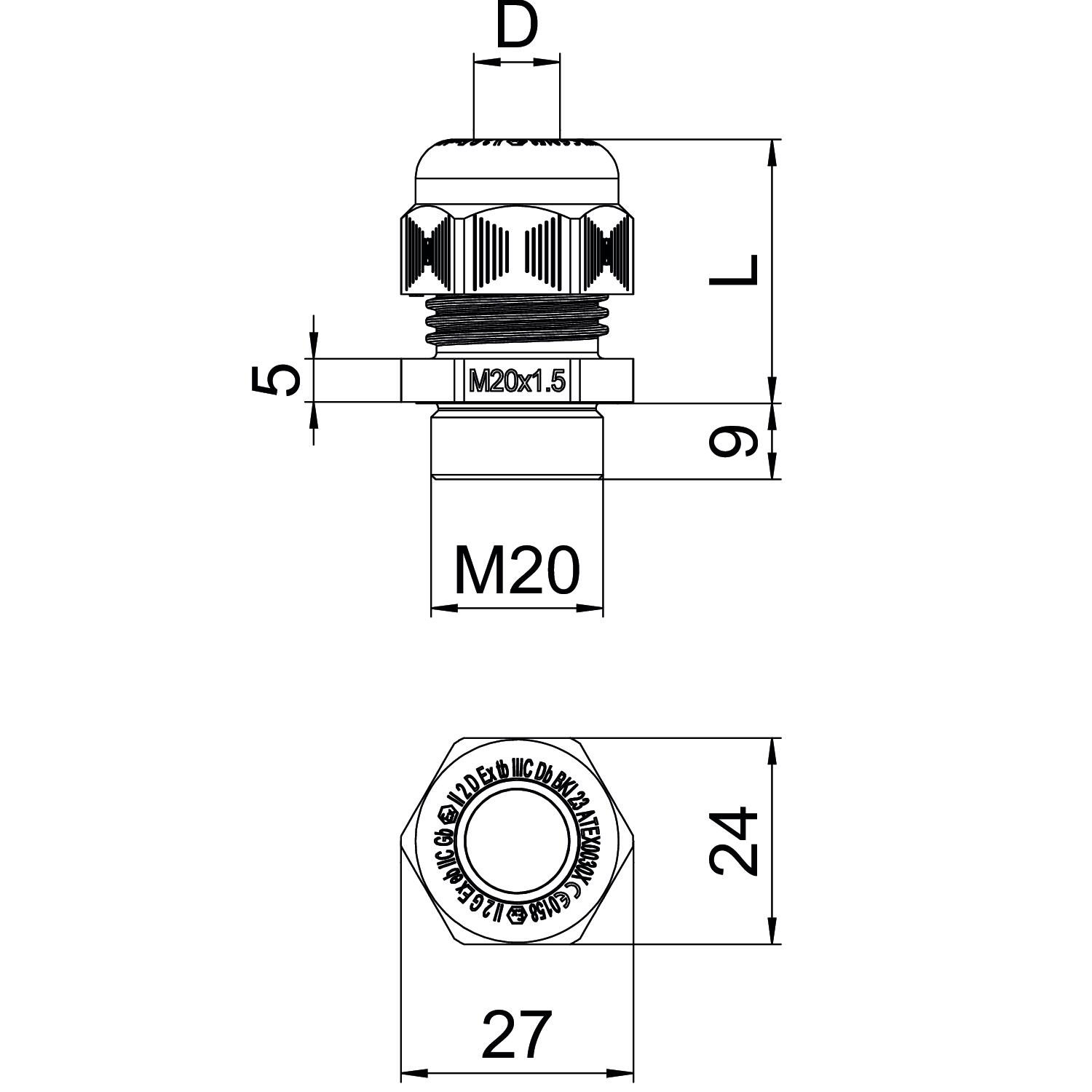

Dimensione e	27 mm
Dimensione chiave	27 mm
Dimensione G	M20 mm
Dimensione L max.	30 mm
Dimensione L min.	23 mm
Dimensione L1	9 mm
Dimensione L2	5 mm
Dimensionee	M20
Dimensioni nominali filettatura	20
Filettatura	M20 x 1,5
Grado di protezione	IP68

Guarnizione multiforo	no
Impronta CO2 (GWP) dalla culla al cancello	0,0469 kg CO₂e / 1 Pezzo
Lunghezza filettatura	9 mm
Materiale	Poliammide
Passo filettatura	1,5 mm
Per zona esplosiva	yes
per zone con gas esplosivi	1, 2
per zone con polveri esplosive	21, 22
Possibilità di scarico di trazione	no
Pressacavo per cavo piatto	no
Priva di alogeni	sì
Protezione antiriflesso	no
Range di temperatura di esercizio max	40 °C
Range di temperatura di esercizio min.	-10 °C
Resistente agli urti	no
Rinforzato con fibre di vetro	no
Tipo di guarnizione	Anello di tenuta
Tipo filettatura	metrica
Versione	dritto

Tutti i tipi

Tutti i tipi

Tipo	Filettatura	Guarnizione multiforo	Colore	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
VTEC EX M16 SW	M16 x 1,5	no	nero	121 399 413	2050315	pz	50 pz	83,98 CHF Prezzo / 100 pz
VTEC EX M20 SW	M20 x 1,5	no	nero	121 399 513	2050323	pz	50 pz	118,90 CHF Prezzo / 100 pz
VTEC EX M25 SW	M25 x 1,5	no	nero	121 399 613	2050331	pz	25 pz	222,71 CHF Prezzo / 100 pz
VTEC EX M32 SW	M32 x 1,5	no	nero	121 399 713	2050358	pz	20 pz	523,81 CHF Prezzo / 100 pz
VTEC EX M40 SW	M40 x 1,5	no	nero	121 764 559	2050366	pz	10 pz	1.725,66 CHF Prezzo / 100 pz
VTEC EX M50 SW	M50 x 1,5	no	nero	121 764 659	2050374	pz	5 pz	1.855,01 CHF Prezzo / 100 pz
VTEC EX M63 SW	M63 x 1,5	no	nero	121 764 859	2050382	pz	5 pz	2.131,68 CHF Prezzo / 100 pz
