Pozzetto UDHOME-ONE, con coperchio rivestibile, equipaggiabile liberamente, acciaio inox
N. art. 7368298 | EAN 4012196874682 | ELDAS-No. 154 731 645
- Descrizione del prodotto
-

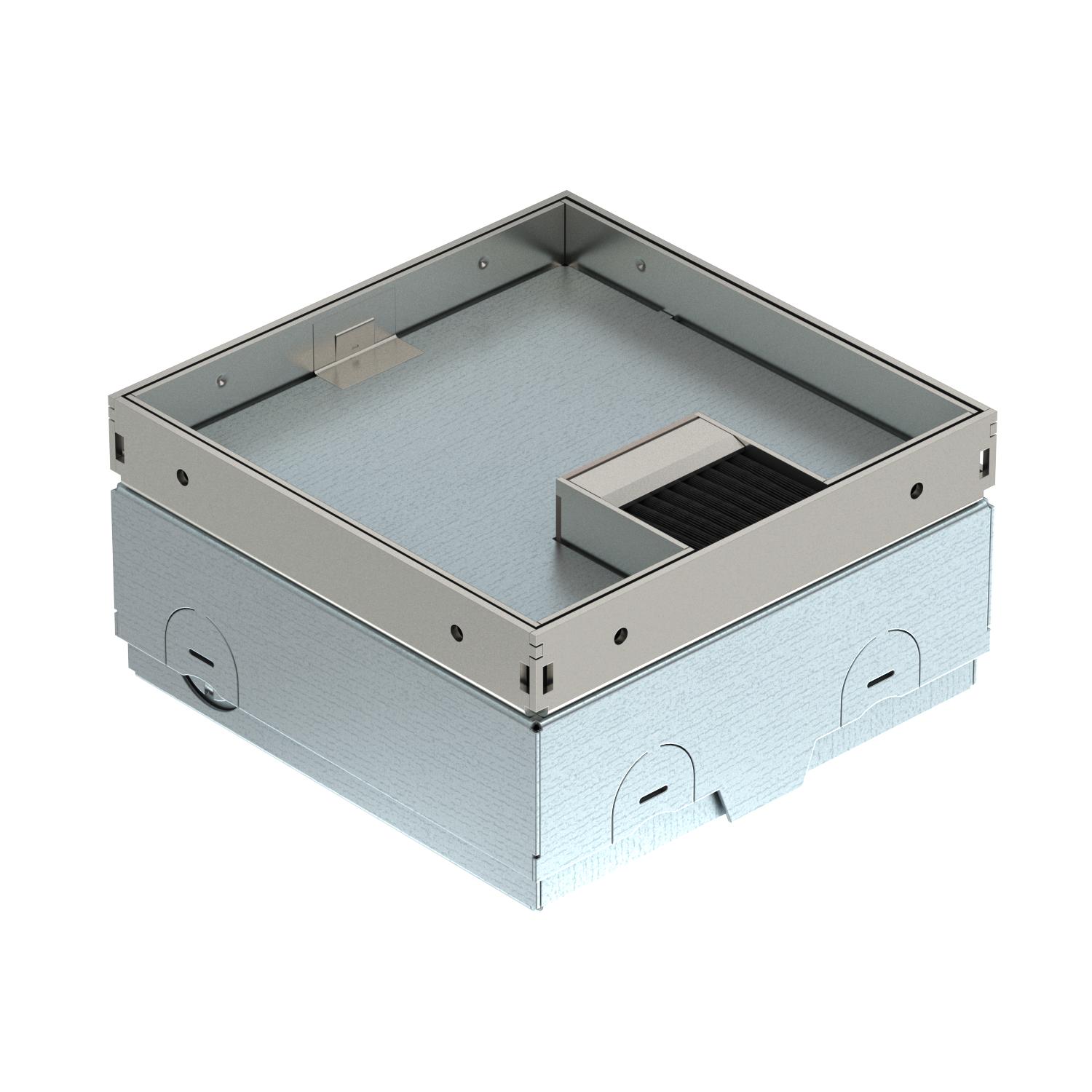

Descrizione del prodottoPozzetto quadrato per l'installazione in pavimenti in massetto trattati a secco in ambienti interni. Alloggiamento da incasso con aperture preforate per tubi (M20/M25). Elemento superiore regolabile sul bordo superiore del rivestimento grazie a 4 supporti di livellamento. La profondità minima di installazione è di 75 mm, l'area di livellamento di + 30 mm. Telaio e coperchio visibili nel rivestimento pavimento in acciaio inox. Coperchio con spessore per rivestimento. Con uscita a spazzola per passaggio cavi. Alloggiamento vuoto per 2 dispositivi da incasso 45 x 45 mm.
-
- Dati tecnici
-
Dati tecnici

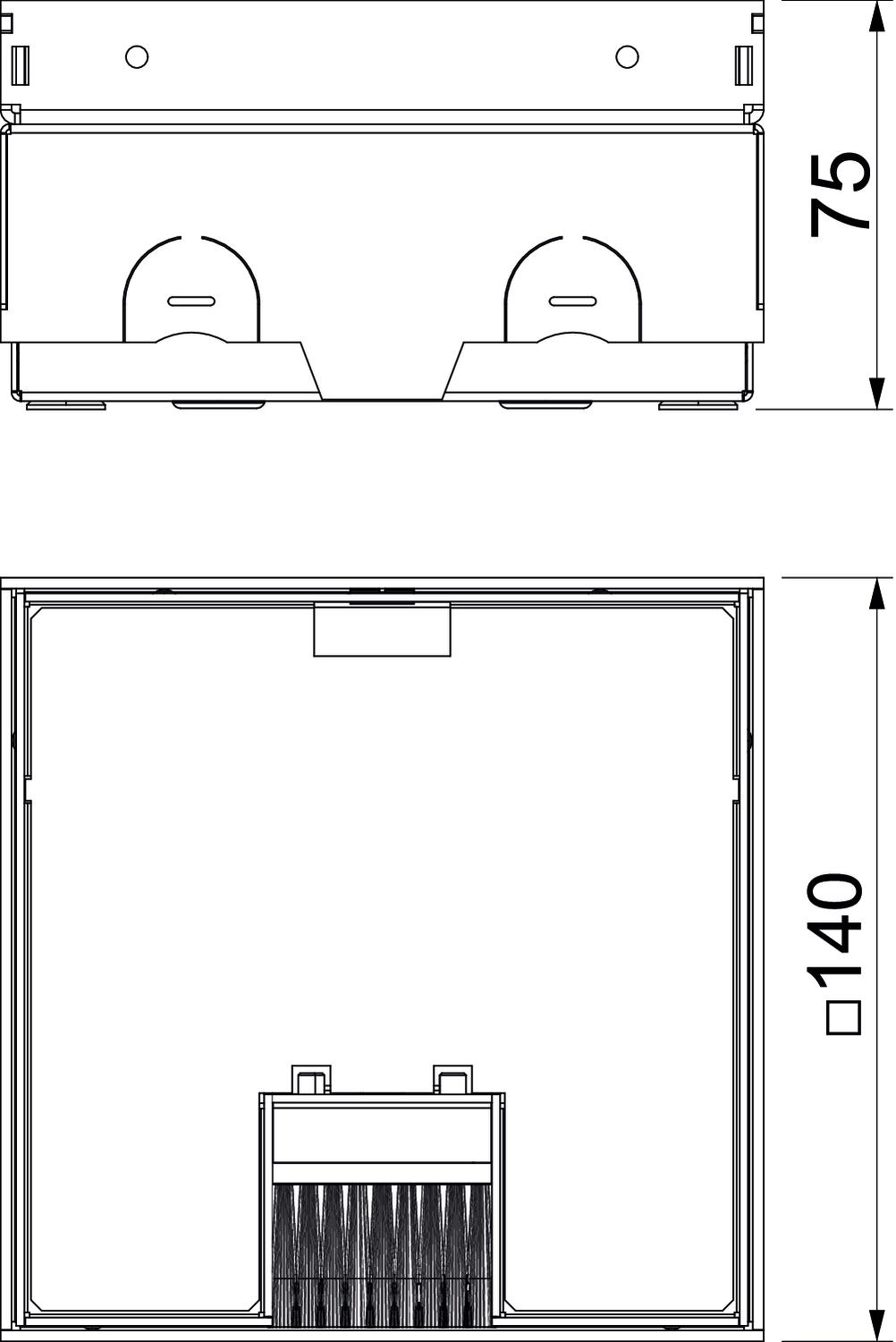

Adatto per canale sotto pavimento no Adatto per canali sotto pavimento chiusi a filo battuto no Adatto per condotti sotto battuto coperti dal massetto no Adatto per incasso in intercapedini del pavimento sì Adatto per incasso nel pavimento doppio sì Adatto per trattamento con lavaggio bagnato no Altezza 75 mm Altezza pavimento max 105 mm Altezza pavimento min. 75 mm Campo di impiego con coperchio aperto 6.101.1 Trattamento del pavimento a secco Campo di impiego con coperchio chiuso 6.101.1 Trattamento del pavimento a secco Carico verticale, grande superficie fino a 15.000 N Carico verticale, piccola superficie fino a 3.000 N Con spessore per rivestimento sì Dimensionee 140x140x75 equipaggiamento Presa FLF a 2 moduli Grado di protezione (IP) con coperchio aperto IP20 Grado di protezione (IP) con coperchio chiuso IP40 Grado di protezione IK-Code IK10 Impronta CO2 (GWP) dalla culla al cancello 10,2029 kg CO2e / 1 Pezzo Larghezza 140 mm Lughezza. 140 mm Materiale Acciaio, inox Numero di apparecchi installabili 2 Porta apparecchi per l'installazione di scatola porta apparecchi no Possibilità di incasso della guarnizione no Spessore rivestimento pavimento 15 mm Telaio di protezione pavimento no Tipo coperchio Scanalatura del rivestimento del pavimento Trattamento del pavimento asciutto Versione per carichi pesanti no Versione uscita cavo Spazzola su listello - Tutti i tipi
- Download
-
Scheda tecnica UDHOME-ONE BV15F / 7368298 , 0.21MB , pdfScheda dati sicurezza UDHOME-ONE BV15F / 7368298 , 0.05MB , pdfVolantino UDHOME-ONE floor socket , 0.21MB , pdfREACH Dichiarazione di conformità UDHOME-ONE BV15F / 7368298 , 0.12MB , pdfRoHS Dichiarazione di conformità UDHOME-ONE BV15F / 7368298 , 0.13MB , pdfIstruzioni di montaggio Floor socket UDHOME-ONE M45 , 10.40MB , pdf
