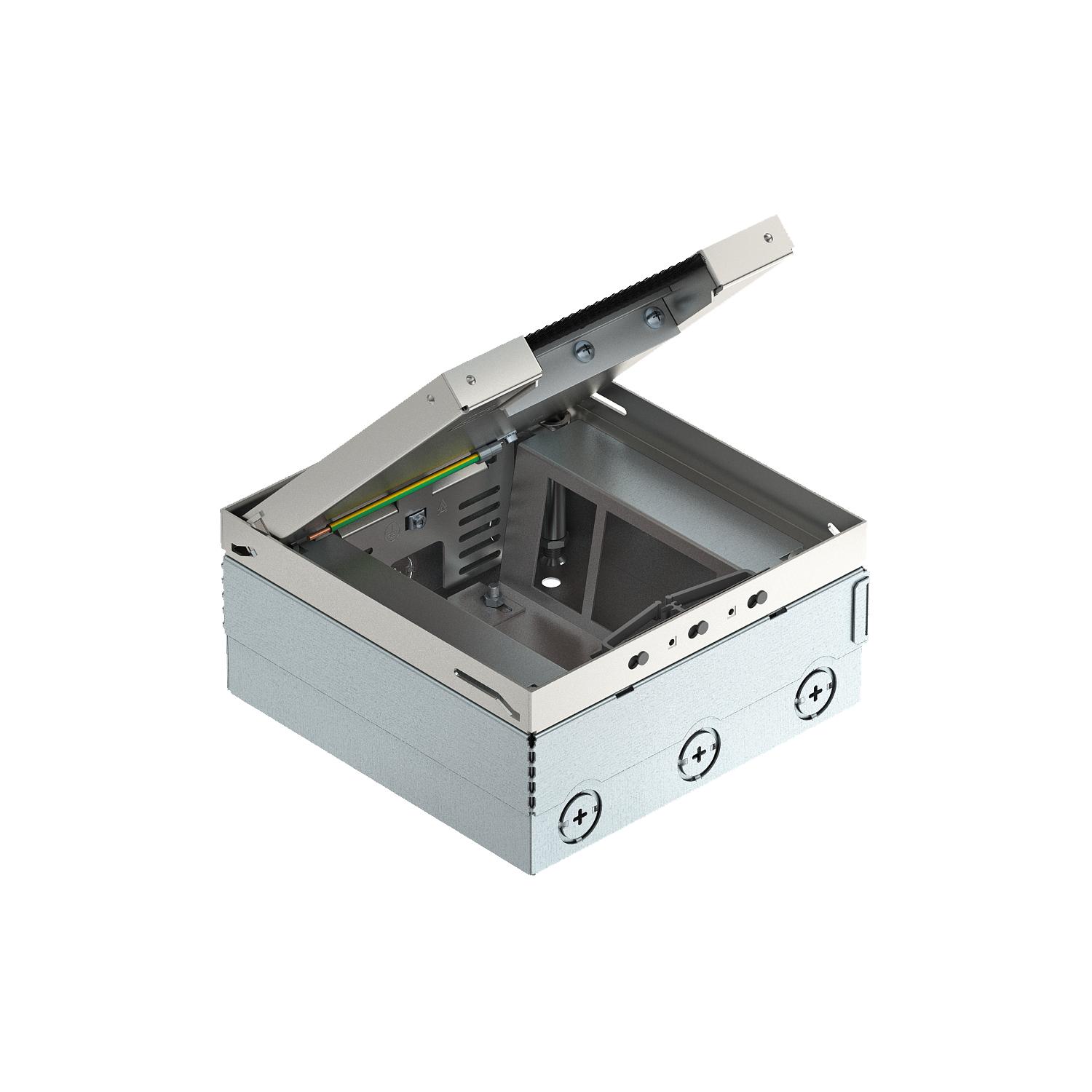

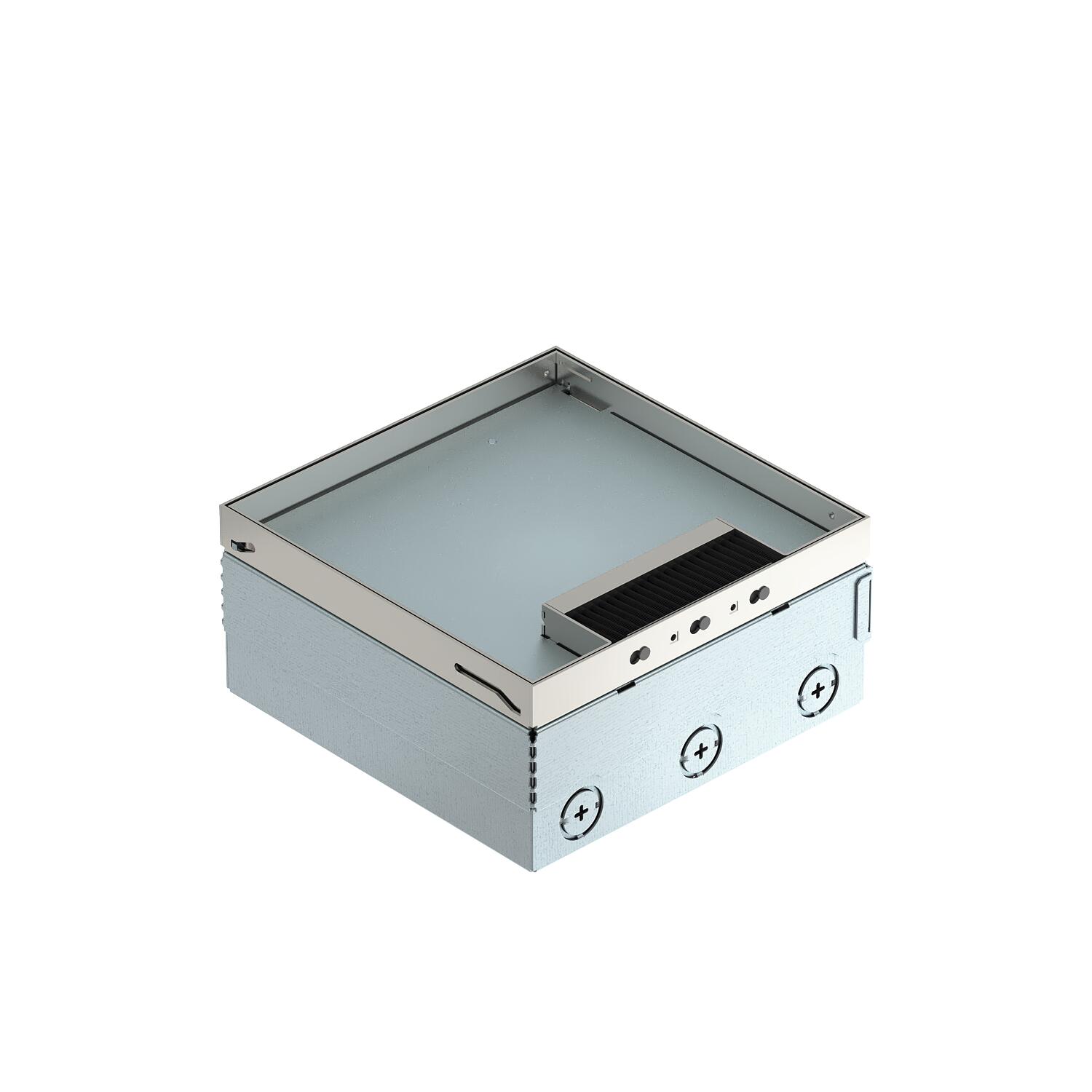

Pozzetto a pavimento UDHOME4 con uscita a spazzola, acciaio inox, con porta FLF, coperchio rivestibile
N. art. 7427256 | EAN 4012195916673 | ELDAS-No. 154 731 605
- Descrizione del prodotto
-
Descrizione del prodottoUnità di montaggio quadrata per l'installazione su pavimenti sopraelevati e in massetto trattati a secco in ambienti interni.
Alloggiamento da incasso con aperture passacavo preforate per tubi (M25). Elemento superiore regolabile al bordo superiore del pavimento grazie al supporto di livellamento. La profondità di montaggio minima è 95 mm, il campo di livellamento è +30 mm.
Uscita cavi a spazzola.
Porta apparecchi in lamiera d'acciaio zincata per 6x FLF 3/5 o 4x FLF 3/5 e 1x FLF 6/5.
Coperchio rivestibile, 15mm.
- Dati tecnici
-
Dati tecnici
Adatto per canale sotto pavimento no Adatto per incasso in intercapedini del pavimento sì Adatto per incasso nel pavimento doppio no Adatto per trattamento con lavaggio bagnato no Altezza massetto max 110 mm Altezza massetto min. 95 mm Altezza pavimento max 125 mm Altezza pavimento min. 95 mm Con spessore per rivestimento sì demesioni per l'installazione 202 mm equipaggiamento Supporto FLF Grado di protezione (IP) con coperchio aperto IP20 Grado di protezione (IP) con coperchio chiuso IP40 Grado di protezione IK-Code IK10 Intervallo di livellamento max 125 mm Intervallo di livellamento min. 95 mm Larghezza 202 mm Larghezza esterna 199 mm Lughezza. 202 mm Lunghezza di montaggio 202 mm Lunghezza esterna 199 mm Materiale Acciaio INOX 1.4301 Numero di porta apparecchi 2 Spessore rivestimento pavimento 15 mm Telaio di protezione pavimento no Tipo coperchio Scanalatura del rivestimento del pavimento Versione quadrato Versione uscita cavo Spazzola su listello - Tutti i tipi
