Portapparecchi GESRA7/10 con staffa a maniglia 5

Portapparecchi GESRA7/10 con staffa a maniglia

N. art. 7405544 | EAN 4012195104261

N. art. / Tipo	7405544 / GESRA7 10U

Spessore rivestimento pavimento	5 mm

Descrizione del prodotto

Descrizione del prodotto

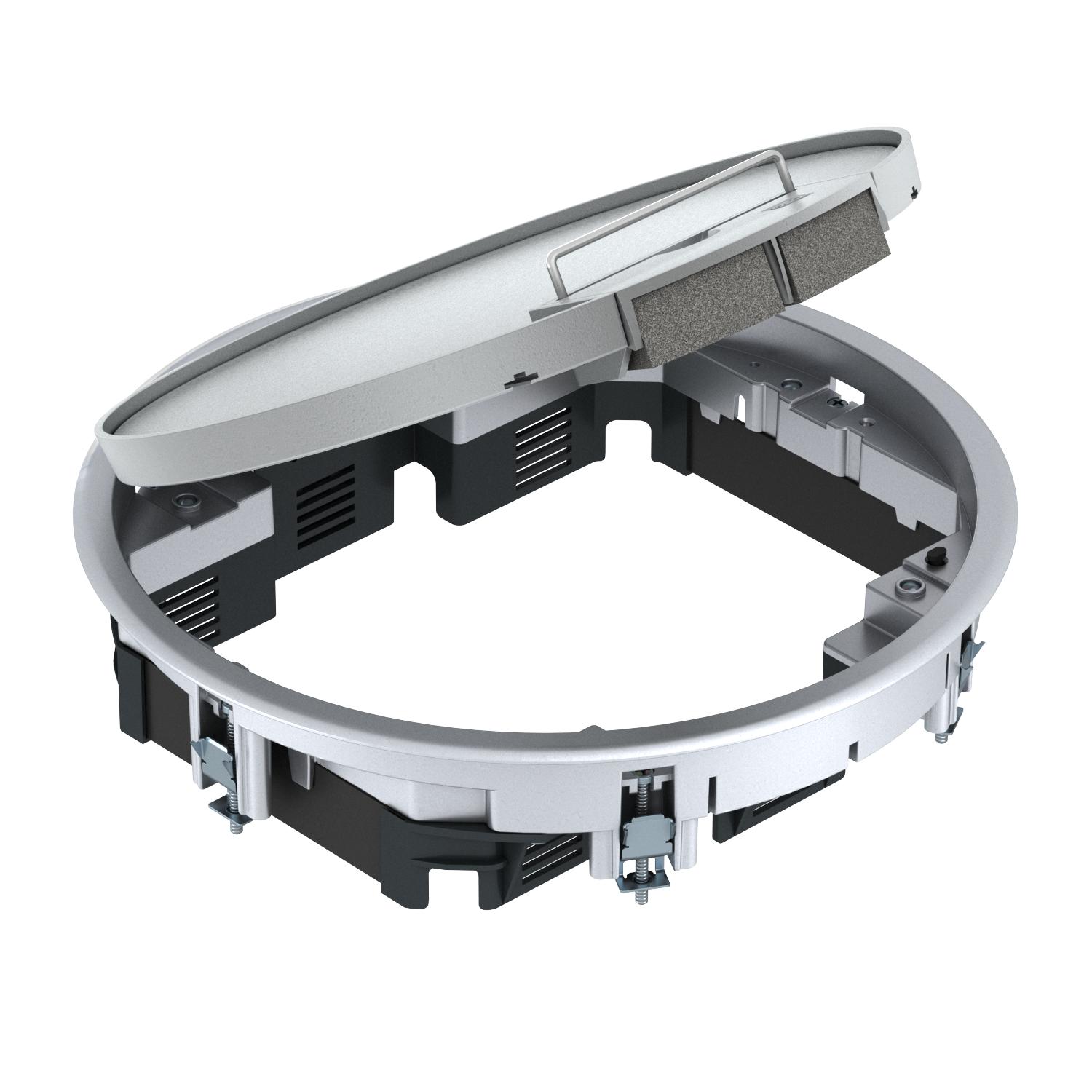

Modulo apparecchi con maniglia per fino a 10 dispositivi Modul 45 in 2 supporti universali UT3 e un supporto UT4, inserto nel sistema di canali e nel sistema a pavimento in ambienti interni.

Uscita cavi in poliammide RAL 9011

Coperchio a ribalta dotato di recesso di 5 mm. Rimuovendo il riempimento in cartone, lo spessore del rivestimento aumenta a 10 mm.

Utilizzabili fino a 7 dispositivi di installazione con piastra centrale da 50.

Dati tecnici

Dati tecnici

Adatto per canale sotto pavimento	sì
Adatto per condotti sotto battuto coperti dal massetto	sì
Adatto per incasso in intercapedini del pavimento	sì
Adatto per incasso nel pavimento doppio	sì
Adatto per trattamento con lavaggio bagnato	no
Altezza pavimento min.	78 mm
Capacità D max	37 mm
Capacità D min.	15 mm
Carico verticale, grande superficie	fino a 10.000 N
Carico verticale, piccola superficie	fino a 3.000 N
Con spessore per rivestimento	sì
Diametro di montaggio	275
Diametro esterno	294 mm
Dimensione nominale per torretta	R7

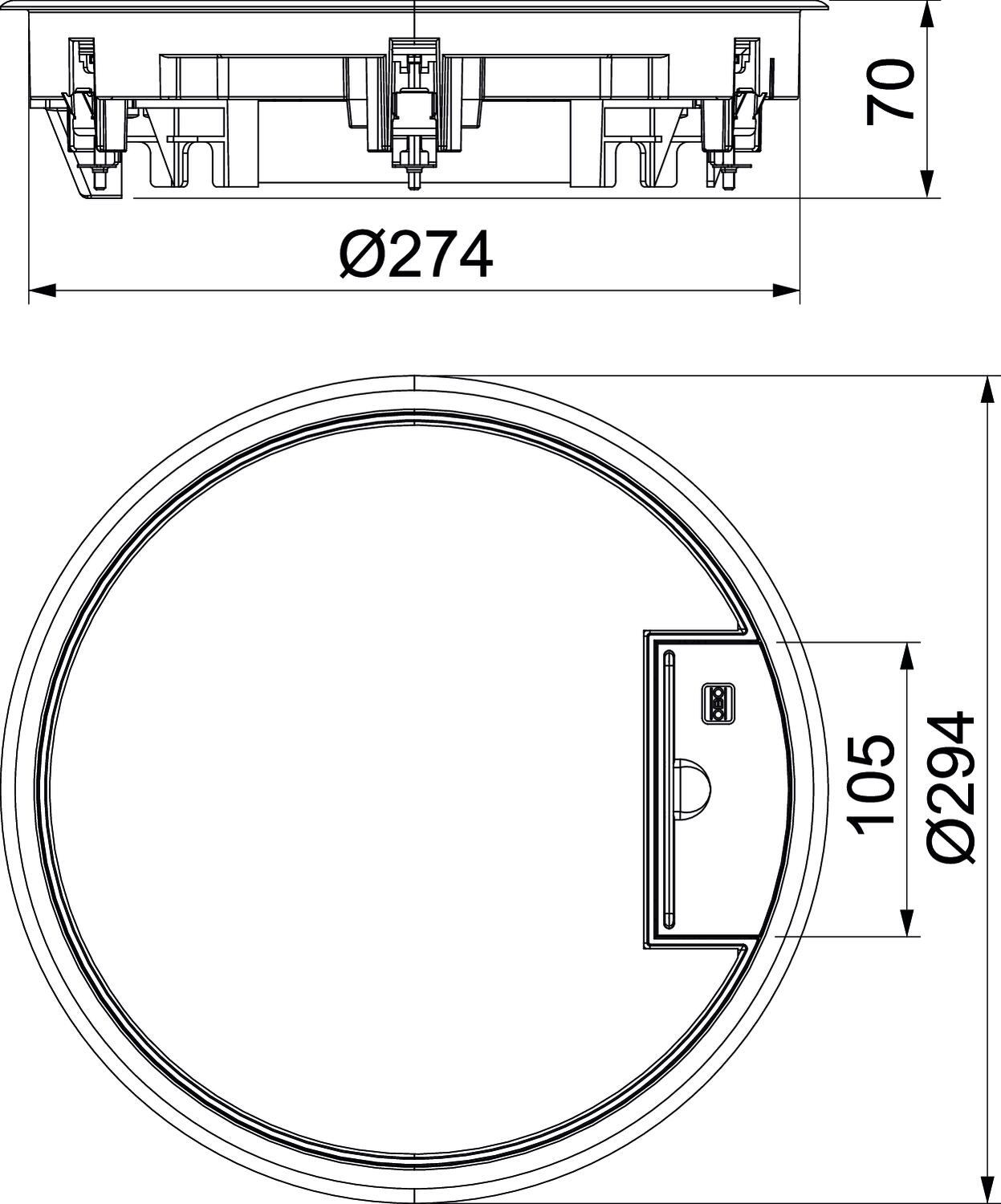

Dimensionee	Ø294x71
Floor covering thickness max.	10 mm
Grado di protezione (IP) con coperchio aperto	IP20
Grado di protezione (IP) con coperchio chiuso	IP40

Grado di protezione IK-Code	IK10
Impronta CO2 (GWP) dalla culla al cancello	1,588 kg CO2e / 1 Pezzo
Materiale	Alluminio pressofuso
Meccanismo di apertura	Staffa per maniglia
Numero di apparecchi installabili	10
Numero di porta apparecchi	3
Omologazioni	VDE
Porta apparecchi per l'installazione di scatola porta apparecchi	sì
Possibilità di incasso della guarnizione	no
Profondità di montaggio	78 mm
Spessore rivestimento pavimento	5 mm

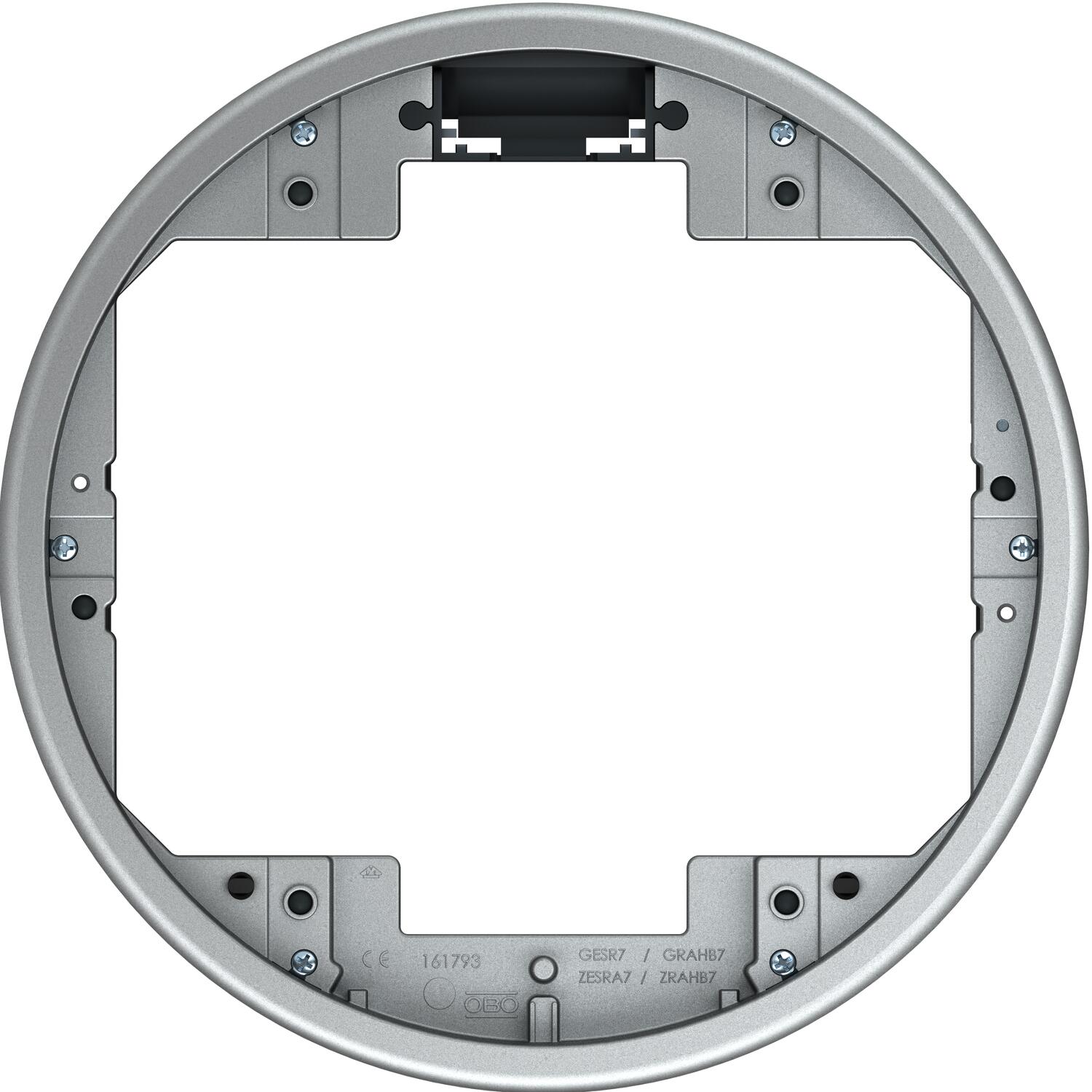

Telaio di protezione pavimento	sì
Tipo di sistema di installazione	UT3 / UT4
Trattamento del pavimento	asciutto
Versione	tondo
Versione per carichi pesanti	no
Versione telaio	Telaio protezione
Versione uscita cavo	Uscita cavi orientabile

Tutti i tipi

Tutti i tipi

Tipo	Spessore rivestimento pavimento	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GESRA7 10U	5 mm	7405544	pz	1 pz	220,83 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Prolunga	GES RV	7407536	pz	2 pz	2,59 CHF Prezzo / 1 pz
Supporto universale UT3, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 165 mm	UT3 45 3	7408723	pz	1 pz	8,53 CHF Prezzo / 1 pz
Supporto universale UT4, con piastra di copertura per apparecchi Modul 45®, lunghezza sistema 208 mm	UT4 45 4	7408727	pz	1 pz	9,31 CHF Prezzo / 1 pz
