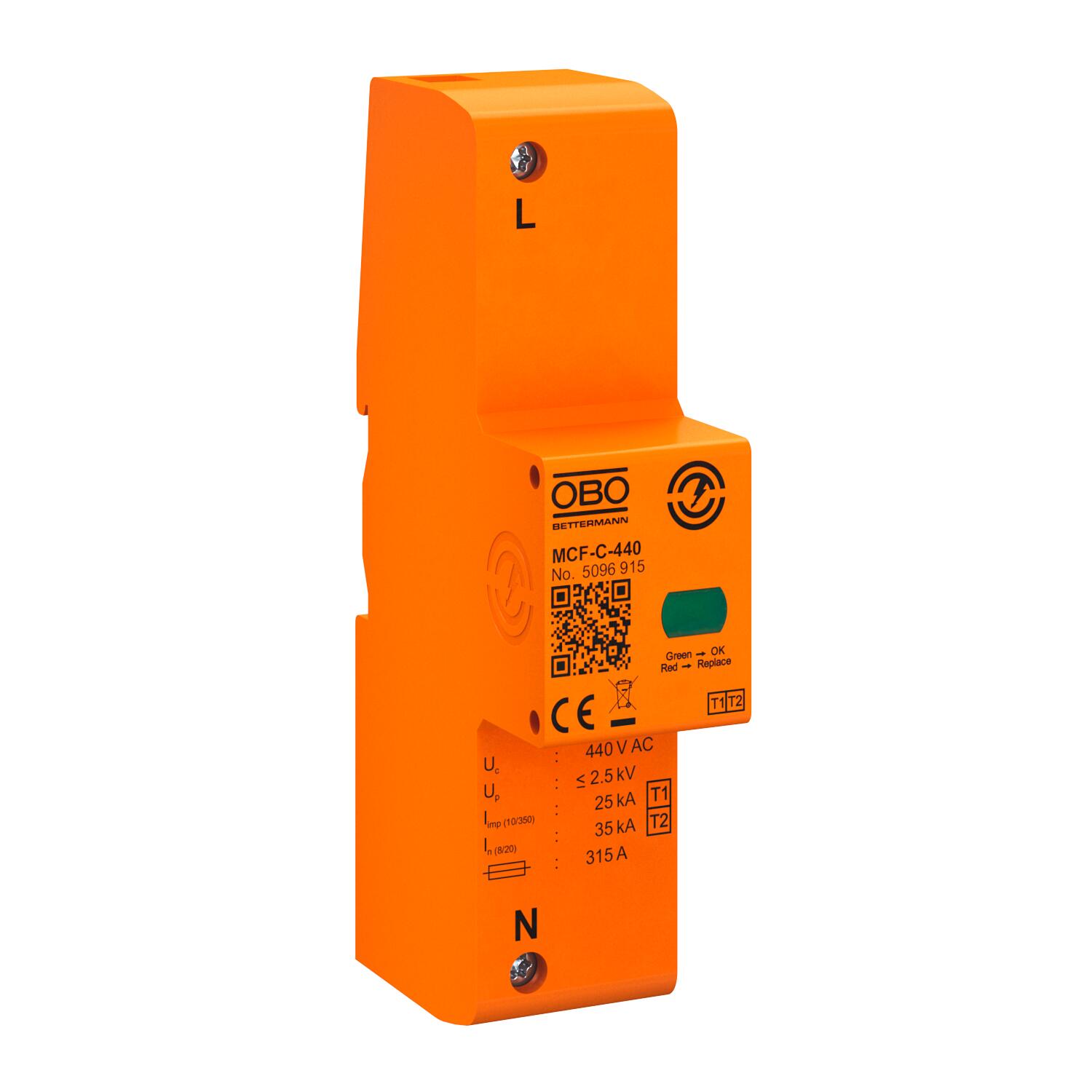

Lightning current arrester MCF-C
N. art. 5096915 | EAN 4012197431785
- Descrizione del prodotto
-
Descrizione del prodottoLimitatore combinato, limitatore di corrente da fulmine tipo 1
• Livello di protezione < 1,3 kV consente la protezione dell'apparecchio
• Per l'equipotenzializzazione con protezione da fulmini secondo VDE 0185-305 (IEC 62305)
• Capacità di scarica corrente da fulmine fino a 50 kA (10/350) per polo e fino a 150 kA (10/350) totale
• Corrente susseguente estinguibile 25 kA Ipeak, fusibile limitatore fino a 500 A gL/gG
• Adatto per il montaggio nella zona del precontatore secondo la direttiva VDEW
• Limitatore spinterometro incapsulato non soffiante per il montaggio nelle scatole di distribuzione
Utilizzo: impianti industriali ed edifici con protezione da fulmini esterna delle classi da I a IV.
* Cartuccia singola
-
- Dati tecnici
-
Dati tecnici

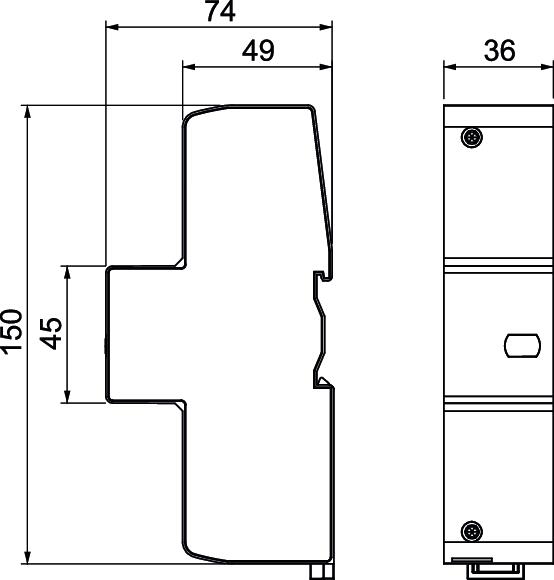

Adatto per applicazioni all'esterno no Altezza 74,5 mm Capacità di estinzione della corrente susseguente (eff) [N-PE] 50 kA Classe di prova tipo 1 sì Colore arancio Corrente nominale di dispersione (8/20 µs) 35 kA Corrente nominale di dispersione (8/20 µs) [L-N] 35 kA Dimensionee 440V Forma della rete altro no Forma della rete DC no Forma della rete IT sì Forma della rete TN sì Forma della rete TN-C sì Forma della rete TN-C-S sì Forma della rete TN-S sì Forma della rete TT sì Fusibile integrato no Grado di protezione IP20 Impronta CO2 (GWP) dalla culla al cancello 0,6491 kg CO2e / 1 Pezzo Impulso di corrente da fulmine (10/350 μs) 25 kA Larghezza 36 mm Livello di protezione [L-N] ≤2,5 Lughezza. 150 mm Massima potenza fusibile 315 A Protezione massima da sovracorrente in rete 315 A gL/gG Range di temperatura di esercizio max 80 °C Range di temperatura di esercizio min. -40 °C Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete 50 kA eff Segnalazione a distanza no Segnalazione sull'apparecchio ottico Sezione del conduttore flessibile (a filo sottile) max 25 mm² Sezione del conduttore flessibile (a filo sottile) max 3 AWG Sezione del conduttore flessibile (a filo sottile) min. 6 mm² Sezione del conduttore flessibile (a filo sottile) min. 10 AWG Sezione rigida del conduttore (cavo pieno/a treccia) max 35 mm² Sezione rigida del conduttore (cavo pieno/a treccia) max 2 AWG Sezione rigida del conduttore (cavo pieno/a treccia) min. 6 mm² Sezione rigida del conduttore (cavo pieno/a treccia) min. 10 AWG Soffiante no SPD secondo EN 61643-11 Tipo 1+2 SPD secondo IEC 61643-1 classe I+II Temperatura d'esercizio max 80 °C Temperatura d'esercizio min. -40 °C Tensione continua massima (L-N) 440 V Tensione massima continua AC 440 V Tensione nominale AC (50 / 60 Hz) 400 V Tensione TOV [L-N] - fail safe mode - 120 min 760 V Tensione TOV [L-N] - withstand mode - 5 s 580 V Tipo di montaggio Barra DIN 35 mm Umidità dell'aria max 95 % Umidità dell'aria min. 5 % Versione dei poli 1 - Tutti i tipi
-
