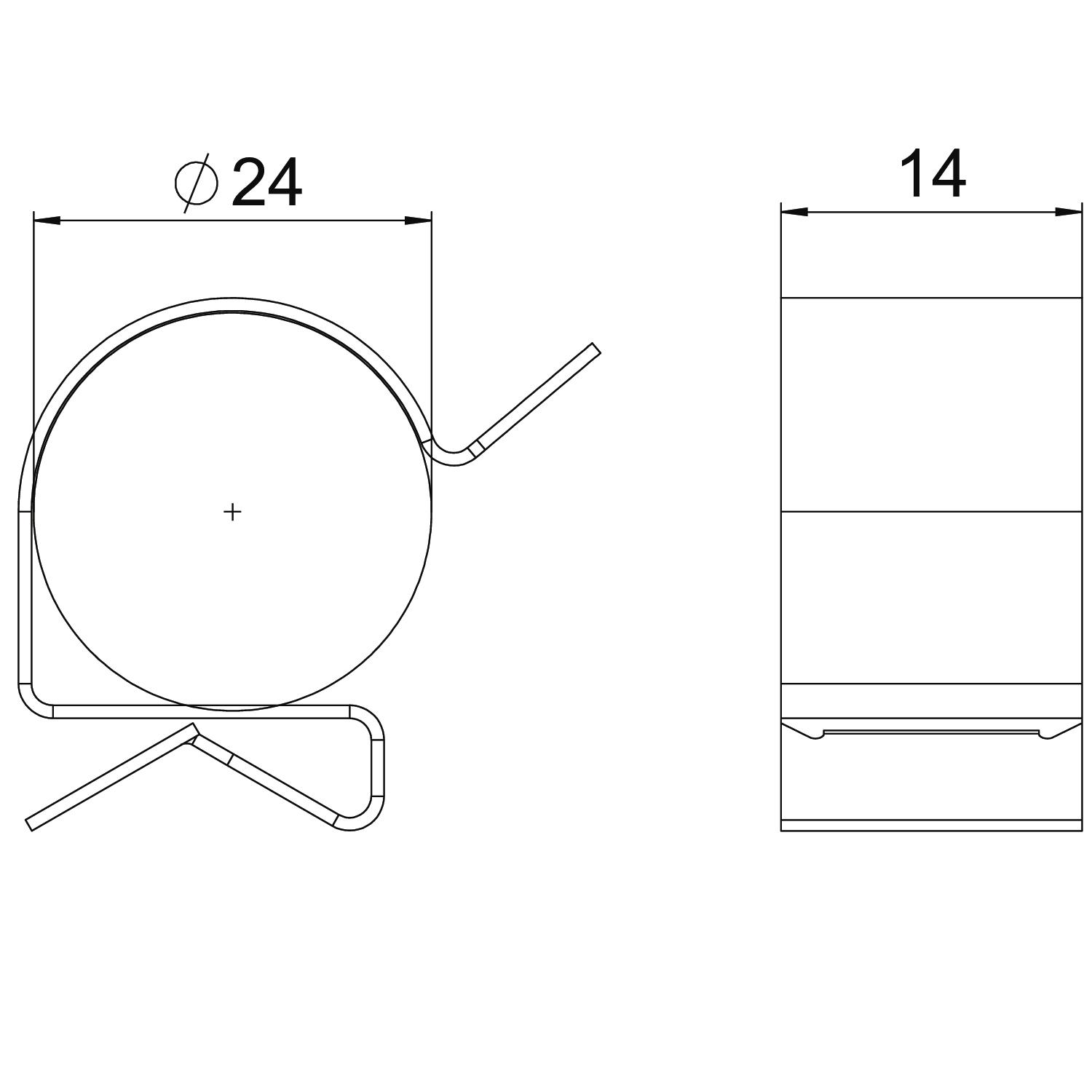

Graffa di supporto per cavi 27 | 14 | 25 | 19 | 24 | | | 1 | 4

Graffa di supporto per cavi

N. art. 1488469 | EAN 4012197382964

N. art. / Tipo

Lughezza.

Larghezza	14 mm

Altezza

Diametro tubo/cavo min.

Diametro tubo/cavo max

Spessore flangia F min.

Spessore flangia F max

Descrizione del prodotto

Descrizione del prodotto

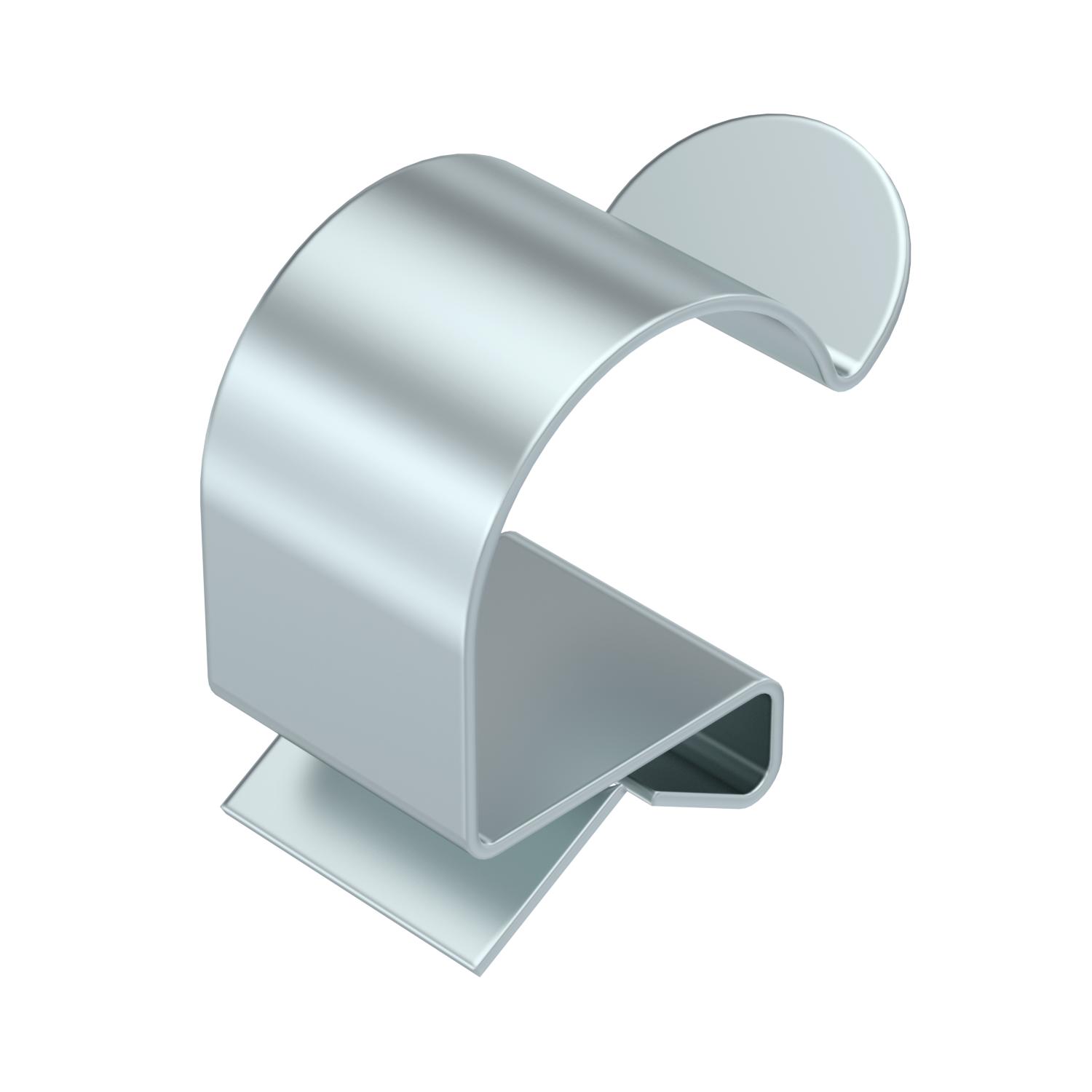

Graffa di supporto per il montaggio di cavi. Morsetto per fissaggio cavo aperto lateralmente. Fissaggio a putrelle in acciaio tramite innesto.

Dati tecnici

Misure

Altezza	25 mm
Cerniera regolabile	no
Colore	zinco
Con cerniera	no
Diametro tubo/cavo max	24 mm
Diametro tubo/cavo min.	19 mm
Dimension W	14 mm
Dimensionee	1-4mm

Larghezza	14 mm
Lughezza.	27 mm
Materiale	Acciaio
Spessore flangia F max	4 mm
Spessore flangia F min.	1 mm
Superficie	Lamella di zinco
Tipo di fissaggio	Morsetti
Tipo/componenti di collegamento	Tubo/cavo

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Diametro tubo/cavo min.	Diametro tubo/cavo max	Spessore flangia F min.	Spessore flangia F max	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SCC 1-4 D5,5	15 mm	14 mm	14 mm	4 mm	5 mm	1 mm	4 mm	1488451	pz	100 pz	51,90 CHF Prezzo / 100 pz
SCC 1-4 D7	17 mm	14 mm	15 mm	6 mm	7 mm	1 mm	4 mm	1488453	pz	100 pz	51,90 CHF Prezzo / 100 pz
SCC 1-4 D9	17 mm	14 mm	16 mm	8 mm	9 mm	1 mm	4 mm	1488455	pz	100 pz	51,90 CHF Prezzo / 100 pz
SCC 1-4 D11	19 mm	14 mm	17 mm	10 mm	11 mm	1 mm	4 mm	1488457	pz	100 pz	55,55 CHF Prezzo / 100 pz
SCC 1-4 D14	23 mm	14 mm	21 mm	12 mm	14 mm	1 mm	4 mm	1488461	pz	100 pz	55,55 CHF Prezzo / 100 pz
SCC 1-4 D18	25 mm	14 mm	22 mm	15 mm	18 mm	1 mm	4 mm	1488465	pz	100 pz	61,50 CHF Prezzo / 100 pz
SCC 1-4 D24	27 mm	14 mm	25 mm	19 mm	24 mm	1 mm	4 mm	1488469	pz	100 pz	81,50 CHF Prezzo / 100 pz
SCC 1-4 D30	33 mm	14 mm	33 mm	25 mm	30 mm	1 mm	4 mm	1488473	pz	100 pz	96,30 CHF Prezzo / 100 pz
SCC 4-7,5 D5,5	14 mm	14 mm	16 mm	4 mm	5 mm	4 mm	7,5 mm	1488481	pz	100 pz	51,90 CHF Prezzo / 100 pz
SCC 4-7,5 D7	18 mm	14 mm	18 mm	6 mm	7 mm	4 mm	7,5 mm	1488483	pz	100 pz	51,90 CHF Prezzo / 100 pz
SCC 4-7,5 D9	17 mm	14 mm	20 mm	8 mm	9 mm	4 mm	7,5 mm	1488485	pz	100 pz	55,55 CHF Prezzo / 100 pz
SCC 4-7,5 D11	19 mm	14 mm	21 mm	10 mm	11 mm	4 mm	7,5 mm	1488487	pz	100 pz	55,55 CHF Prezzo / 100 pz
SCC 4-7,5 D14	21 mm	14 mm	22 mm	12 mm	14 mm	4 mm	7,5 mm	1488491	pz	100 pz	61,50 CHF Prezzo / 100 pz
SCC 4-7,5 D18	24 mm	14 mm	27 mm	15 mm	18 mm	4 mm	7,5 mm	1488495	pz	100 pz	61,50 CHF Prezzo / 100 pz
SCC 4-7,5 D24	28 mm	14 mm	29 mm	19 mm	24 mm	4 mm	7,5 mm	1488501	pz	100 pz	81,50 CHF Prezzo / 100 pz
SCC 4-7,5 D30	33 mm	14 mm	33 mm	25 mm	30 mm	4 mm	7,5 mm	1488505	pz	100 pz	96,30 CHF Prezzo / 100 pz
SCC 7,5-12 D5,5	18 mm	14 mm	21 mm	4 mm	5 mm	7,5 mm	12 mm	1488510	pz	100 pz	51,90 CHF Prezzo / 100 pz
SCC 7,5-12 D7	19 mm	14 mm	18 mm	6 mm	7 mm	7,5 mm	12 mm	1488511	pz	100 pz	55,55 CHF Prezzo / 100 pz
SCC 7,5-12 D9	18 mm	14 mm	23 mm	8 mm	9 mm	7,5 mm	12 mm	1488513	pz	100 pz	56,40 CHF Prezzo / 100 pz
SCC 7,5-12 D11	19 mm	14 mm	24 mm	10 mm	11 mm	7,5 mm	12 mm	1488515	pz	100 pz	57,80 CHF Prezzo / 100 pz
SCC 7,5-12 D14	21 mm	14 mm	25 mm	12 mm	14 mm	7,5 mm	12 mm	1488519	pz	100 pz	61,50 CHF Prezzo / 100 pz
SCC 7,5-12 D18	24 mm	14 mm	28 mm	15 mm	18 mm	7,5 mm	12 mm	1488523	pz	100 pz	62,25 CHF Prezzo / 100 pz
SCC 7,5-12 D24	28 mm	14 mm	32 mm	19 mm	24 mm	7,5 mm	12 mm	1488527	pz	100 pz	101,50 CHF Prezzo / 100 pz
SCC 7,5-12 D30	34 mm	14 mm	37 mm	25 mm	30 mm	7,5 mm	12 mm	1488531	pz	100 pz	99,35 CHF Prezzo / 100 pz
